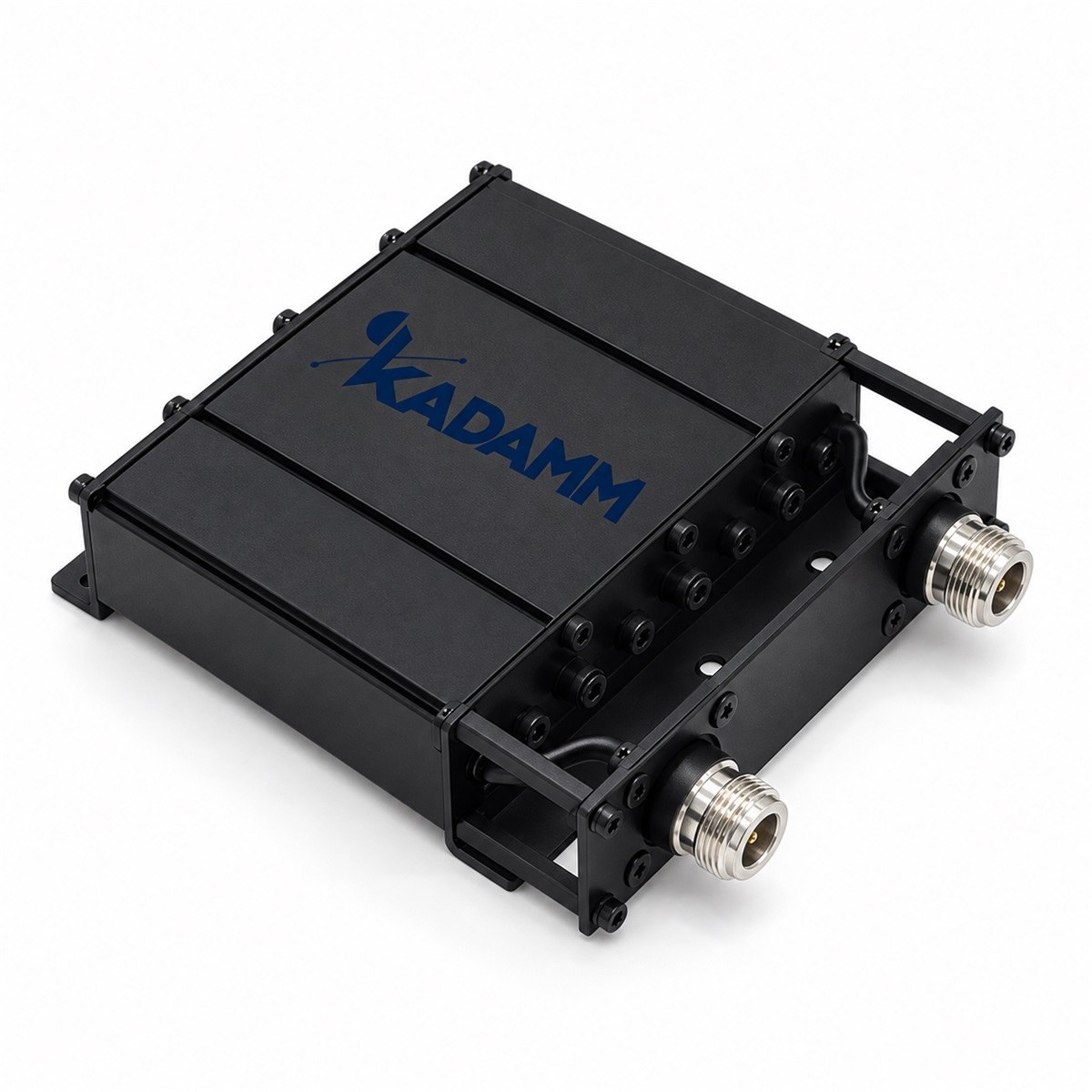

КАДАММ ФП-400/520-4-N — полосовой фильтр: полоса пропускания ±2 МГц, настраивается в диапазоне 400–520 МГц, вносимые потери ≤1,5 дБ, КСВН ≤1,30, подавление ≥35 дБ при отстройке ±10 МГц. Мощность 25 Вт (опционально до 50 Вт), разъёмы розетка N. Применение: защита приёмного тракта и подавление помех соседних систем в радиосвязи и распределённых сетях. Оборудование KADAMM поставляется с паспортом изделия.
Полосовой фильтр КАДАММ ФП-400/520-4-N пропускает ±2 МГц, настраивается в диапазоне 400–520 МГц и подавляет сигналы вне рабочей полосы: ≥35 дБ при отстройке ±10 МГц.
Вносимые потери ≤1,5 дБ, КСВН ≤1,30.
Допустимая мощность 25 Вт (опционально до 50 Вт). Соединители розетка N, волновое сопротивление 50 Ом, рабочая температура −20 … +60 °C.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон перестройки | 400–520 МГц |
| Вносимые потери | ≤1,5 дБ |
| КСВН | ≤1,30 |
| Заграждение | ≥35 дБ при отстройке ±10 МГц |
| Мощность | 25 Вт (опционально до 50 Вт) |
| Волновое сопротивление | 50 Ом |
| Полоса пропускания | ±2 МГц, настраивается в диапазоне 400–520 МГц |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −20 … +60 °C |
| Габариты | 205×133×39 мм |
| Масса | 0,8 кг |
| Артикул | Перестройка | Потери | Согласование | Мощность |
|---|---|---|---|---|
| КАДАММ ФП-400/520-4-N | 400–520 МГц | ≤1,5 дБ | КСВН ≤1,30 | 25 Вт |
КАДАММ ФП-400/520-4-N работает в полосах ±2 МГц, настраивается в диапазоне 400–520 МГц: сети LTE-450 (диапазоны 3GPP B31/n31); профессиональная радиосвязь UHF 400–470 МГц (DMR, TETRA, аналоговые системы). Полосовой фильтр КАДАММ ФП-400/520-4-N пропускает рабочую полосу и подавляет соседние — заграждение ≥35 дБ при отстройке ±10 МГц.
Комплект КАДАММ ФП-400/520-4-N: полосовой фильтр с разъёмами розетка N в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ ФП-400/520-4-N — ±2 МГц, настраивается в диапазоне 400–520 МГц; они перекрывают диапазоны 3GPP B31/n31.
У КАДАММ ФП-400/520-4-N вносимые потери ≤1,5 дБ, заграждение ≥35 дБ при отстройке ±10 МГц.
У КАДАММ ФП-400/520-4-N мощность 25 Вт (опционально до 50 Вт), КСВН ≤1,30.
У КАДАММ ФП-400/520-4-N разъёмы розетка N, габариты 205×133×39 мм, масса 0,8 кг, рабочая температура −20 … +60 °C.
У КАДАММ ФП-400/520-4-N: полоса пропускания ±2 МГц, настраивается в диапазоне 400–520 МГц. У КАДАММ ФП-330/400-4-N: полоса пропускания ±2 МГц, настраивается в диапазоне 330–400 МГц.
Между антенной и входом приёмника или выходом передатчика: фильтр пропускает ±2 МГц, настраивается в диапазоне 400–520 МГц и ослабляет сигналы соседних систем— ≥35 дБ при отстройке ±10 МГц.
Гарантия на КАДАММ ФП-400/520-4-N — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Фильтр полосовой КАДАММ ФП-400/520-4-N — 400–520 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
