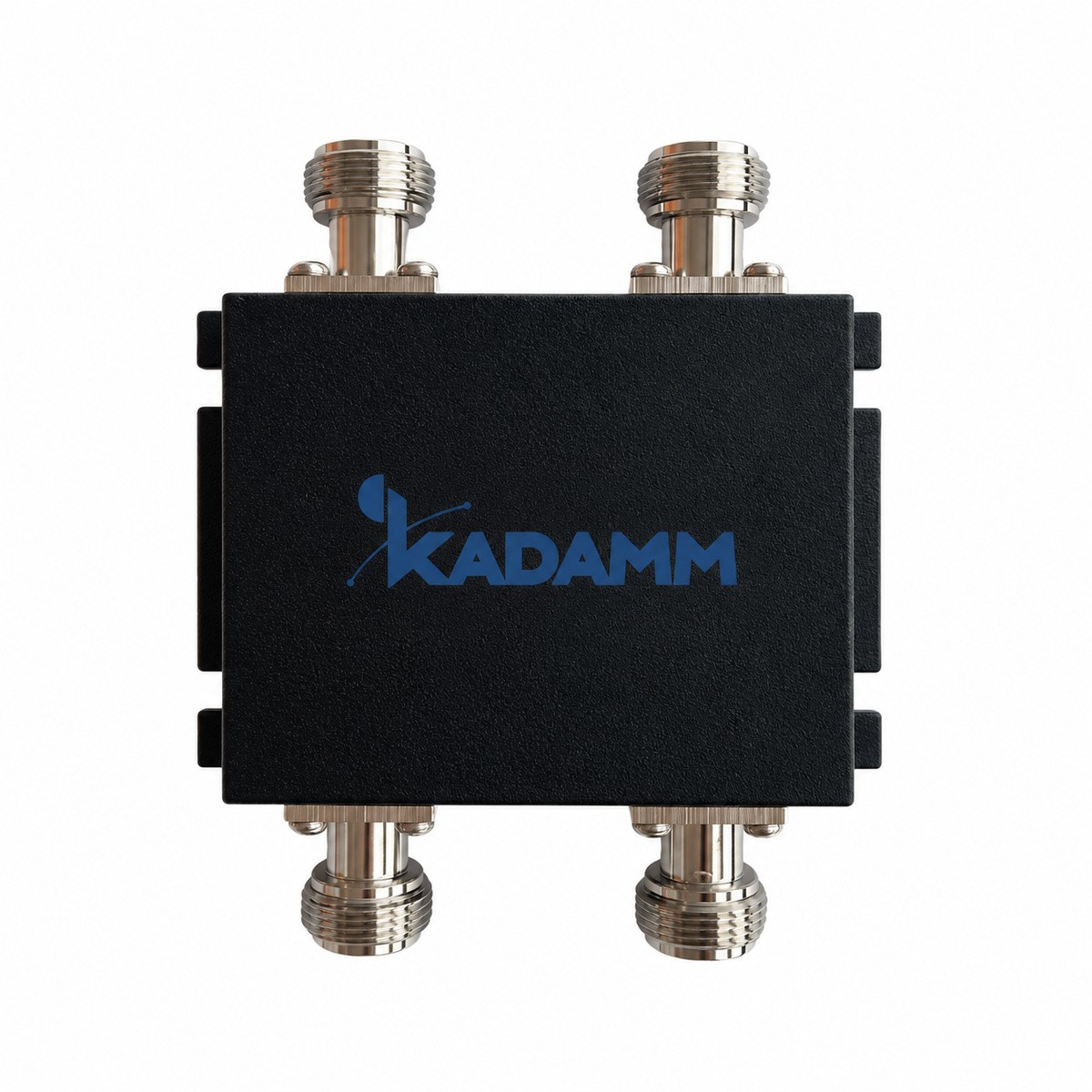

КАДАММ ГМ-2х2-88/108-N — гибридный мост (сумматор) 2х2 в полосе 88–108 МГц: деление 3,0 ± 1,2 дБ, развязка портов ≥19,5 дБ, КСВН ≤1,25. Мощность 100 Вт средняя на вход, разъёмы розетка N. Применение: сложение сигналов нескольких передатчиков одной полосы в общий тракт или антенну, равное деление сигнала по ветвям. Оборудование KADAMM поставляется с паспортом изделия.
КАДАММ ГМ-2х2-88/108-N — гибридный мост для систем внутреннего покрытия (DAS), рабочие частоты 88–108 МГц.
В DAS гибридный мост решает две задачи: объединяет сигналы двух операторов одного диапазона и делит общий сигнал на две ветви сети поровну. Частотной избирательности у моста нет, поэтому он работает во всей своей полосе с любыми сочетаниями несущих.
Когда оба выхода моста используются — например, на два крыла здания, — мощность каждого входа делится между ними без потерь на нагрузке. Если выход один, второй закрывают согласованной нагрузкой, и на ней рассеивается половина мощности каждого входа — 3 дБ.
Измеренные параметры модели: развязка не менее 19,5 дБ — насколько сигнал одного порта ослаблен на соседнем; КСВН не более 1,25 (отражается до 1 % мощности); мощность 100 Вт средняя на вход.
На объекте: соединители розетка N; масса 0,25 кг; температура −35 … +60 °C. Изделие крепят так, чтобы кабели подходили к соединителям без натяга и перекоса, а свободное место позволяло затянуть соединения ключом и обслуживать их без демонтажа соседнего оборудования.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 88–108 МГц |
| Конфигурация | 2 входа × 2 выхода |
| Деление мощности | 3,0 ± 1,2 дБ |
| Развязка портов | ≥19,5 дБ |
| КСВН | ≤1,25 |
| Мощность | 100 Вт средняя на вход |
| Волновое сопротивление | 50 Ом |
| Фазовый сдвиг выходов | 90 ± 5° |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −35 … +60 °C |
| Масса | 0,25 кг |
| Артикул | Конфигурация | Деление | Развязка | КСВН | Мощность | Масса |
|---|---|---|---|---|---|---|
| КАДАММ ГМ-2х2-88/108-N | 2х2 | 3,0 ± 1,2 дБ | ≥19,5 дБ | ≤1,25 | 100 Вт | 0,25 кг |
Подключение второго оператора того же диапазона к существующей системе, разделение сигнала на две равные ветви магистрали, входные узлы многооператорских систем вместе с комбайнерами в составе POI.
Мосты 3×3 и 4×4 строят на тех же принципах и применяют, когда операторов и ветвей больше двух.
Конфигурация. Число входов и выходов — по операторам и ветвям сети.
Свободный выход. Закрыть согласованной нагрузкой того же класса PIM.
Комплект КАДАММ ГМ-2х2-88/108-N: гибридный мост с разъёмами розетка N в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Мост — когда объединяют сигналы одной полосы или делят сигнал на равные ветви: он не различает частоты. Комбайнер — когда объединяют разные диапазоны: он разводит их фильтрами почти без потерь, но полосы его портов фиксированы. Ошибка выбора видна сразу: мост теряет 3 дБ там, где комбайнер не потерял бы почти ничего.
На входе крупных систем ставят оба: мосты сводят операторов внутри диапазона, комбайнер — диапазоны между собой. Схему входного узла подберём по перечню операторов и диапазонов объекта. Перечень операторов и диапазонов определяет и число портов входного узла.
Закрыть согласованной нагрузкой, рассчитанной на половину суммарной мощности входов: именно столько уйдёт в неё, если используется один выход. Нагрузку берут с низкой интермодуляцией, иначе она станет источником помех для всех операторов. Нагрузку ставят сразу при монтаже, не оставляя выход открытым даже на время.
Открытый выход отражает мощность обратно, нарушает развязку между входами и деление мощности. Если позже понадобится вторая ветвь сети, нагрузку снимают и подключают к выходу ветвь. Нагрузку подбирают с соединителем того же типа, что и выход моста, и того же класса по интермодуляции.
Допустимая мощность — 100 Вт средняя на вход. В DAS на вход приходят несущие всех операторов сразу, поэтому сравнивают с этим пределом их суммарную среднюю мощность; пиковая мощность при совпадении фаз несущих выше средней, и запас оставляют на неё. Мощность каждого оператора на входе указывают в проекте системы.
Ближе всего к пределу работают элементы у входа системы — POI, комбайнеры и первые делители. Дальше по магистрали мощность уже поделена, и требования к элементам ниже; при расчёте уровней это учитывают при выборе исполнения. Если запас мал, мощность операторов на входе снижают аттенюаторами, а не перегружают элементы.
Назовите артикул КАДАММ и исполнение из таблицы, количество и соединители. Если изделие подбирается под проект системы, пришлите схему распределительной сети и перечень операторов и диапазонов — проверим уровни, мощность и класс PIM. Для крупных объектов комплектацию согласуют по проектной спецификации системы.
Параметры, которых нет в таблице, и сроки поставки уточняйте у менеджера. Вместе с пассивными элементами можно заказать перемычки, нагрузки и крепёж, чтобы вся система собиралась из компонентов одного класса. Поставка комплектом из одной партии упрощает приёмку и проверку системы на интермодуляцию.
Гарантия на КАДАММ ГМ-2х2-88/108-N — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Мост гибридный (сумматор) КАДАММ ГМ-2х2-88/108-N — 2х2, 88–108 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
