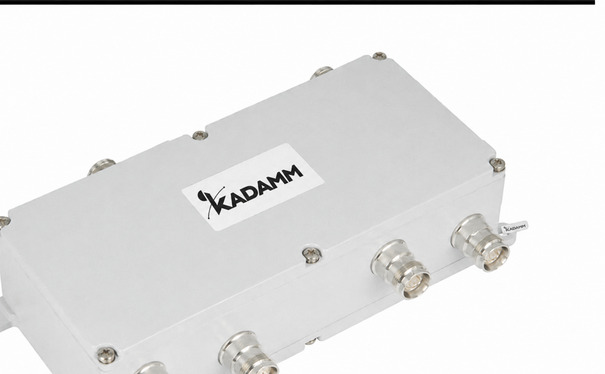

Мосты гибридные коаксиальные серии КАДАММ ГМ-4х4-617/3800 — 4 входа / 4 выхода, 617–3800 МГц
Узнать о доставке
товары бренда i
Запросить КП
Пригласить в тендер
Поделиться
Скопировать ссылку
Распечатать страницу
Гибридные мосты 4х4 для объединения передатчиков и операторов на общую антенную сеть. Диапазон 617–3800 МГц, развязка входов >23 дБ, 1 исполнений по соединителям. Все порты 50 Ом.
О серии
Серия ГМ-4х4-617/3800 — гибридные мосты 4 входа / 4 выхода: мощность каждого входа делится поровну между выходами (6 дБ), входы развязаны (>23 дБ) — передатчики не взаимодействуют. Вносимые потери 6,1±1,8 дБ. КСВН ≤1,25, волновое сопротивление 50 Ом. Габариты 229,8×97,8×66 мм, температура −25…+65 °C, IP65.
Технические характеристики серии
| Электрические параметры | |
|---|---|
| Диапазон частот | 617–3800 МГц |
| Конфигурация | 4 входа / 4 выхода |
| Деление | 6 дБ |
| Вносимые потери | 6,1±1,8 дБ |
| Развязка входов | >23 дБ |
| КСВН | ≤1,25 |
| Волновое сопротивление | 50 Ом |
| Механика и условия эксплуатации | |
|---|---|
| Габариты | 229,8×97,8×66 мм |
| Монтаж | настенный, кронштейн |
| Температура эксплуатации | −25…+65 °C |
| Класс защиты | IP65 |
Варианты и артикулы серии ГМ-4х4-617/3800
| Артикул | Соединители | Мощность ср./пик | PIM3 | Вес |
|---|---|---|---|---|
| КАДАММ ГМ-4х4-617/3800-716 | розетка 7-16 | 500 / 2000 Вт | −160 dBc | 2,3 кг |
В серии 1 артикулов. При заказе указывайте полный артикул из таблицы — он однозначно определяет исполнение. Все варианты — складская программа или короткий срок поставки; цены по запросу: sales@bbrc.ru, 8 (800) 505-92-60.
Области применения
Монтаж
Нормативная база и классификация
| Соответствие нормативной базе | |
|---|---|
| Наименование по номенклатуре РФ | Мост гибридный коаксиальный (сумматор) |
| Классификация | подгруппа Э, вид Э5 «Разветвители» по ГОСТ 15094-69 (мостовая схема с развязанными каналами) |
| Присоединительные размеры соединителей | 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Изделие является пассивным элементом антенно-фидерного тракта, средством измерений не является и обязательной поверке не подлежит. Наименование и классификация приведены по ГОСТ 15094-69; электрические параметры указаны в терминах отечественной нормативной документации (КСВН, волновое сопротивление, вносимое ослабление) с дублированием международных обозначений.
Частые вопросы
Читайте также
Гарантии и сервис
Гарантия
12 месяцев
Гарантия КАДАММ на скрытые дефекты при соблюдении условий монтажа и эксплуатации.
Срок службы
15+ лет
Пассивная конструкция без элементов, подверженных старению.
Техподдержка
Русскоязычная служба
Поможем рассчитать бюджет линии и подобрать состав СРК.
Наличие
Склад в Москве
Ходовые позиции серии ГМ поддерживаются на складе.
