Заграждающий фильтр 3700–4200 МГц: уточняйте у менеджера, уточняйте у менеджера.
KADAMM ПЗФ-3700/4200-N — заграждающий фильтр, полоса 3700–4200 МГц. Основные данные: вносимое ослабление менее 0,5 дБ; развязка не более −23 дБ при 3680 МГц ≤−31 дБ при 3660 МГц ≤−47 дБ при 3640 МГц ≤−62 дБ при 3600 МГц ≤−69 дБ при 3550 МГц ≤−79 дБ при 3500 МГц; КСВН не более 1,3.
Заграждающий фильтр пропускает все частоты, кроме полосы заграждения, и ослабляет сигналы в полосе заграждения. Качество фильтра описывают вносимым ослаблением в полосе пропускания (менее 0,5 дБ) и подавлением вне её: чем круче скаты и глубже подавление, тем больше резонаторов и тем выше вносимое ослабление.
Заграждающий фильтр ставят, когда нужно вырезать одну мешающую полосу, сохранив остальные: например, убрать сигнал соседнего мощного передатчика из широкополосного тракта репитера или системы покрытия.
Сопряжение с трактом: КСВН не более 1,3 — от входа отражается не более 2 % падающей мощности; волновое сопротивление 50 Ом. Пол соединителя (вилка или розетка) указан в обозначении; ответная часть кабельной сборки должна быть того же типа, без промежуточных переходников.
| Параметр | Значение |
|---|---|
| Рабочая полоса | 3700–4200 МГц |
| Мощность | уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | менее 0,5 дБ |
| Развязка / подавление | ≤−23 дБ при 3680 МГц ≤−31 дБ при 3660 МГц ≤−47 дБ при 3640 МГц ≤−62 дБ при 3600 МГц ≤−69 дБ при 3550 МГц ≤−79 дБ при 3500 МГц |
| КСВН | ≤1,3 |
| Параметр | Значение |
|---|---|
| Разъёмы | уточняйте у менеджера |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
| Артикул | Полоса заграждения, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ПЗФ-3700/4200-N | 3700–4200 | 3700–4200 | уточняйте у менеджера | ≤1,3 | — | уточняйте у менеджера |
Параметры, не указанные в таблице, — уточняйте у менеджера.
Фильтры ставят на входах приёмников и выходах передатчиков базовых станций, репитеров и ретрансляторов, в трактах систем внутреннего покрытия и на площадках, где рядом работают системы разных операторов и служб.
Типичная задача — устранить помеху: определить, на какой частоте она приходит, и поставить фильтр, пропускающий свою полосу и подавляющий мешающую на нужную величину.
Полоса пропускания. Рабочие частоты системы — внутри 3700–4200 МГц.
Подавление. Достаточное на частоте мешающего сигнала.
Мощность. Для передатчика — с запасом на пики.
Изделие выбранного исполнения.

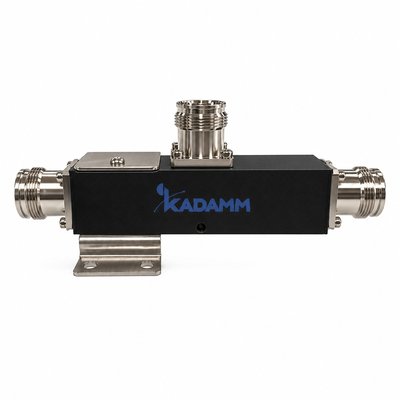

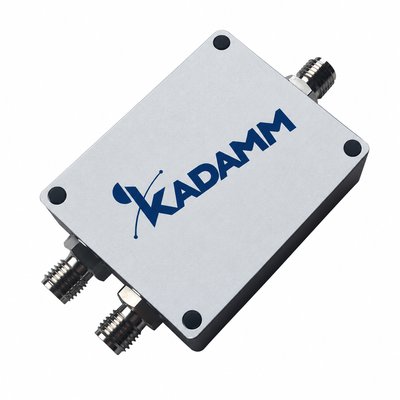

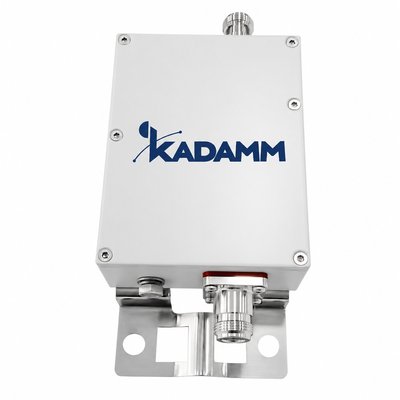

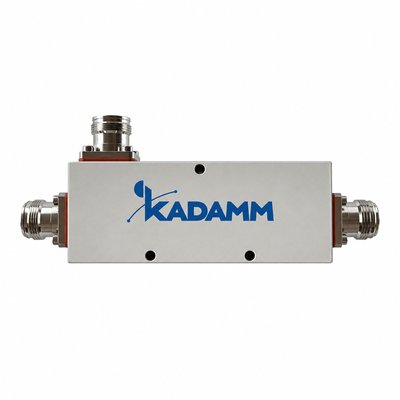

| Параметр | ПЗФ-3700/4200-N | ДМ-3-698/2700-SMA | НО-3-694/2700-N | ФП-3600/4100-N | ДН-340/6000-4П | ДМУ-4-380/3000-SMA | ДМУ-2-700/6000-SMA |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 3700–4200 МГц | 698–2700 МГц | 694–2700 МГц | 3600–4100 МГц | 340–960 / 1710–2700 / 3500–4500 / 4900–6000 МГц | 380–3000 МГц | 700–6000 МГц |
| Тип | заграждающий фильтр | делитель мощности | направленный ответвитель | полосовой фильтр | неравноплечий ответвитель (таппер) | делитель мощности | делитель мощности |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Фильтр ослабляет сигналы вне своей полосы, а свою полосу пропускает с небольшим вносимым ослаблением (менее 0,5 дБ). Мешающий сигнал соседней системы, попавший в тракт, ослабляется настолько, что перестаёт перегружать приёмник. Подавление нормируется на заданных частотах — смотрите таблицу характеристик.
Эффект зависит от того, насколько далеко по частоте мешающий сигнал от рабочей полосы: вблизи края подавление меньше. Пришлите частоты своей системы и помехи — проверим, хватит ли этого фильтра. Если помех несколько на разных частотах, фильтры ставят каскадом или берут фильтр с более широкой полосой заграждения.
Для защиты приёмника — на его вход, как можно ближе к приёмнику или репитеру, чтобы мешающий сигнал не успел перегрузить входные каскады. Для ограничения излучения передатчика — на его выход, перед антенной или комбайнером. Фильтр на входе приёмника ставят до малошумящего усилителя, если сигнал помехи может его перегрузить.
Если тракт общий для передачи и приёма, фильтр должен выдерживать мощность передатчика. Вносимое ослабление фильтра закладывают в расчёт линии: на приёме оно немного ухудшает чувствительность, на передаче — уменьшает мощность. После установки фильтра проверяют, что уровень полезного сигнала не упал сильнее расчётного.
Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.
Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
Опору проверяют на массу антенны и ветровую нагрузку вместе с остальным оборудованием на ней; кабель крепят хомутами вдоль опоры, чтобы он не раскачивался и не тянул разъём. Высоту подвеса и азимут берут из проекта, а не по месту — от них зависит зона покрытия.
Антенну и опору заземляют, на вводе кабеля в здание ставят грозоразрядник. Разъёмы после монтажа герметизируют. Комплект крепления под вашу опору — трубу, мачту, стену — уточняйте у менеджера при заказе. После монтажа проверяют КСВН линии и фиксируют результат в паспорте установки.
Артикул для заказа — KADAMM ПЗФ-3700/4200-N, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ПЗФ-3700/4200-N могут уточняться без уведомления.
Поставляем Заграждающий фильтр КАДАММ ПЗФ-3700/4200-N — 3700–4200 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
