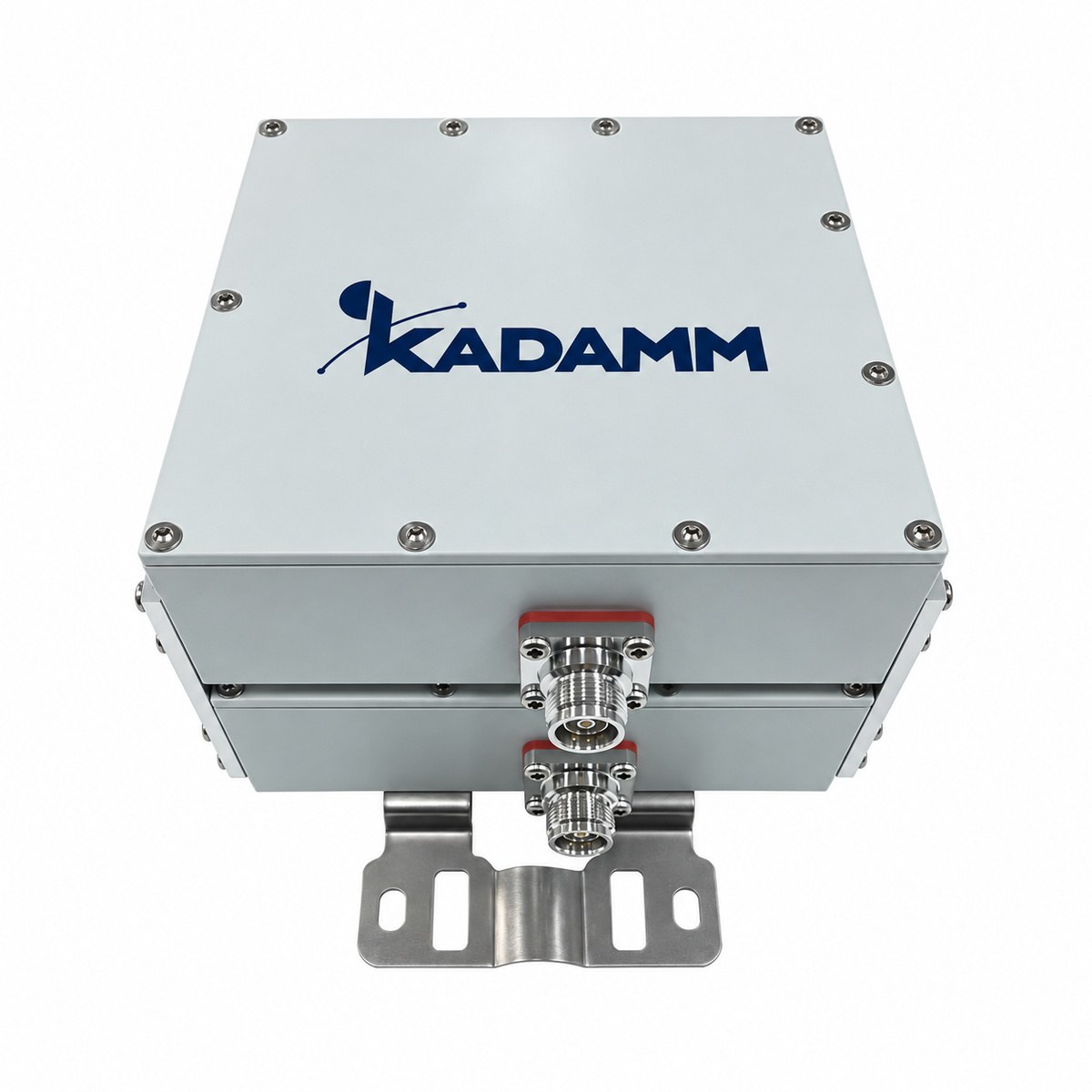

КАДАММ ФП-824/880-716 — полосовой фильтр: полосы пропускания 824,2–835,4, 869,2–880,4 МГц, вносимые потери ≤1,0 дБ, КСВН ≤1,30, подавление ≥50 дБ на 758–821 МГц и 883–960 МГц, интермодуляция ≤−150 дБн при 2×43 дБм. Мощность 200 Вт средняя, разъёмы 7-16 вилка – 7-16 розетка, IP65, помещение и улица. Применение: защита приёмного тракта и подавление помех соседних систем в радиосвязи и распределённых сетях. Оборудование KADAMM поставляется с паспортом изделия.
Полосовой фильтр КАДАММ ФП-824/880-716 пропускает 824,2–835,4, 869,2–880,4 МГц и подавляет сигналы вне рабочей полосы: ≥50 дБ на 758–821 МГц и 883–960 МГц.
Вносимые потери ≤1,0 дБ, КСВН ≤1,30, интермодуляция ≤−150 дБн при 2×43 дБм.
Допустимая мощность 200 Вт средняя. Соединители 7-16 вилка – 7-16 розетка, волновое сопротивление 50 Ом, рабочая температура −10 … +65 °C.
Электрические параметры
| Параметр | Значение |
|---|---|
| Полосы пропускания | 824,2–835,4, 869,2–880,4 МГц |
| Вносимые потери | ≤1,0 дБ |
| КСВН | ≤1,30 |
| Заграждение | ≥50 дБ на 758–821 МГц и 883–960 МГц |
| PIM3 | ≤−150 дБн при 2×43 дБм |
| Мощность | 200 Вт средняя |
| Волновое сопротивление | 50 Ом |
| DC и AISG | проход (by-pass) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 7-16 вилка – 7-16 розетка |
| Рабочая температура | −10 … +65 °C |
| Исполнение | IP65, помещение и улица |
| Габариты | 330×206×79,5 мм |
| Артикул | Полосы | Потери | Согласование | ИМ3 | Мощность |
|---|---|---|---|---|---|
| КАДАММ ФП-824/880-716 | 824,2–835,4 + 869,2–880,4 МГц | ≤1,0 дБ | КСВН ≤1,30 | ≤−150 дБн | 200 Вт |
КАДАММ ФП-824/880-716 работает в полосах 824,2–835,4, 869,2–880,4 МГц. Полосовой фильтр КАДАММ ФП-824/880-716 пропускает рабочую полосу 824,2–835,4, 869,2–880,4 МГц и подавляет соседние — заграждение ≥50 дБ на 758–821 МГц и 883–960 МГц.
Комплект КАДАММ ФП-824/880-716: полосовой фильтр с разъёмами 7-16 вилка – 7-16 розетка в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ ФП-824/880-716 — 824,2–835,4, 869,2–880,4 МГц.
У КАДАММ ФП-824/880-716 вносимые потери ≤1,0 дБ, заграждение ≥50 дБ на 758–821 МГц и 883–960 МГц.
У КАДАММ ФП-824/880-716 мощность 200 Вт средняя, PIM3 ≤−150 дБн при 2×43 дБм, КСВН ≤1,30.
У КАДАММ ФП-824/880-716 разъёмы 7-16 вилка – 7-16 розетка, исполнение IP65, помещение и улица, габариты 330×206×79,5 мм, рабочая температура −10 … +65 °C.
У КАДАММ ФП-824/880-716: заграждение ≥50 дБ на 758–821 МГц и 883–960 МГц, мощность 200 Вт средняя, разъёмы 7-16 вилка – 7-16 розетка. У КАДАММ ФП-2100/2900-SMA: заграждение ≥70 дБ ниже 1880 МГц, ≥50 дБ на 1970 МГц, мощность 2 Вт средняя, разъёмы розетка SMA.
Между антенной и входом приёмника или выходом передатчика: фильтр пропускает 824,2–835,4, 869,2–880,4 МГц и ослабляет сигналы соседних систем— ≥50 дБ на 758–821 МГц и 883–960 МГц.
Гарантия на КАДАММ ФП-824/880-716 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Фильтр полосовой КАДАММ ФП-824/880-716 — 824,2–835,4, 869,2–880,4 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
