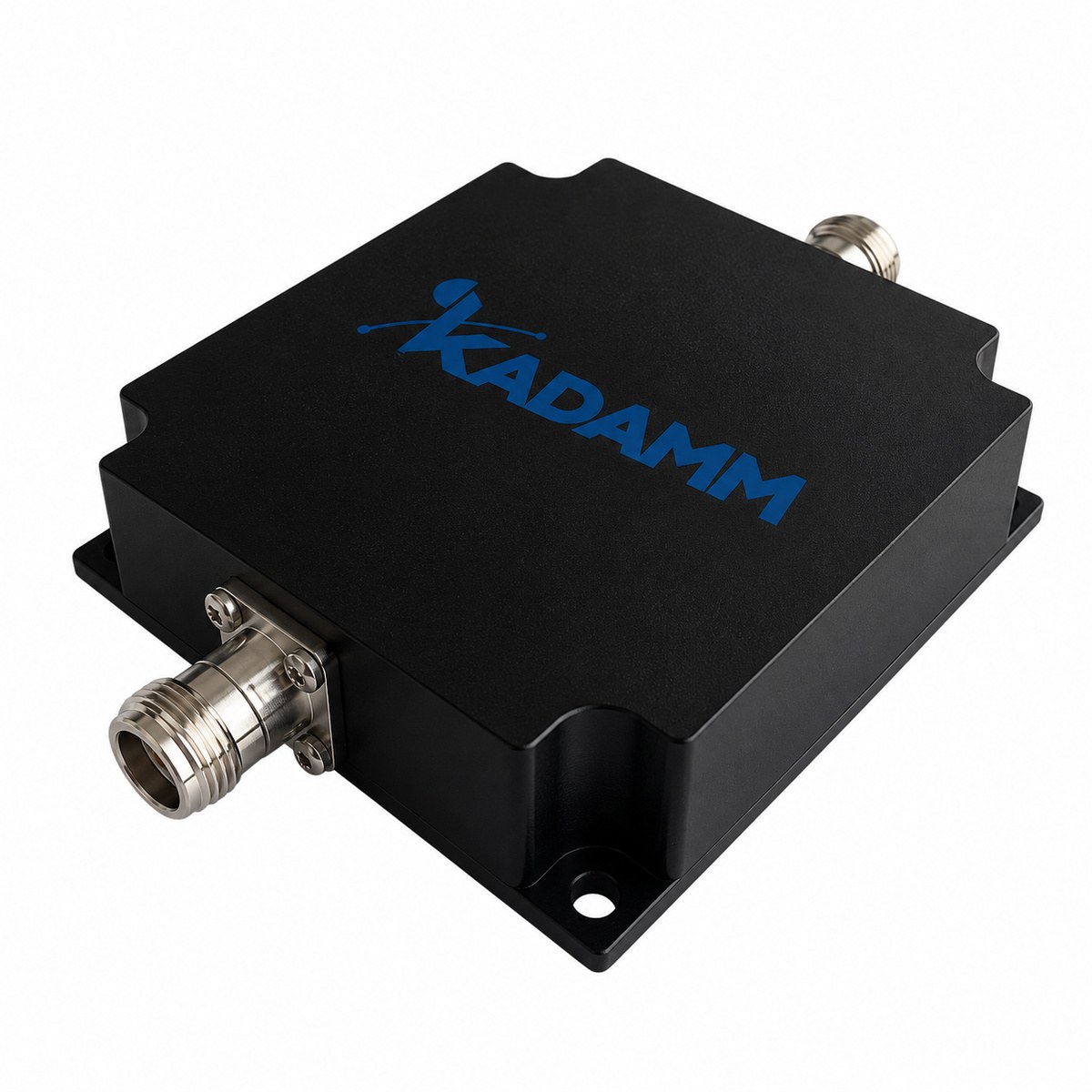

КАДАММ ФП-151/162-N — полосовой фильтр: полоса пропускания 151–162 МГц, вносимые потери ≤2,5 дБ, возвратные потери ≥20 дБ, подавление ≥60 дБ на DC–80 МГц, ≥30 дБ на 136 МГц и 174–200 МГц, ≥40 дБ на 698–960 МГц. Мощность 30 Вт (непрерывная), разъёмы розетка N, IP60, для помещений. Применение: защита приёмного тракта и подавление помех соседних систем в радиосвязи и распределённых сетях. Оборудование KADAMM поставляется с паспортом изделия.
Полосовой фильтр КАДАММ ФП-151/162-N пропускает 151–162 МГц и подавляет сигналы вне рабочей полосы: ≥60 дБ на DC–80 МГц, ≥30 дБ на 136 МГц и 174–200 МГц, ≥40 дБ на 698–960 МГц.
Вносимые потери ≤2,5 дБ, возвратные потери ≥20 дБ.
Допустимая мощность 30 Вт (непрерывная). Соединители розетка N, волновое сопротивление 50 Ом, рабочая температура −30 … +60 °C.
Электрические параметры
| Параметр | Значение |
|---|---|
| Полоса пропускания | 151–162 МГц |
| Вносимые потери | ≤2,5 дБ |
| Возвратные потери | ≥20 дБ |
| Заграждение | ≥60 дБ на DC–80 МГц, ≥30 дБ на 136 МГц и 174–200 МГц, ≥40 дБ на 698–960 МГц |
| Мощность | 30 Вт (непрерывная) |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −30 … +60 °C |
| Исполнение | IP60, для помещений |
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| КАДАММ ФП-151/162-N | 151–162 МГц | ≤2,5 дБ | возвратные потери ≥20 дБ | 30 Вт |
КАДАММ ФП-151/162-N работает в полосах 151–162 МГц: морская УКВ-связь (156–162 МГц). Полосовой фильтр КАДАММ ФП-151/162-N пропускает рабочую полосу и подавляет соседние — заграждение ≥60 дБ на DC–80 МГц, ≥30 дБ на 136 МГц и 174–200 МГц, ≥40 дБ на 698–960 МГц.
Комплект КАДАММ ФП-151/162-N: полосовой фильтр с разъёмами розетка N в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ ФП-151/162-N — 151–162 МГц: морская УКВ-связь (156–162 МГц).
У КАДАММ ФП-151/162-N вносимые потери ≤2,5 дБ, заграждение ≥60 дБ на DC–80 МГц, ≥30 дБ на 136 МГц и 174–200 МГц, ≥40 дБ на 698–960 МГц.
У КАДАММ ФП-151/162-N мощность 30 Вт (непрерывная), возвратные потери ≥20 дБ.
У КАДАММ ФП-151/162-N разъёмы розетка N, исполнение IP60, для помещений, рабочая температура −30 … +60 °C.
У КАДАММ ФП-151/162-N: полоса пропускания 151–162 МГц, заграждение ≥60 дБ на DC–80 МГц, ≥30 дБ на 136 МГц и 174–200 МГц, ≥40 дБ на 698–960 МГц, мощность 30 Вт (непрерывная). У КАДАММ ФП-925/960-N: полоса пропускания 925–960 МГц, заграждение ≥60 дБ на 876–915 МГц, ≥55 дБ на 967–990 МГц, ≥60 дБ на 1805–1980 МГц, мощность 50 Вт средняя.
Между антенной и входом приёмника или выходом передатчика: фильтр пропускает 151–162 МГц и ослабляет сигналы соседних систем— ≥60 дБ на DC–80 МГц, ≥30 дБ на 136 МГц и 174–200 МГц, ≥40 дБ на 698–960 МГц.
Гарантия на КАДАММ ФП-151/162-N — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Фильтр полосовой КАДАММ ФП-151/162-N — 151–162 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
