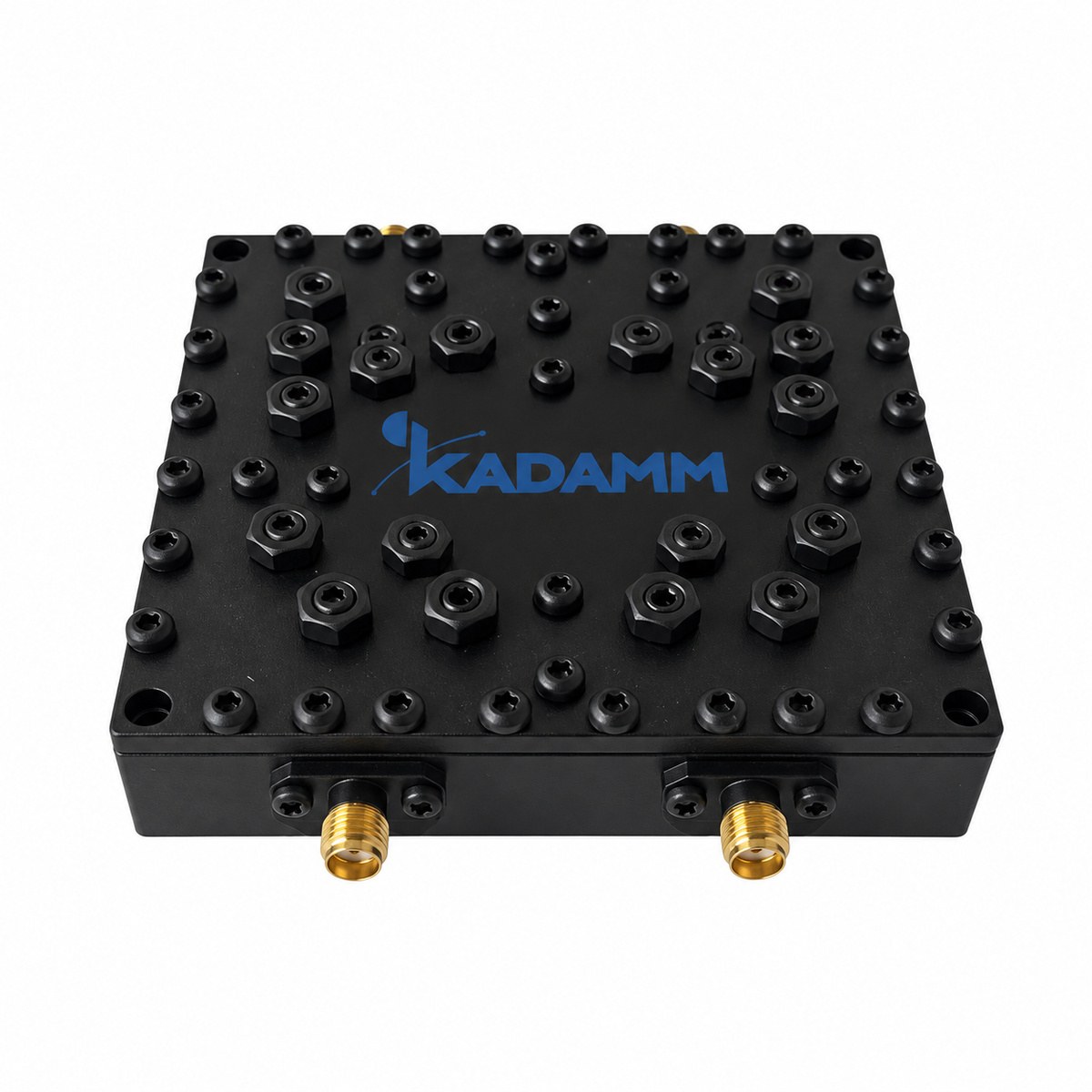

КАДАММ ФП-3700/4100-SMA — полосовой фильтр: полоса пропускания 3700–4100 МГц, вносимые потери ≤1,0 дБ, возвратные потери ≥18 дБ, подавление ≥70 дБ на 3200 МГц, 4600 МГц и за их пределами. Мощность 2 Вт (непрерывная), разъёмы розетка SMA, IP60, для помещений. Применение: защита приёмного тракта и подавление помех соседних систем в радиосвязи и распределённых сетях. Оборудование KADAMM поставляется с паспортом изделия.
Полосовой фильтр КАДАММ ФП-3700/4100-SMA пропускает 3700–4100 МГц и подавляет сигналы вне рабочей полосы: ≥70 дБ на 3200 МГц, 4600 МГц и за их пределами.
Вносимые потери ≤1,0 дБ, возвратные потери ≥18 дБ.
Допустимая мощность 2 Вт (непрерывная). Соединители розетка SMA, волновое сопротивление 50 Ом, рабочая температура −10 … +55 °C.
Электрические параметры
| Параметр | Значение |
|---|---|
| Полоса пропускания | 3700–4100 МГц |
| Вносимые потери | ≤1,0 дБ |
| Возвратные потери | ≥18 дБ |
| Заграждение | ≥70 дБ на 3200 МГц, 4600 МГц и за их пределами |
| Мощность | 2 Вт (непрерывная) |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка SMA |
| Рабочая температура | −10 … +55 °C |
| Исполнение | IP60, для помещений |
| Масса | 1 кг |
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| КАДАММ ФП-3700/4100-SMA | 3700–4100 МГц | ≤1,0 дБ | возвратные потери ≥18 дБ | 2 Вт |
КАДАММ ФП-3700/4100-SMA работает в полосах 3700–4100 МГц. Полосовой фильтр КАДАММ ФП-3700/4100-SMA пропускает рабочую полосу и подавляет соседние — заграждение ≥70 дБ на 3200 МГц, 4600 МГц и за их пределами.
Комплект КАДАММ ФП-3700/4100-SMA: полосовой фильтр с разъёмами розетка SMA в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ ФП-3700/4100-SMA — 3700–4100 МГц.
У КАДАММ ФП-3700/4100-SMA вносимые потери ≤1,0 дБ, заграждение ≥70 дБ на 3200 МГц, 4600 МГц и за их пределами.
У КАДАММ ФП-3700/4100-SMA мощность 2 Вт (непрерывная), возвратные потери ≥18 дБ.
У КАДАММ ФП-3700/4100-SMA разъёмы розетка SMA, исполнение IP60, для помещений, масса 1 кг, рабочая температура −10 … +55 °C.
У КАДАММ ФП-3700/4100-SMA: полоса пропускания 3700–4100 МГц, заграждение ≥70 дБ на 3200 МГц, 4600 МГц и за их пределами, мощность 2 Вт (непрерывная). У КАДАММ ФП-2100/2900-SMA: полоса пропускания 2100–2900 МГц, заграждение ≥70 дБ ниже 1880 МГц, ≥50 дБ на 1970 МГц, мощность 2 Вт средняя.
Между антенной и входом приёмника или выходом передатчика: фильтр пропускает 3700–4100 МГц и ослабляет сигналы соседних систем— ≥70 дБ на 3200 МГц, 4600 МГц и за их пределами.
Гарантия на КАДАММ ФП-3700/4100-SMA — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Фильтр полосовой КАДАММ ФП-3700/4100-SMA — 3700–4100 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
