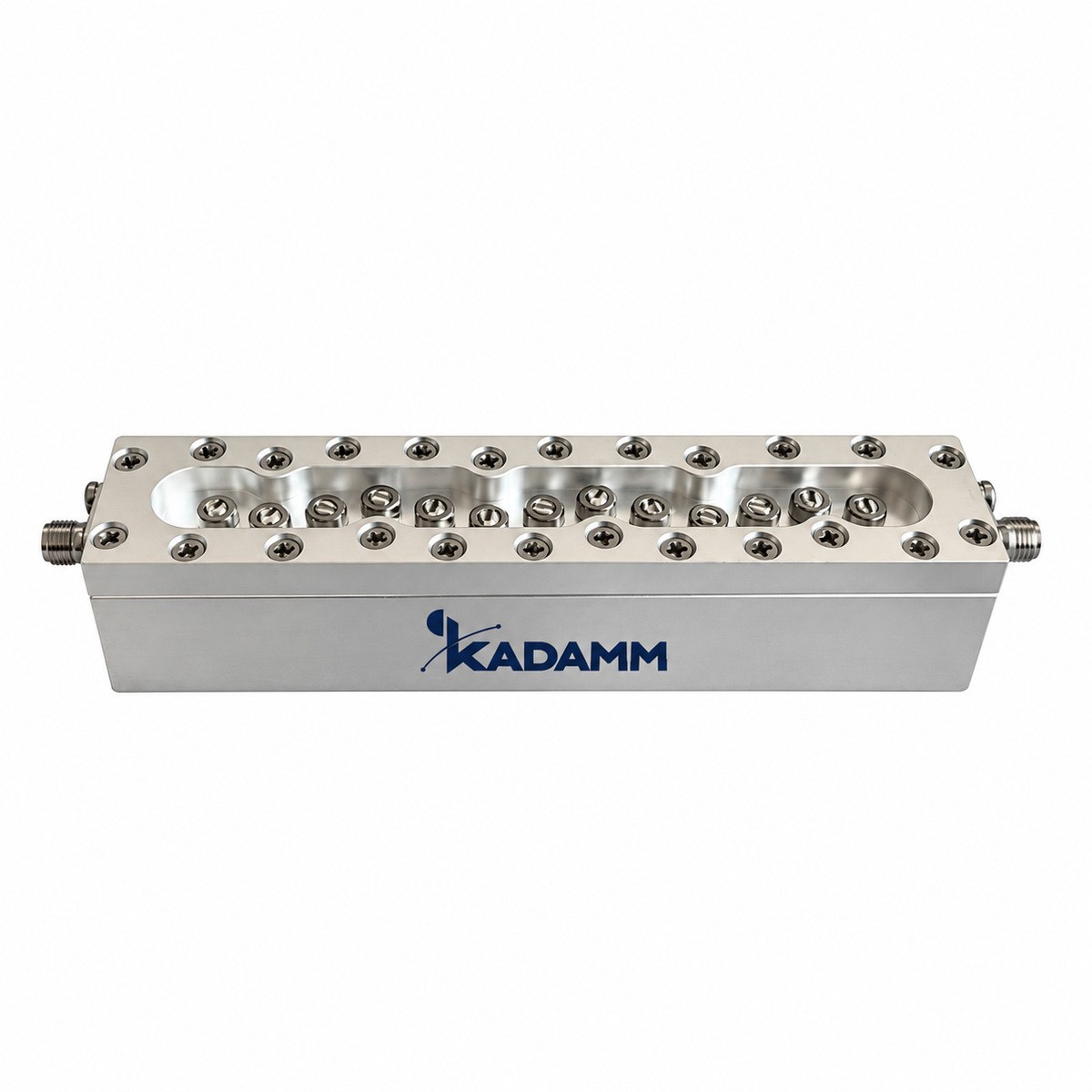

КАДАММ ФП-2853/2859-SMA — полосовой фильтр: полоса пропускания 2853–2859 МГц, вносимые потери ≤3,0 дБ, возвратные потери ≥20 дБ, подавление ≥80 дБ на DC–2796,5 МГц, ≥60 дБ на 2796,5–2826,25 МГц и 2885,75–2915,5 МГц, ≥80 дБ на 2915,5–11424 МГц. Мощность 2 Вт средняя, разъёмы розетка SMA. Применение: защита приёмного тракта и подавление помех соседних систем в радиосвязи и распределённых сетях. Оборудование KADAMM поставляется с паспортом изделия.
Полосовой фильтр КАДАММ ФП-2853/2859-SMA пропускает 2853–2859 МГц и подавляет сигналы вне рабочей полосы: ≥80 дБ на DC–2796,5 МГц, ≥60 дБ на 2796,5–2826,25 МГц и 2885,75–2915,5 МГц, ≥80 дБ на 2915,5–11424 МГц.
Вносимые потери ≤3,0 дБ, возвратные потери ≥20 дБ.
Допустимая мощность 2 Вт средняя. Соединители розетка SMA, волновое сопротивление 50 Ом, рабочая температура −20 … +60 °C.
Электрические параметры
| Параметр | Значение |
|---|---|
| Полоса пропускания | 2853–2859 МГц |
| Вносимые потери | ≤3,0 дБ |
| Возвратные потери | ≥20 дБ |
| Заграждение | ≥80 дБ на DC–2796,5 МГц, ≥60 дБ на 2796,5–2826,25 МГц и 2885,75–2915,5 МГц, ≥80 дБ на 2915,5–11424 МГц |
| Мощность | 2 Вт средняя |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка SMA |
| Рабочая температура | −20 … +60 °C |
| Масса | 1 кг |
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| КАДАММ ФП-2853/2859-SMA | 2853–2859 МГц | ≤3,0 дБ | возвратные потери ≥20 дБ | 2 Вт |
КАДАММ ФП-2853/2859-SMA работает в полосах 2853–2859 МГц. Полосовой фильтр КАДАММ ФП-2853/2859-SMA пропускает рабочую полосу и подавляет соседние — заграждение ≥80 дБ на DC–2796,5 МГц, ≥60 дБ на 2796,5–2826,25 МГц и 2885,75–2915,5 МГц, ≥80 дБ на 2915,5–11424 МГц.
Комплект КАДАММ ФП-2853/2859-SMA: полосовой фильтр с разъёмами розетка SMA в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ ФП-2853/2859-SMA — 2853–2859 МГц.
У КАДАММ ФП-2853/2859-SMA вносимые потери ≤3,0 дБ, заграждение ≥80 дБ на DC–2796,5 МГц, ≥60 дБ на 2796,5–2826,25 МГц и 2885,75–2915,5 МГц, ≥80 дБ на 2915,5–11424 МГц.
У КАДАММ ФП-2853/2859-SMA мощность 2 Вт средняя, возвратные потери ≥20 дБ.
У КАДАММ ФП-2853/2859-SMA разъёмы розетка SMA, масса 1 кг, рабочая температура −20 … +60 °C.
У КАДАММ ФП-2853/2859-SMA: полоса пропускания 2853–2859 МГц, вносимые потери ≤3,0 дБ, заграждение ≥80 дБ на DC–2796,5 МГц, ≥60 дБ на 2796,5–2826,25 МГц и 2885,75–2915,5 МГц, ≥80 дБ на 2915,5–11424 МГц, возвратные потери ≥20 дБ. У КАДАММ ФП-2100/2900-SMA: полоса пропускания 2100–2900 МГц, вносимые потери ≤1,0 дБ, заграждение ≥70 дБ ниже 1880 МГц, ≥50 дБ на 1970 МГц, возвратные потери ≥18 дБ.
Между антенной и входом приёмника или выходом передатчика: фильтр пропускает 2853–2859 МГц и ослабляет сигналы соседних систем— ≥80 дБ на DC–2796,5 МГц, ≥60 дБ на 2796,5–2826,25 МГц и 2885,75–2915,5 МГц, ≥80 дБ на 2915,5–11424 МГц.
Гарантия на КАДАММ ФП-2853/2859-SMA — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Фильтр полосовой КАДАММ ФП-2853/2859-SMA — 2853–2859 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
