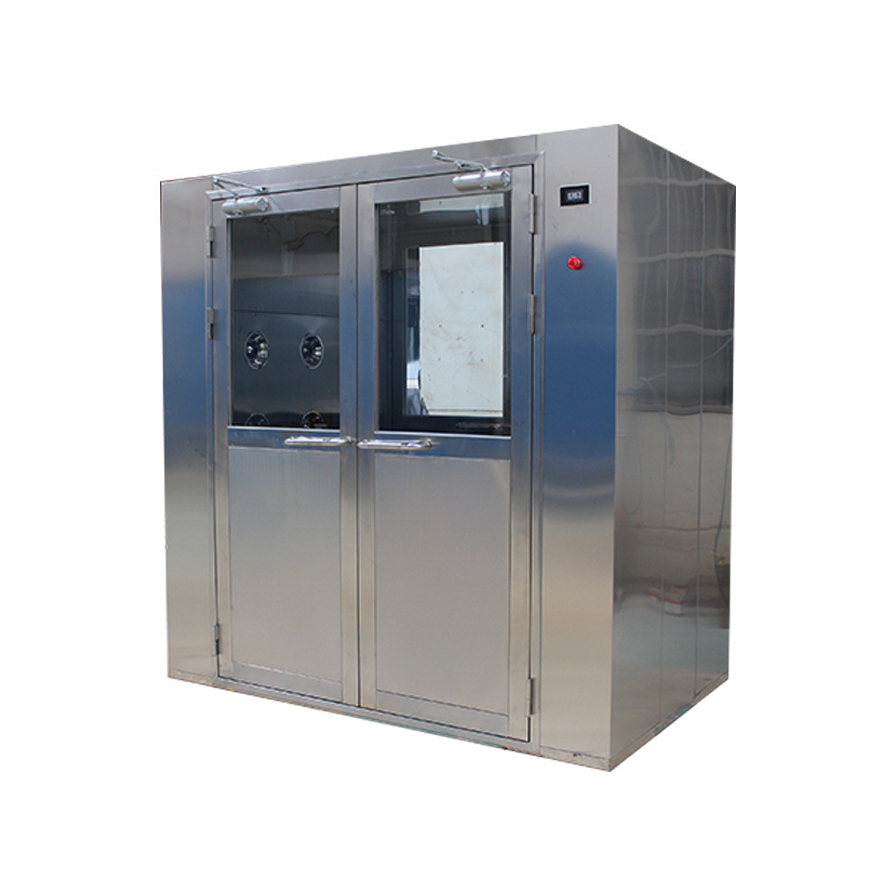

Kadamm ВДГР — Воздушный душ грузовой одиночный для паллет и тележек
KADAMM · Воздушный душ грузовой
Kadamm ВДГР — Воздушный душ грузовой одиночный для паллет и тележек
Одиночный грузовой воздушный душ для транспортировки материалов в чистую зону. Единый внутренний проходной объём 1500×1880×1960 мм — помещается европаллета 1200×800 мм с грузом, ручная тележка, крупная упаковка. Три модели с разными типами дверей: распашные (ВДГР-1500-ТФ), автоматические раздвижные (ВДГР-1500-РЗ-ТФ), скоростные рулонные (ВДГР-1500-РЛ-ТФ). 24 поворотные форсунки с двух сторон, HEPA-фильтрация 99.99% при 0.3 мкм, LCD-панель управления с голосовыми подсказками. Для потокового производства с электропогрузчиками — туннельное исполнение ВДГР-ТН.
Для паллет и тележек 1200×800 ммHEPA 99.99% при 0.3 мкм3 варианта дверейВзрывозащищённое исполнение (опция)
Автоматические раздвижные двери · для ручных тележек
ВДГР-1500-РЛ-ТФ
Скоростные рулонные двери · для интенсивного потока
О серии
Kadamm ВДГР — одиночный грузовой воздушный душ для транспортировки материалов, компонентов и готовой продукции в чистую зону. В отличие от душей для персонала (серия ВДЛД), грузовой рассчитан на габариты поддонов, тележек и крупной упаковки — внутренний проходной объём 1500×1880×1960 мм вмещает стандартную европаллету 1200×800 мм с грузом до 1.8 м высотой. Пол гладкий, без решёток (в отличие от персональных моделей), что позволяет свободно катить колёсные грузы. Задача та же — удалить пыль и взвешенные частицы с поверхности груза струями фильтрованного воздуха перед входом в чистую зону.
Все три модели серии имеют единый внутренний объём и единую систему обдува — отличаются только типом дверей, выбираемым под реальный поток грузов. ВДГР-1500-ТФ с распашными ручными дверями — базовое экономичное решение для малого потока (1–5 грузов за смену): открытие вручную, минимум автоматики, минимальная цена. ВДГР-1500-РЗ-ТФ с автоматическими раздвижными дверями — для среднего потока (5–30 грузов за смену) и ручных тележек: автоматическое открытие, оператор не выпускает груз из рук, быстрый проход. ВДГР-1500-РЛ-ТФ со скоростными рулонными дверями (ПВХ-занавес с быстрым приводом) — для интенсивного потока 30+ грузов за смену, ручных тележек и узких электропогрузчиков: открывание менее 2 секунд, максимальная пропускная способность.
Все модели выполнены в полностью нержавеющем исполнении (корпус SUS 304, двери и пол SUS 304, опционально SUS 201 или сталь с порошковым покрытием), с электронной блокировкой дверей, встроенным LED-индикатором времени обдува, голосовыми подсказками при начале и завершении цикла. 24 поворотные форсунки диаметром 32 мм направлены с двух сторон — обдув происходит со всех сторон груза за один цикл. Время цикла регулируется в диапазоне 0–99 секунд (типовое значение — 10–20 сек). По запросу возможны индивидуальные доработки: взрывозащищённое исполнение, подогрев воздуха, ULPA-фильтрация 99.9995% при 0.12 мкм. Для потокового производства с въездом электропогрузчиков и постоянным конвейером используйте туннельную серию ВДГР-ТН — модульные туннели 2 и 5 секций.
ВДГР — обязательный элемент чистой зоны, через которую поступают материалы и грузы. Устанавливается в каскаде с передаточным боксом (серия ПБК для малогабаритных предметов) и воздушным душем для персонала (серия ВДЛД). При правильной планировке чистой зоны все три оборудования обеспечивают полный цикл шлюзования: оператор через ВДЛД, малогабаритные грузы через ПБК, поддоны и погрузчики через ВДГР. Выбор типа дверей критичен для производительности: для ручного потока выбирайте распашные или раздвижные, для работы с электропогрузчиками — только скоростные рулонные (быстрое открывание предотвращает задержку погрузчика в шлюзе с работающим двигателем).
Конструктивные особенности
Большой проходной объёмВнутренний объём 1500×1880×1960 мм — помещается стандартная европаллета 1200×800 мм с грузом до 1.8 м высотой, ручная тележка, крупная упаковка. Пол гладкий без решёток — колёсные грузы катятся без препятствий.
3 варианта дверейРаспашные (для малого потока, простое решение), автоматические раздвижные (для ручных тележек, быстрый проход), скоростные рулонные (для электропогрузчиков, открывание за 2 сек).
Поворотные форсунки с двух сторон24 форсунки диаметром 32 мм, расположенные по обеим боковым стенам шлюза. Поворотные — направление потока регулируется под профиль конкретного груза.
HEPA-фильтрация 99.99% при 0.3 мкмСтандартная комплектация 2 фильтра 610×610×69 мм. Опционально — ULPA 99.9995% при 0.12 мкм для работы с критичными к микроскопическим частицам грузами.
Электронная блокировка дверейПерекрёстная блокировка: при открытии одной двери вторая заблокирована. Исключает сквозной прорыв грязного воздуха в чистую зону.
Автоматический запуск по датчикуФотоэлектрический датчик или датчик присутствия автоматически запускает цикл при въезде груза в шлюз — персоналу не нужно нажимать кнопки, оператор погрузчика не отвлекается.
LCD-панель управления с голосовыми подсказкамиДинамическая LCD-панель отображает время цикла, состояние фильтров, статус дверей. Голосовые подсказки: «Обдув начат», «Обдув завершён, можете выезжать».
Корпус из нержавеющей сталиПолностью нержавеющее исполнение (SUS 304) — устойчивость к влажной уборке агрессивными дезинфектантами. Опционально SUS 201 или сталь с порошковым покрытием для снижения цены.
Взрывозащищённое исполнение (опция)Индивидуальный заказ на Ex-исполнение — взрывозащищённый мотор, бронированная электропроводка, искробезопасная электроника. Сертификация по ТР ТС 012/2011.
Рециркуляция воздуха между цикламиВ режиме ожидания вентилятор работает на пониженной скорости — воздух внутри шлюза постоянно фильтруется. Чистота поддерживается даже когда грузы не проходят.
Индивидуальная доработка под задачуПроизводитель принимает заказы на нестандартные размеры (для крупногабаритных грузов), подогрев или охлаждение воздуха, интеграцию со СКУД или производственной MES-системой.
Технические характеристики
Технические характеристики
Параметр
ВДГР-1500-ТФ
ВДГР-1500-РЗ-ТФ
ВДГР-1500-РЛ-ТФ
Тип дверей
Распашные ручные
Автоматические раздвижные
Скоростные рулонные (ПВХ)
Внешние габариты (Ш×Г×В), мм
2000×2000×2180
2000×2000×2180
2000×2000×2140
Внутренние габариты (Ш×Г×В), мм
1500×1880×1960
Диаметр и количество форсунок
32 мм × 24 шт (с двух сторон)
Расположение форсунок
Боковые стены, по одной линии
Эффективность HEPA
99.99% при 0.3 мкм
Время обдува
10–99 с, регулируемое
Панель управления
LCD с динамическим интерфейсом и голосовыми подсказками
Блокировка дверей
Электронная (перекрёстная)
Автоматический запуск
Фотоэлектрический датчик / датчик присутствия
Время открывания дверей
2–3 с (вручную)
2–3 с
< 2 с
Материал корпуса
SUS 304 / SUS 201 / сталь с порошковым покрытием / зеркальная нержавейка (опция)
Материал дверей и пола
SUS 304 / SUS 201
Питание
380 В / 220 В / 120 В, 50 Гц
Взрывозащищённое исполнение
Опция (индивидуальный заказ)
Скорость воздуха 20–25 м/с — это скорость на выходе из форсунки; скорость на поверхности груза составляет не менее 18 м/с (отраслевой стандарт для эффективного удаления частиц). Масса уточняется при заказе — зависит от комплектации (материал корпуса, тип дверей, опции). Возможны индивидуальные доработки: нестандартные размеры, взрывозащищённое исполнение, подогрев воздуха.
Где применяется
Фарм-производствоПоступление сырья, субстанций, упаковочных материалов в производственный цех. Обязательный элемент по ГОСТ Р 52249 для производства стерильных и инъекционных препаратов.
МикроэлектроникаПоступление компонентов (пластины, реактивы, упаковка) в цех сборки микрочипов. Снижение уровня пылевого загрязнения критично для выхода годной продукции.
Пищевое производствоПоступление сырья в цеха детского питания, молочной продукции, готовых блюд. Снижение микробиологической нагрузки и перекрёстного загрязнения между партиями.
Логистика чистых складовВход в чистое помещение для хранения чувствительных материалов (биопрепараты, оптика, прецизионные детали). Скоростные рулонные двери позволяют быстрый проход без длительной задержки.
Приборостроение и оптикаСборочные линии оптических приборов, лазерных модулей, прецизионных датчиков. Взвешенная пыль — прямая причина брака.
Цеха со взрывоопасной атмосферойПроизводства с парами растворителей (этанол, ацетон, изопропанол), взрывоопасной пылью (металлической, мучной, полимерной). Взрывозащищённое исполнение обязательно.
Преимущества серии
✓
Единственный вариант для шлюзования крупных грузов — стандартный ВДЛД для персонала не подходит по габаритам
✓
3 типа дверей под реальный поток: распашные для малого потока, раздвижные для тележек, рулонные для интенсивного потока
✓
Полностью нержавеющее исполнение — устойчивость к регулярной влажной уборке и дезинфектантам
✓
Взрывозащищённое исполнение под заказ — готовое решение с сертификацией ТР ТС для взрывоопасных цехов
✓
Рециркуляция между циклами — чистота поддерживается в режиме ожидания
✓
Единый внутренний объём во всех 3 моделях — выбор только по типу дверей под поток грузов
✓
Совместимость с персональной серией ВДЛД-ТФ — единый визуальный стиль и система управления
Часто задаваемые вопросы
ВДГР-1500-ТФ (распашные двери) — базовое решение для малого потока (1–5 грузов за смену). Ручное открывание, минимум автоматики, минимальная цена.
ВДГР-1500-РЗ-ТФ (автоматические раздвижные) — средний поток (5–30 грузов за смену), ручные тележки, паллетные тележки. Автоматическое открывание — оператор не выпускает груз из рук.
ВДГР-1500-РЛ-ТФ (скоростные рулонные) — интенсивный поток (30+ грузов за смену), ручные тележки, узкие электропогрузчики. Быстрое открывание менее 2 секунд — не простаивает в шлюзе.
Для потокового производства с въездом широких электропогрузчиков и непрерывным движением грузов — смотрите туннельное исполнение в серии ВДГР-ТН (2- и 5-модульные туннели).
Внутренним проходным объёмом: ВДГР от 1500×1880 мм и больше, персональный (ВДЛД) от 800×900 мм. В ВДГР помещаются паллеты, тележки, погрузчики.
Отсутствием решётки на полу (у персонального есть) — пол ВДГР гладкий, чтобы колёсные грузы катились без препятствий.
Типом дверей: у ВДГР доступны скоростные рулонные двери специально для погрузчиков, у персональных — нет.
Системой запуска: ВДГР может запускаться по датчику присутствия груза (например, радар или фотодатчик на уровне поддона), персональный — по датчику человека.
Для узких ручных электропогрузчиков (с оператором, идущим рядом) подходит модель ВДГР-1500-РЛ-ТФ со скоростными рулонными дверями. Высота внутренних дверей — 1920 мм, ширина 1500 мм. Пол без порогов — погрузчик въезжает без затруднений. Для штабелёров с сиденьем оператора и широких погрузчиков — используйте туннельное исполнение серии ВДГР-ТН (там ширина проезда 1200–1500 мм и длинный туннель, по которому погрузчик движется без остановки). При выборе учитывайте тип батарей погрузчика: для кислотно-свинцовых возможны пары электролита, требуется взрывозащищённое исполнение; для литий-ионных — нет таких ограничений.
Предфильтр — моется или меняется каждые 1–3 месяца в зависимости от запылённости потока грузов. Визуально контролируется по степени загрязнения.
HEPA-фильтр — ресурс 2–4 года при регулярной чистке предфильтра. При достижении перепада давления на фильтре 300–400 Па требуется замена.
ПВХ-занавес скоростных рулонных дверей — 1–3 года в зависимости от интенсивности использования.
Достаточно ровного пола и подключения к электросети. Размер под фундамент — 2×2 м или 2×2.2 м (с учётом зазоров для обслуживания).
Высота потолков не менее 2.3 м. Для подключения — 220 В 50 Гц или 380 В 50 Гц (с автоматом 16 А).
Рекомендуется проверить горизонтальность пола — при значительном наклоне двери могут плохо закрываться. При установке в существующем помещении — возможна заливка специальной стяжки.
Да, взрывозащищённое исполнение доступно как опция. Заменяются: мотор вентилятора (на Ex d взрывозащищённый), электропроводка (в бронированных трубах), датчики (на искробезопасные), панель управления (Ex e с усиленной защитой корпуса). Класс защиты подбирается под зону — 1 или 2 по ГОСТ Р МЭК 60079 для газовых сред, 21 или 22 для пылевых. Сертификаты соответствия ТР ТС 012/2011 выдаются при изготовлении.
Да, это опция индивидуальной доработки. Полезно в двух сценариях: (1) чистая зона находится в отапливаемом цехе, а раздевалка/склад — в неотапливаемом, разница температур создаёт конденсацию — подогрев устраняет; (2) жаркие производственные цеха с температурой >30°C, где горячий воздух с улицы снижает качество обдува — охлаждение дополняет HEPA-фильтрацию. Варианты: ТЭН (простой и дешёвый), водяной подогрев (для интеграции с общей системой отопления цеха), кондиционер (для охлаждения).
Да, стандартные протоколы Modbus RTU (RS-485) и Modbus TCP (Ethernet) — подключение к SCADA-системе цеха. Возможно: автоматический запуск обдува по команде с верхнего уровня (MES/ERP) при поступлении заявки на передачу груза; вывод статуса (обдув в процессе / свободно / ошибка) в HMI оператора; журнал проходов с идентификацией грузов (через RFID-метки на паллетах). Согласование деталей — с IT-службой и инженерами АСУ ТП клиента на этапе проектирования.
Заводские опции
Устанавливаются на производстве при заказе. Указывайте нужные опции при оформлении заявки.
ОПЦ-ULPA
ULPA-фильтр
99.9995% @ 0.12 мкм — класс выше HEPA, стандарт SPF-виварий
ОПЦ-БЛОК
Электронная блокировка дверей
Взаимная блокировка двух дверей: при открытой внешней двери внутренняя закрыта, и наоборот. Запускает цикл обдува автоматически при закрытии дверей
ОПЦ-ДВР-ПР
Распашные ручные двери
Классические ручные распашные двери с электронной блокировкой — самое простое и надёжное решение для малого потока грузов
ОПЦ-ДВР-РЗ
Автоматические раздвижные двери
Автоматические двустворчатые раздвижные двери с фотоэлектрическим датчиком — быстрый проход грузов на тележках и погрузчиках
ОПЦ-ДВР-РЛ
Скоростные рулонные двери
Быстросворачиваемые ПВХ-занавесы с автоматическим приводом — максимальная скорость открывания (менее 2 сек), для интенсивного потока
ОПЦ-ВЗР
Взрывозащищённое исполнение
Взрывозащищённый мотор, бронированная электропроводка, искробезопасные датчики — для цехов с парами растворителей, взрывоопасной пылью (сертификация Ex по ТР ТС 012/2011)
ОПЦ-НЕРЖ
Цельнонержавеющий корпус
Стены и корпус из полированной нержавеющей стали 304 — сварная конструкция, повышенная гигиеничность и устойчивость к агрессивным дезинфектантам (фарм-стандарт)
ОПЦ-LCD
Сенсорный LCD-экран 5"
Мониторинг концентрации летучих органических соединений, времени, температуры, влажности, давления, скорости потока; система аварийной сигнализации с пороговыми значениями
ОПЦ-ГОЛ
Голосовые подсказки
Аудио-оповещение оператора о начале и завершении цикла обдува, открытии/закрытии дверей, ошибках
ОПЦ-АВАР
Аварийная кнопка
Красная кнопка «Стоп» для мгновенной остановки цикла обдува в нештатной ситуации
ОПЦ-РВД
Система рециркуляции воздуха
Между циклами обдува воздух внутри шлюза постоянно фильтруется — поддержание чистоты в режиме ожидания
На странице представлены основные опции. Если не нашли нужной — уточняйте у менеджера: доступны дополнительные заводские конфигурации под задачу.
Аксессуары и комплектующие
Измерительные приборы для верификации, мебель для лаборатории и дополнительные устройства. Заказываются отдельно — уточняйте в заявке.
ФВР-HEPA-ВДГР
Сменный HEPA-фильтр для ВДГР
610×610×69 мм, 99.99% при 0.3 мкм — 2-10 шт в зависимости от модели
ПДФ-P-ВДГР
Предфильтр для ВДГР
Моющийся, продлевает ресурс HEPA
ЗНВ-ПВХ-РЛ
Сменный ПВХ-занавес для рулонных дверей
Для ВДГР-1500-РЛ — замена изношенного занавеса скоростной двери
АНМ-40-СК
Анемометр ручной
Цифровой, диапазон 0–20 м/с, аккумулятор, валидация потока в HEPA-устройствах
АЭТ-М01-СК
Аэрозольный генератор
Тестер целостности HEPA-фильтров
СЧЧ-330-СК
Счётчик частиц 8-канальный
0.3–10 мкм, соответствует ISO 14644
На странице представлены основные аксессуары. Если не нашли нужного — уточняйте у менеджера: ассортимент шире представленного на сайте.
Поставка и сервис
Поставка
Доставка по всей России
Сроки уточняйте у менеджера
Документация
Полный комплект
Паспорт, руководство, сертификаты соответствия
Техподдержка
Консультация по подбору
Поможем выбрать модель под задачу
* Внешний вид товара может отличаться от изображений на сайте в зависимости от конфигурации, типоразмера и производителя. Все модели серии соответствуют заявленным техническим характеристикам и стандартам чистоты.
** Технические характеристики могут быть изменены производителем без предварительного уведомления.
Нужен грузовой воздушный душ под ваш поток?
Расчёт типа дверей и размера под габариты грузов и интенсивность потока
