Kadamm ВДЛД — Воздушный душ для персонала входящего в чистую зону
KADAMM · Воздушный душ для персонала

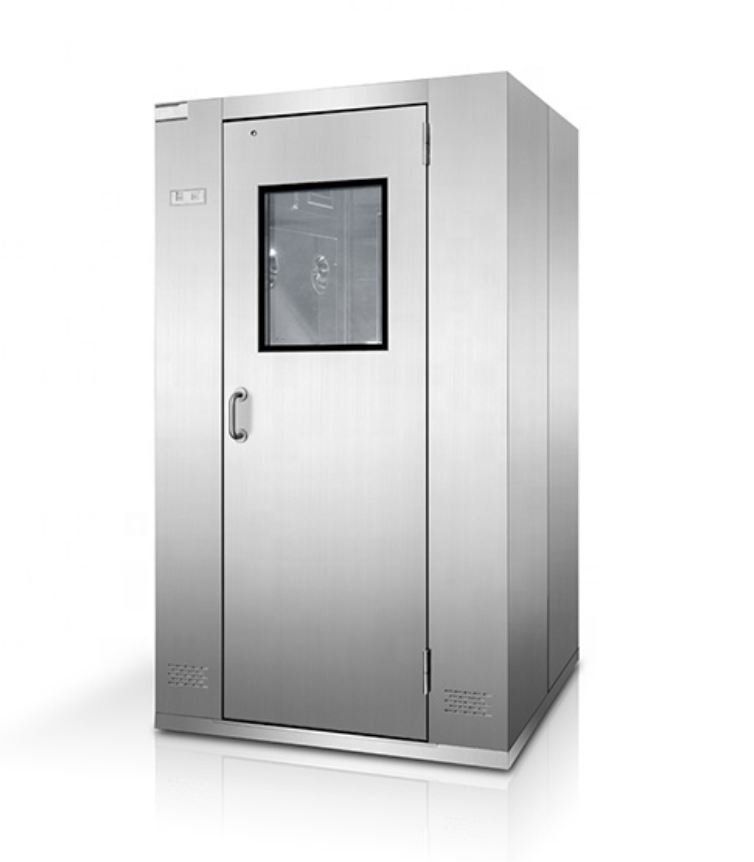

Kadamm ВДЛД — Воздушный душ для персонала входящего в чистую зону
Обязательный шлюз для входа персонала в чистое помещение. Автоматический цикл обдува струями фильтрованного воздуха со скоростью 25 м/с удаляет пыль и микрочастицы с одежды, обуви и волос перед входом в чистую зону. Электронная блокировка дверей, фотоэлектрический датчик автоматического запуска, HEPA-фильтрация 99.995% при 0.3 мкм. Три типоразмера: ВДЛД-1П1С-ББ (1 персона, 6 форсунок с одной стороны), ВДЛД-1П2С-ББ (1 персона, 12 форсунок с двух сторон), ВДЛД-2П2С-ББ (2 персоны, 24 форсунки с двух сторон).
Скорость воздуха 25 м/сHEPA 99.995% при 0.3 мкмЭлектронная блокировка дверейЦикл обдува 0–99 с (регулируемый)
1 персона · 6 форсунок с одной стороны · 550 Вт · 280 кг
ВДЛД-1П2С-ББ
1 персона · 12 форсунок с двух сторон · 1100 Вт · 330 кг
ВДЛД-2П2С-ББ
2 персоны · 24 форсунки с двух сторон · 2200 Вт · 570 кг
О серии
Kadamm ВДЛД — воздушный душ для обязательного шлюзования персонала при входе в чистые помещения фармацевтических, микроэлектронных, биотехнологических и пищевых производств. Даже при использовании специальной чистой одежды на её поверхности остаются взвешенные частицы из коридоров и раздевалок — волоски, волокна ткани, пылевые частицы кожи, микрокапли. Воздушный душ за несколько секунд удаляет до 95% этих загрязнений, не давая им попасть в чистую зону. Без воздушного душа класс чистоты внутри чистого помещения быстро деградирует из-за постоянного внесения частиц персоналом при каждом проходе.
Принцип работы — автоматический цикл обдува. Оператор входит внутрь шлюза через внешнюю дверь, она закрывается, срабатывает электронная блокировка (открыть внутреннюю дверь при открытой внешней невозможно). Фотоэлектрический датчик обнаруживает присутствие человека и запускает цикл обдува. Поворотные форсунки из нержавеющей стали 304 по бокам шлюза направляют струи фильтрованного воздуха со скоростью не менее 25 м/с на поверхность одежды — сдувают частицы. Время обдува задаётся на LED-дисплее в диапазоне 0–99 секунд (типовое значение — 10–15 секунд). После завершения цикла открывается внутренняя дверь, и оператор проходит в чистое помещение. Воздух, прошедший через форсунки, фильтруется через предфильтр и HEPA-фильтр (99.995% при 0.3 мкм) и возвращается в цикл рециркуляции — потери очищенного воздуха минимальны.
Серия представлена тремя типоразмерами под разный персональный поток. ВДЛД-1П1С-ББ (1300×1000×2050 мм) — на одного оператора с форсунками только с одной стороны, базовая модель для небольших лабораторий и малых производств. ВДЛД-1П2С-ББ (1500×1000×2050 мм) — на одного оператора, но с двусторонним обдувом (12 форсунок) — эффективность очистки выше, подходит для участков с более строгими требованиями. ВДЛД-2П2С-ББ (1500×2000×2050 мм) — на двух операторов одновременно с 24 форсунками — применяется в производствах с большим потоком персонала (смены от 20 человек), чтобы избежать очередей в часы пересменок. Все модели имеют корпус из нержавеющей стали 304 (опционально — сталь с порошковым покрытием, по запросу), электронную блокировку дверей, встроенную люминесцентную лампу, автоматический фотоэлектрический датчик запуска цикла. Для производств с повышенными требованиями (голосовые подсказки, распознавание лиц, LCD-панель управления, 3-фазное 380 В) рекомендуем продвинутую серию ВДЛД-ТФ.
ВДЛД — стандартный элемент чистой комнаты класса ISO 7 и выше. Устанавливается как проходной шлюз между «грязной» раздевалкой и чистой зоной, часто в комбинации с передаточным боксом (серия ПБК) для грузов. Корпус и двери надёжно герметизируются прокладками — при выключенном обдуве шлюз работает как простая буферная камера для предотвращения конвекции между зонами разной чистоты. При эксплуатации строго соблюдайте регламент прохождения: весь цикл обдува, никогда не прерывать досрочно — частичный обдув не даёт требуемой степени очистки.
Конструктивные особенности
Автоматический обдув по датчикуФотоэлектрический сенсор обнаруживает присутствие оператора в шлюзе и автоматически запускает цикл обдува — персоналу не нужно нажимать кнопки. Исключается человеческий фактор.
Электронная блокировка дверейОбе двери снабжены электромагнитными замками. При открытой одной двери другая остаётся заблокированной — исключается сквозной прорыв грязного воздуха в чистую зону.
HEPA-фильтрация 99.995% при 0.3 мкмВоздух после обдува проходит через предфильтр (крупные частицы) и HEPA-фильтр высокой эффективности. Рециркуляция с высокой степенью очистки — потери очищенного воздуха минимальны.
Скорость воздуха 25 м/сСтандартная отраслевая величина для эффективного удаления частиц с поверхности одежды. Меньшая скорость не сдувает мелкие волоски, большая — создаёт дискомфорт для персонала.
Таймер обдува 0–99 сНастройка цикла через LED-дисплей. Типовое значение — 10–15 секунд, в особо чистых зонах применяется 20–30 секунд. Защищено от несанкционированного сокращения времени.
Поворотные форсунки из нержавейки 304Направление струй регулируется под рост оператора — эффективный обдув головы, плеч, туловища, ног. Материал — нержавейка, устойчивая к влажной уборке.
Корпус из нержавейки 304Основное исполнение — полностью нержавеющая сталь 304. Опционально: комбинированное (внутри нержавейка, снаружи сталь с покрытием) или полностью сталь с порошковым покрытием — по запросу.
Встроенная люминесцентная лампа12 Вт для освещения шлюзовой зоны — оператор видит происходящее снаружи через окна в дверях. Комфортное использование в любое время суток.
Рециркуляция воздуха между цикламиВ неактивном режиме (между проходами) вентилятор продолжает работать на пониженной скорости — воздух внутри шлюза постоянно фильтруется, поддерживая чистоту в режиме ожидания.
Сертификаты на двериБазовый вариант — ручные распашные. Опционально доступны автоматические раздвижные (быстрый проход) или скоростные рулонные (максимальная пропускная способность) — подбираются под частоту проходов.
Технические характеристики
Технические характеристики
Параметр
ВДЛД-1П1С-ББ
ВДЛД-1П2С-ББ
ВДЛД-2П2С-ББ
Вместимость
1 оператор
1 оператор
2 оператора
Конфигурация форсунок
6 шт, одна сторона
12 шт, две стороны
24 шт, две стороны
Внешние габариты (Ш×Г×В), мм
1300×1000×2050
1500×1000×2050
1500×2000×2050
Внутренние габариты (Ш×Г×В), мм
800×900×1930
800×900×1930
800×1900×1930
Класс чистоты воздуха на выходе
класс 100 (ISO 5)
HEPA-фильтр
99.995% при 0.3 мкм
Количество фильтров
1
1
2
Скорость воздуха из форсунок
25 м/с
Время обдува
0–99 с, регулируемое
Тип запуска
Автоматический по фотоэлектрическому датчику
Блокировка дверей
Электронная (электромагнитные замки)
Рециркуляция между циклами
Есть, поддержание чистоты в режиме ожидания
Освещение внутри
Люминесцентная лампа 12 Вт
Корпус (стандарт)
Нержавеющая сталь 304
Корпус (опции)
Сталь с порошковым покрытием / комбинированный (внутри нержавейка)
Двери (стандарт)
Ручные распашные
Двери (опции)
Автоматические раздвижные / скоростные рулонные
Форсунки
Нержавеющая сталь 304, поворотные
Материал пола
Нержавеющая сталь
Питание
220 В ±10%, 50/60 Гц (опционально 110 В)
Потребляемая мощность
550 Вт
1100 Вт
2200 Вт
Масса нетто
280 кг
330 кг
570 кг
Масса брутто
300 кг
350 кг
600 кг
Упаковка (Ш×Г×В), мм
1380×1220×2190
1580×1220×2190
1580×2220×2190
Скорость 25 м/с — это скорость воздушного потока на выходе из форсунки. Скорость потока на поверхности оператора (в рабочей зоне обдува) составляет не менее 18 м/с — это отраслевой стандарт для эффективного удаления взвешенных частиц. При необходимости возможна индивидуальная доработка — нестандартные размеры, повышенный класс чистоты (ULPA вместо HEPA), взрывозащищённое исполнение.
Где применяется
Фармацевтическое производствоШлюз между раздевалкой и производственным цехом в соответствии с ГОСТ Р 52249. Часто устанавливается в каскаде с передаточным боксом для грузов и пассивным воздушным тамбуром.
Микроэлектроника и оптоэлектроникаПроизводства полупроводников, сборка жёстких дисков, оптических устройств, сенсоров — критичные к взвешенным частицам. Применяются в комбинации с раздевалкой класса ISO 8 и цехом класса ISO 6.
Биотехнологические производстваКультивирование клеток, производство биопрепаратов, работа со стерильной тарой — защита продукта от контаминации частицами человеческой пыли (волоски, эпителий).
Пищевое производствоЦеха детского питания, молочной продукции, заморозки — снижение микробиологической нагрузки за счёт удаления пылевых частиц с персонала.
Медицинские учрежденияВход в операционные блоки, чистые палаты (ожоговые, онкологические отделения). Снижение риска послеоперационных инфекций у пациентов высокой группы риска.
Ядерные и радиохимические предприятияШлюзование перед входом в зоны работы с радионуклидами — снижение выноса загрязнённых частиц наружу. Применяется в радиохимических лабораториях.
Преимущества серии
✓
Стандартный элемент чистого помещения — обязательный по ГОСТ Р 52249 и ГОСТ Р ИСО 14644 для производств класса ISO 7 и выше
✓
Автоматический цикл обдува по датчику исключает человеческий фактор (оператор не может «забыть» пройти душ)
✓
Электронная блокировка дверей исключает сквозной проход без обдува
✓
3 типоразмера под разный поток персонала — от малых лабораторий до производств со сменами по 20+ человек
✓
Корпус из нержавейки 304 — устойчивость к влажной уборке и дезинфектантам, длительный срок службы
✓
HEPA 99.995% обеспечивает класс 100 воздуха на выходе — без вторичного загрязнения оператора
✓
Рециркуляция между циклами — чистота в шлюзе поддерживается даже когда никто не проходит
✓
Модульная конструкция — можно собрать каскад из нескольких душей для одновременного прохода большой смены
Часто задаваемые вопросы
ВДЛД-1П1С-ББ (односторонние форсунки, 1 оператор) — базовая модель для небольших лабораторий и участков, где через шлюз проходят не более 10–15 человек за смену. Экономичный вариант, достаточный для классов ISO 7–8.
ВДЛД-1П2С-ББ (двусторонние форсунки, 1 оператор) — усиленный обдув для производств с более строгими требованиями. Двусторонний обдув за то же время удаляет больше частиц. Типовое решение для фарм-производств и микроэлектроники.
ВДЛД-2П2С-ББ (двусторонние форсунки, 2 оператора) — для производств со сменами 20+ человек. Два оператора проходят одновременно, пропускная способность растёт вдвое. Рекомендуется при частых пересменках.
Да, все модели ВДЛД поставляются с заземляющим проводом — подключайте к защитному заземлению электросети. Питание одно- или трёхфазное в зависимости от модели. ВДЛД-2П2С-ББ потребляет 2200 Вт — для него нужна отдельная линия с автоматом не менее 16 А. Возможна поставка на опционально на 110 В 60 Гц.
ВДЛД (эта серия) — стандартное исполнение с LED-дисплеем, фотоэлектрическим датчиком и электронной блокировкой. Все три типоразмера на 220 В однофазное.
ВДЛД-ТФ — продвинутая серия с LCD-панелью управления, опциональным распознаванием лиц (биометрический доступ), голосовыми подсказками, аварийной кнопкой. Опционально — 3-фазное 380 В, ULPA-фильтрация. Больше размерный ряд — 1000 / 1200 / 1500 мм по ширине. Применяется на фарм-производствах с регулярными инспекциями, в режимных предприятиях, где нужен контроль доступа.
По ГОСТ Р 52249 и ГОСТ Р ИСО 14644-4 воздушный душ — рекомендуемый элемент для классов ISO 7 и выше, обязательный для стерильного производства классов А–B. Для производств класса ISO 8 воздушный душ обычно не требуется — достаточно обычного пылезащитного тамбура с переобуванием. При проектировании чистой зоны согласуйте требования с главным санитарным врачом / службой качества вашего предприятия.
Пропускная способность зависит от времени обдува и организации процесса. Расчёт: при типовом обдуве 15 секунд + 5 секунд на открытие/закрытие дверей = 20 секунд на одного человека.
Для ВДЛД-1П1С-ББ / ВДЛД-1П2С-ББ: 180 человек/час теоретически, в реальности — 100–120 (учитывая задержки).
Для ВДЛД-2П2С-ББ: 360 человек/час теоретически, в реальности — 200–240. Это подходит для пересменок 500+ человек за 2–3 часа.
Если пропускная способность критична — можно установить два ВДЛД параллельно или использовать скоростные рулонные двери (сокращают время открывания в 2–3 раза).
Предфильтр — моется или меняется каждые 2–3 месяца (визуально по степени загрязнения). В промышленных цехах с запылённым коридором — чаще.
HEPA-фильтр — ресурс 2–4 года при регулярной чистке предфильтра. При росте перепада давления на фильтре до 300–400 Па требуется замена.
Стандартные модели серии ВДЛД не имеют взрывозащиты и не могут устанавливаться в помещениях с риском образования взрывоопасных смесей паров или пыли. Для таких задач рассмотрите серию ВДЛД-ТФ — она принимает индивидуальный заказ на взрывозащищённое исполнение (Ex-класс) с соответствующим двигателем, электропроводкой и искробезопасной электроникой. Стоимость выше стандарта в 2–3 раза.
В стандартной комплектации — только HEPA H14 (99.995% при 0.3 мкм). Для особо чистых помещений (ISO 4 / ISO 5) возможна установка ULPA-фильтра (99.9995% при 0.12 мкм) — как опция при заказе. Обратите внимание: ULPA даёт большее сопротивление потоку, из-за чего может потребоваться более мощный вентилятор, и скорость воздуха на форсунках может снизиться. Для повышенных требований к чистоте рассмотрите серию ВДЛД-ТФ, где ULPA доступна штатно.
Заводские опции
Устанавливаются на производстве при заказе. Указывайте нужные опции при оформлении заявки.
ОПЦ-БЛОК
Электронная блокировка дверей
Взаимная блокировка двух дверей: при открытой внешней двери внутренняя закрыта, и наоборот. Запускает цикл обдува автоматически при закрытии дверей
ОПЦ-ФТР
Поворотные форсунки из нержавейки
Форсунки из нержавеющей стали 304 с возможностью поворота — настройка направления потока под рост человека
ОПЦ-ФЛМ
Люминесцентное освещение
Встроенная лампа 12 Вт для подсветки рабочего объёма
Между циклами обдува воздух внутри шлюза постоянно фильтруется — поддержание чистоты в режиме ожидания
ОПЦ-НЕРЖ
Цельнонержавеющий корпус
Стены и корпус из полированной нержавеющей стали 304 — сварная конструкция, повышенная гигиеничность и устойчивость к агрессивным дезинфектантам (фарм-стандарт)
На странице представлены основные опции. Если не нашли нужной — уточняйте у менеджера: доступны дополнительные заводские конфигурации под задачу.
Аксессуары и комплектующие
Измерительные приборы для верификации, мебель для лаборатории и дополнительные устройства. Заказываются отдельно — уточняйте в заявке.
ФВР-HEPA-ВДЛД
Сменный HEPA-фильтр для ВДЛД
610×610×69 мм, 99.99–99.995% при 0.3 мкм
ПДФ-P-ВДЛД
Предфильтр для ВДЛД
Моющийся, продлевает ресурс HEPA
ФЛ-Р-ВДЛД
Сменная люминесцентная лампа для ВДЛД
12 Вт для освещения шлюзовой зоны
АНМ-40-СК
Анемометр ручной
Цифровой, диапазон 0–20 м/с, аккумулятор, валидация потока в HEPA-устройствах
АЭТ-М01-СК
Аэрозольный генератор
Тестер целостности HEPA-фильтров
СЧЧ-330-СК
Счётчик частиц 8-канальный
0.3–10 мкм, соответствует ISO 14644
На странице представлены основные аксессуары. Если не нашли нужного — уточняйте у менеджера: ассортимент шире представленного на сайте.
Поставка и сервис
Поставка
Доставка по всей России
Сроки уточняйте у менеджера
Документация
Полный комплект
Паспорт, руководство, сертификаты соответствия
Техподдержка
Консультация по подбору
Поможем выбрать модель под задачу
* Внешний вид товара может отличаться от изображений на сайте в зависимости от конфигурации, типоразмера и производителя. Все модели серии соответствуют заявленным техническим характеристикам и стандартам чистоты.
** Технические характеристики могут быть изменены производителем без предварительного уведомления.
Нужен воздушный душ для вашего чистого помещения?
Расчёт пропускной способности и типоразмера под сменный поток — бесплатно
