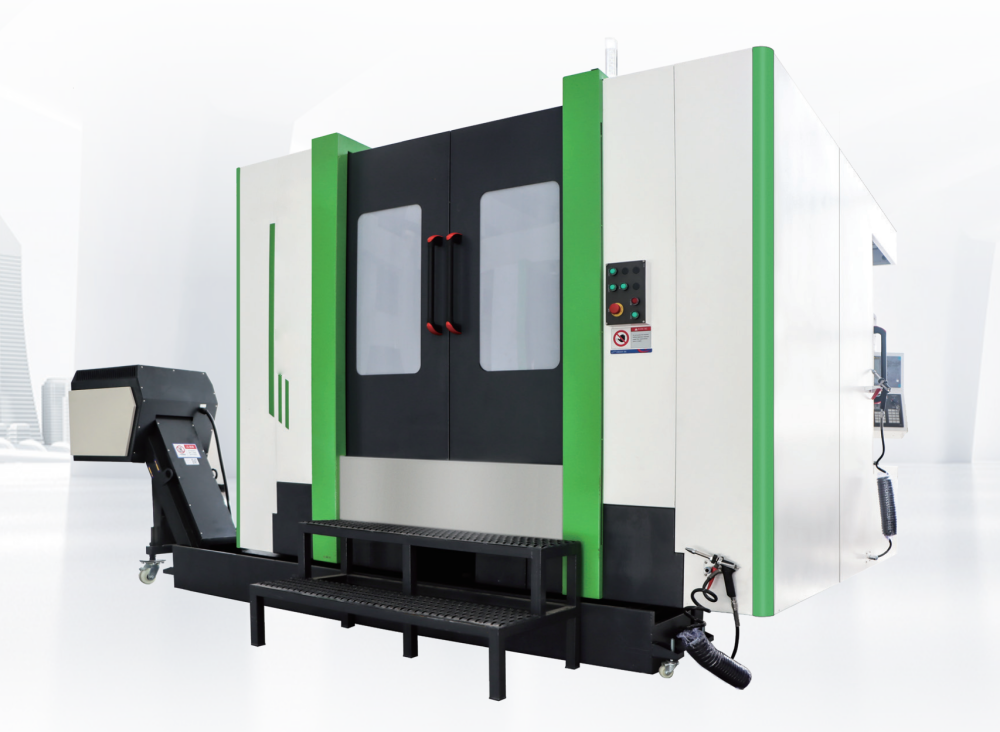

KADAMM HM-500D Горизонтально обрабатывающий центр

KADAMM HM-500D — Горизонтальный обрабатывающий центр с ЧПУ повышенной жёсткости (Cross-Slide конструкция)

HM-500D — это усовершенствованная модификация горизонтального обрабатывающего центра HM-500, оснащённая усиленной конструкцией, увеличенным рабочим ходом и возможностью глубокой обработки. Конфигурация Cross-Slide обеспечивает стабильность при фрезеровании и сверлении массивных деталей, а система линейных направляющих по трём осям гарантирует высокую точность и долговечность.
Модель ориентирована на производство пресс-форм, инструментальной оснастки, корпусов, деталей двигателей, а также изделий для авиационной, автомобильной, медицинской и электронной промышленности. Высокая скорость шпинделя и расширенные возможности автоматизации делают HM-500D идеальным решением для серийной и непрерывной обработки.
Характеристики:
| Параметр | Значение |
| ---------------------------------------- | ----------------------------- |
| Перемещения по осям (X/Y/Z) | 1100 / 750 / 600 мм |
| Расстояние от центра шпинделя до стола | 0 – 750 мм |
| Расстояние от центра шпинделя до колонны | 140 – 740 мм |
| Тип направляющих | Линейные направляющие (3 оси) |
| Размер стола | 500 × 500 мм |
| Максимальная нагрузка на стол | 0,6 т |
| Количество столов | 1 |
| Индексирование стола | 1° / 0,001° |
| Максимальный диаметр заготовки | Ø700 мм |
| Тип шпинделя | BT40 |
| Скорость шпинделя | до 12 000 об/мин |
| Привод шпинделя | Ременной |
| Быстрая подача (X/Y/Z) | 36 / 36 / 36 м/мин |
| Максимальная подача резания | 10 м/мин |
| Тип сменщика инструмента | Дисковый тип |
| Вместимость магазина | 32 инструмента |
| Время смены инструмента | 4,9 с |
| Мощность шпинделя | 11 / 15 кВт |
| Серводвигатели (X/Y/Z) | 3,0 / 3,0 / 3,0 кВт |
| Точность позиционирования | ±0,015 мм |
| Повторяемость | ±0,006 мм |
| Давление воздуха | 6 кг/см² |
| Габариты (Д×Ш×В) | 4732 × 3904 × 3230 мм |
| Вес | 10 т |
| Питание | 30 кВА |


Преимущества:
• Расширенные ходы осей и увеличенная зона обработки: позволяет работать с крупными заготовками и выполнять глубокие операции.

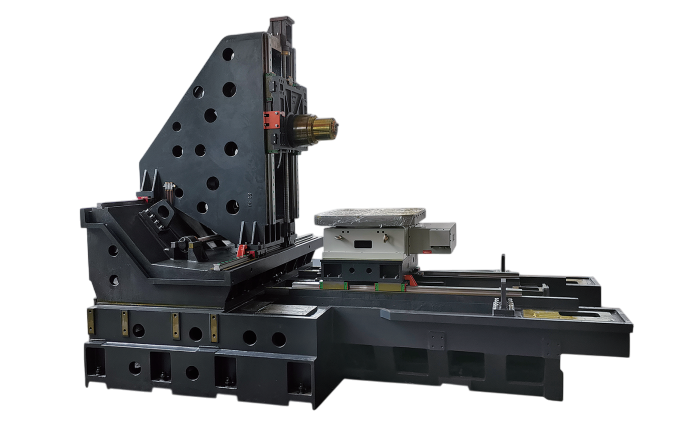

• Конструкция Cross-Slide: исключает перекосы и вибрации, обеспечивая высокую жёсткость и точность обработки.
• Трёхосевая система линейных направляющих: минимальный износ и плавное движение при тяжёлых нагрузках.
• Индексируемый поворотный стол 1°/0,001°: обеспечивает точное позиционирование при обработке с нескольких сторон.
• Высокоскоростной шпиндель BT40 до 12 000 об/мин: оптимален для алюминия, стали и закалённых сплавов.
• Магазин на 32 инструмента с дисковой системой смены: сокращает время переходов между операциями.
• Жёсткая станина и оптимизированная колонна: устойчива к вибрациям, рассчитана на длительные циклы.
• Высокоточные комплектующие: направляющие THK, подшипники NSK, пневматика SMC, электроника Schneider.
• Совместимость с системой подачи СОЖ через шпиндель, автоматическим измерителем инструмента и 4-й осью.
• Система ЧПУ Mitsubishi M80: высокая скорость отклика и точность управления движениями.
Краткое описание:
HM-500D — это высокопроизводительный горизонтальный обрабатывающий центр с ЧПУ, отличающийся увеличенной жёсткостью, высокой скоростью и точностью. Станок обеспечивает стабильную работу при обработке крупногабаритных деталей, сочетается с современными системами автоматизации и идеально подходит для промышленного применения.
Горизонтальные обрабатывающие центры (Horizontal Machining Center)
Обзор продукта (Product Overview)
• Поперечно-сдвижная конструкция (Cross-Slide Structure): обеспечивает повышенную жёсткость и точность при работе с крупными деталями.
• Линейные направляющие X/Y/Z: для высокоточной и плавной обработки.
• Области применения: автомобилестроение, мотоциклы, электроника 3C, медицинские устройства, инструментальное производство, изготовление пресс-форм.
Технические характеристики (Specs & Parameters)
| Параметр | Единицы | HM-500 | HM-500D |
| ---------------------------------------- | ------------ | ----------------------------- | ----------------------------- |
| Перемещения X/Y/Z | мм | 1100 / 750 / 600 | 1100 / 750 / 600 |
| Расстояние от центра шпинделя до стола | мм | 50 – 550 | 0 – 750 |
| Расстояние от центра шпинделя до колонны | мм | 100 – 700 | 140 – 740 |
| Тип направляющих | — | Линейные направляющие (3 оси) | Линейные направляющие (3 оси) |
| Размер стола | мм | 500 × 500 | 500 × 500 |
| Максимальная нагрузка | т | 0,5 | 0,6 |
| Количество столов | шт | 1 | 1 |
| Индексирование стола | ° | 1° / 0,001° | 1° / 0,001° |
| Максимальный диаметр заготовки | мм | Ø1100 | Ø700 |
| Тип шпинделя | — | BT40 | BT40 |
| Скорость шпинделя | об/мин | 12 000 | 12 000 |
| Привод | — | Ременной | Ременной |
| Быстрая подача (X/Y/Z) | м/мин | 36 / 36 / 36 | 36 / 36 / 36 |
| Максимальная подача резания | м/мин | 10 | 10 |
| Тип сменщика инструмента | — | Дисковый тип | Дисковый тип |
| Вместимость магазина | инструментов | 32 | 32 |
| Время смены инструмента | сек | 4,9 | 4,9 |
| Мощность шпинделя | кВт | 11 / 15 | 11 / 15 |
| Серводвигатели (X/Y/Z) | кВт | 3,0 / 3,0 / 3,0 | 3,0 / 3,0 / 3,0 |
| Точность позиционирования | мм | ±0,015 | ±0,015 |
| Повторяемость | мм | ±0,006 | ±0,006 |
| Давление воздуха | кг/см² | 6 | 6 |
| Питание | кВА | 30 | 30 |
| Габариты (Д×Ш×В) | мм | 4520 × 3650 × 3230 | 4732 × 3904 × 3230 |
| Вес | т | 9 | 10 |
(Приведённые параметры носят справочный характер и могут изменяться без предварительного уведомления.)

Стандартная комплектация
• Система автоматической смазки;
• Полностью закрытый корпус;
• Система охлаждения шпинделя;
• Магазин инструментов (ATC);
• Трёхосные энкодеры;
• Жёсткое нарезание резьбы;
• Бак и насос охлаждающей жидкости;
• Подсветка рабочей зоны;
• Автоматическое отключение по M30;
• Сигнальная лампа;
• Комплект выравнивающих болтов.
Опциональная комплектация
• Конвейер для стружки;
• Маслоотделитель дискового типа;
• Автоматический тестер инструмента;
• Система подачи СОЖ через шпиндель;
• Четвёртая ось;
• Датчики измерения инструмента;
• Дополнительные оптические шкалы;
• 3-х осевая линейная система ATC.
Общее описание
HM-500D  — это поколение горизонтальных обрабатывающих центров, сочетающих компактные размеры и высокую точность. Конструкция типа Cross-Slide обеспечивает исключительную стабильность и плавность движения по всем осям, а мощный шпиндель и линейные направляющие позволяют выполнять сложные операции при минимальных вибрациях.
Станки HM-500 и HM-500D широко применяются в автомобилестроении, аэрокосмической отрасли, производстве пресс-форм и медицинского оборудования. Модель отличается высокой скоростью обработки, точным позиционированием и возможностью интеграции дополнительных осей и систем охлаждения.
Благодаря продуманной конструкции и использованию компонентов мирового уровня (THK, NSK, SMC, Schneider, Mitsubishi CNC), серия YSH обеспечивает стабильную работу, длительный ресурс и оптимальное соотношение производительности и стоимости.
