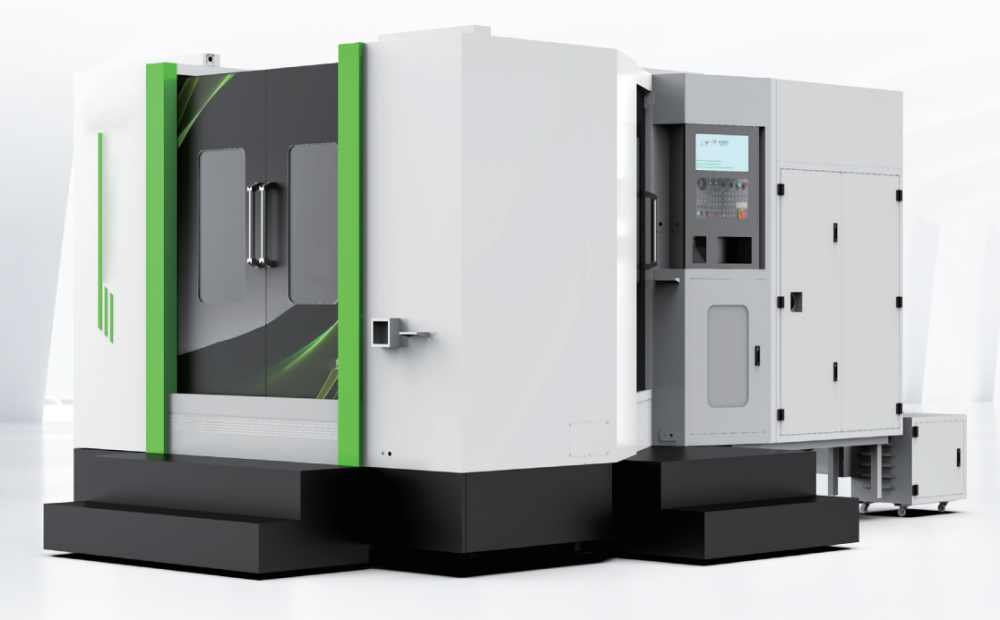

KADAMM HM-1250 Горизонтально обрабатывающий центр

KADAMM HM-1250 — Горизонтальный обрабатывающий центр с инвертированной Т-образной станиной (Inverted T-Base CNC Center)

HM-1250 — это тяжёлый горизонтальный обрабатывающий центр промышленного класса, разработанный по схеме Inverted T-Base с усиленной станиной и пониженным центром тяжести. Такая конструкция обеспечивает максимальную жёсткость, устойчивость и точность при глубокой обработке крупных заготовок.
Модель предназначена для комплексной механической обработки: фрезерования, сверления, растачивания, нарезания резьбы и 3D-контурной обработки в условиях серийного и крупносерийного производства. Станок HM-1250 широко используется в авиационной, энергетической, тяжёлой машиностроительной и пресс-форменной промышленности, где требуется сочетание высокой мощности и точности.
Характеристики:
| Параметр | Значение |
| ----------------------------- | ----------------------------- |
| Перемещения по осям (X/Y/Z) | 2300 / 1200 / 1250 мм |
| Расстояние шпиндель–стол | 160 – 1260 мм |
| Тип направляющих | Линейные направляющие (3 оси) |
| Размер стола | Ø1250 мм |
| Максимальная нагрузка на стол | 1,5 т |
| Количество столов | 1 |
| Индексирование стола | 1° / 0,001° |
| Максимальный диаметр поворота | Ø1600 мм |
| Тип шпинделя | BT50 |
| Скорость шпинделя | до 6000 об/мин |
| Привод шпинделя | Ременной |
| Быстрая подача (X/Y/Z) | 10 / 10 / 10 м/мин |
| Максимальная подача резания | 10 м/мин |
| Тип сменщика инструмента | Гидравлический Swing-Arm |
| Вместимость магазина | 32 инструмента |
| Время смены инструмента | 1,8 с |
| Мощность шпинделя | 15 / 18,5 кВт |
| Серводвигатели (X/Y/Z) | 3,0 / 3,0 / 3,0 кВт |
| Точность позиционирования | ±0,02 мм |
| Повторяемость | ±0,008 мм |
| Давление воздуха | 6 кг/см² |
| Питание | 35 кВА |
| Габариты (Д×Ш×В) | 7330 × 4670 × 3400 мм |
| Вес | 25 т |


Преимущества:

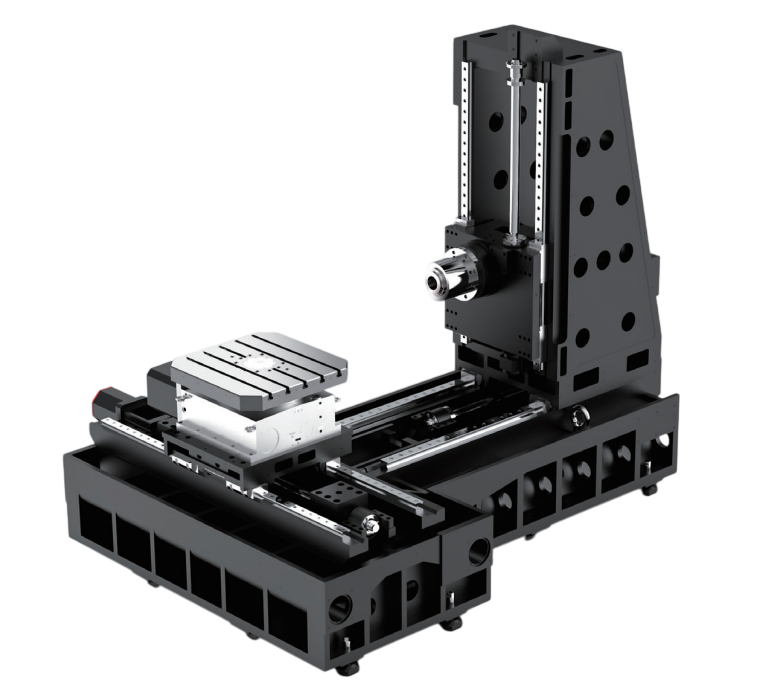

• Инвертированная Т-образная станина (Inverted T-Base): обеспечивает идеальное распределение нагрузки, повышенную жёсткость и виброустойчивость.
• FEA-оптимизированная структура: повышенная статическая жёсткость (>250 N/μm) и стабильность геометрии при тяжёлых режимах обработки.
• Поворотный стол Ø1250 мм: высокая точность индексирования (1°/0,001°) и плавность вращения при больших нагрузках.
• Шпиндель BT50 Ø190 мм: рассчитан на работу с твёрдыми металлами и сплавами, идеально подходит для глубокой обработки.
• Высокая мощность привода (до 18,5 кВт): стабильная работа при глубоком фрезеровании и растачивании.
• Магазин на 32 инструмента: автоматическая гидравлическая смена с временем цикла 1,8 секунды.
• Линейные направляющие по трём осям: высокая плавность, долговечность и точность позиционирования.
• Термостабильность: лабиринтная система охлаждения шпинделя и продувка воздухом предотвращают перегрев и загрязнение.
• Совместимость с системами ЧПУ FANUC, Mitsubishi, Siemens: гибкость настройки и высокая надёжность.
• Премиальные комплектующие: направляющие THK (Япония), подшипники NSK, пневматика SMC, электроника Schneider.
• Эргономика и безопасность: закрытый корпус, трёхцветная сигнальная лампа, улучшенная шумоизоляция, безопасная зона обслуживания.
Краткое описание:
HM-1250 — это мощный горизонтальный обрабатывающий центр с ЧПУ, разработанный для крупногабаритных деталей и пресс-форм. Инвертированная конструкция T-Base и усиленная станина обеспечивают высочайшую жёсткость, устойчивость и долговечность, а система автоматической смены инструмента и высокая мощность шпинделя делают станок универсальным решением для тяжёлого промышленного производства.

Горизонтальные обрабатывающие центры (Horizontal Machining Center)
Обзор продукта (Product Overview)
• Инвертированная конструкция колонны (Inverted T-column design): обеспечивает высокую жёсткость и устойчивость при обработке крупных деталей и повышает точность позиционирования.
• Многооперационная обработка: поддержка фрезерования, сверления, растачивания, нарезания резьбы и 2D/3D-контурной обработки.
• Отрасли применения: автомобилестроение, авиастроение, производство бытовой техники и промышленного оборудования.

Технические характеристики (Specs & Parameters)
| Параметр | Ед. изм. | HM-630 | HM-1000 | HM-1250 | HM-1000D | HM-1250D |
| --------------------------- | ------------ | ----------------------------- | ----------------------------- | ----------------------------- | ----------------------------- | ----------------------------- |
| Перемещения по осям (X/Y/Z) | мм | 1100 / 750 / 950 | 2000 / 1200 / 1250 | 2300 / 1200 / 1250 | 2000 / 1200 / 1250 | 2300 / 1200 / 1250 |
| Расстояние шпиндель–стол | мм | 115 – 1065 | 160 – 1260 | 160 – 1260 | 350 – 1600 | 350 – 1600 |
| Тип направляющих | — | Линейные направляющие (3 оси) | Линейные направляющие (3 оси) | Линейные направляющие (3 оси) | Линейные направляющие (3 оси) | Линейные направляющие (3 оси) |
| Размер стола | мм | Ø630 | Ø1000 | Ø1250 | Ø1000 | Ø1250 |
| Максимальная нагрузка | т | 1,0 | 1,2 | 1,5 | 1,2 | 1,5 |
| Количество столов | шт | 1 | 1 | 1 | 2 | 2 |
| Индексирование стола | ° | 1° / 0,001° | 1° / 0,001° | 1° / 0,001° | 1° / 0,001° | 1° / 0,001° |
| Тип шпинделя | — | BT50 | BT50 | BT50 | BT50 | BT50 |
| Скорость шпинделя | об/мин | 6000 | 6000 | 6000 | 6000 | 6000 |
| Привод шпинделя | — | Ременной | Ременной | Ременной | Ременной | Ременной |
| Быстрая подача (X/Y/Z) | м/мин | 30 / 30 / 20 | 10 / 10 / 10 | 10 / 10 / 10 | 10 / 10 / 10 | 10 / 10 / 10 |
| Тип сменщика инструмента | — | Гидравлический Swing Arm | Гидравлический Swing Arm | Гидравлический Swing Arm | Гидравлический Swing Arm | Гидравлический Swing Arm |
| Вместимость магазина | инструментов | 24 | 32 | 32 | 32 | 32 |
| Мощность шпинделя | кВт | 15 / 18,5 | 15 / 18,5 | 15 / 18,5 | 15 / 18,5 | 15 / 18,5 |
| Серводвигатели (X/Y/Z) | кВт | 3,0 / 3,0 / 3,0 | 3,0 / 3,0 / 3,0 | 3,0 / 3,0 / 3,0 | 3,0 / 3,0 / 3,0 | 3,0 / 3,0 / 3,0 |
| Точность позиционирования | мм | ±0,015 | ±0,02 | ±0,02 | ±0,02 | ±0,02 |
| Повторяемость | мм | ±0,005 | ±0,008 | ±0,008 | ±0,008 | ±0,008 |
| Давление воздуха | кг/см² | 6 | 6 | 6 | 6 | 6 |
| Питание | кВА | 30 | 35 | 35 | 35 | 35 |
| Габариты (Д×Ш×В) | мм | 4750 × 2900 × 2860 | 6830 × 4670 × 3400 | 7330 × 4670 × 3400 | 8000 × 5448 × 4498 | 8000 × 5448 × 4498 |
| Вес | т | 12 | 23 | 25 | 28 | 28 |
(Приведённые параметры носят справочный характер и могут изменяться без предварительного уведомления.)

Стандартная комплектация (Standard)
• Гидравлический Swing-Arm ATC;
• Жёсткое нарезание резьбы;
• Система подсветки рабочей зоны;
• Лабиринтная защита направляющих;
• Централизованная автоматическая смазка;
• Полностью закрытый корпус из листовой стали;
• Система охлаждения шпинделя;
• Электрический шкаф с теплообменником;
• Сигнальная трёхцветная лампа;
• Набор анкерных болтов и выравнивающих площадок.
Опциональная комплектация (Optional)
• Энкодеры по 3 осям (Heidenhain/Fagor);
• Конвейер для стружки;
• Система подачи СОЖ через шпиндель;
• Автоматический тестер инструмента;
• Маслоотделитель дискового типа;
• 4-я ось;
• Магазин на 40 или 60 инструментов;
• Датчик поломки инструмента;
• Измерительная система Renishaw;
• Автоматический контроль температуры.
