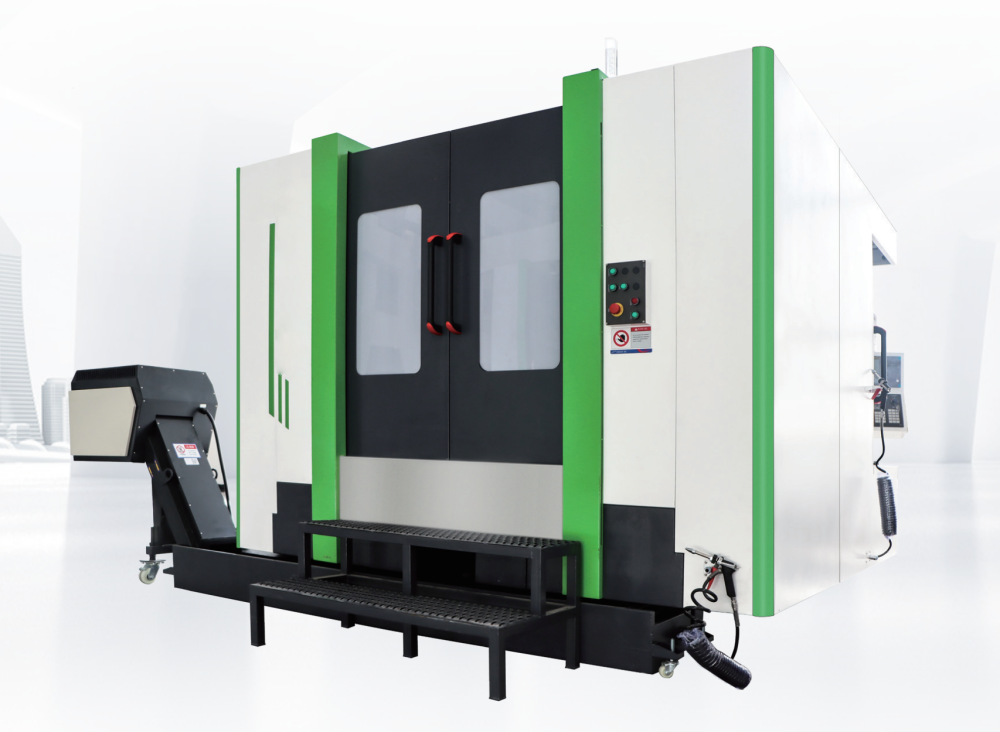

KADAMM HM-500C Горизонтально обрабатывающий центр

KADAMM HM-500C — Горизонтальный обрабатывающий центр с ЧПУ (Cross-Slide конструкция)

HM-500C — это высокоточный горизонтальный обрабатывающий центр нового поколения с ЧПУ, разработанный по схеме Cross-Slide (крестовой сдвиг). Такая компоновка обеспечивает превосходную жёсткость, минимальные вибрации и стабильность при обработке деталей средней и крупной массы.
Модель HM-500C ориентирована на производство деталей для автомобильной промышленности, станкостроения, приборостроения, медицинского оборудования и пресс-форм. Благодаря использованию трёхосевых линейных направляющих, мощного шпинделя BT40 и высокой скорости подачи, станок обеспечивает точную обработку при высоких нагрузках и длительных производственных циклах.
Характеристики:
| Параметр | Значение |
| ---------------------------------------- | ----------------------------- |
| Перемещения по осям (X/Y/Z) | 1100 / 750 / 600 мм |
| Расстояние от центра шпинделя до стола | 50 – 550 мм |
| Расстояние от центра шпинделя до колонны | 100 – 700 мм |
| Тип направляющих | Линейные направляющие (3 оси) |
| Размер стола | 500 × 500 мм |
| Максимальная нагрузка на стол | 0,5 т |
| Количество столов | 1 |
| Индексирование стола | 1° / 0,001° |
| Максимальный диаметр заготовки | Ø1100 мм |
| Тип шпинделя | BT40 |
| Скорость шпинделя | до 12 000 об/мин |
| Привод шпинделя | Ременной |
| Быстрая подача (X/Y/Z) | 36 / 36 / 36 м/мин |
| Максимальная подача резания | 10 м/мин |
| Тип сменщика инструмента | Дисковый тип |
| Вместимость магазина | 32 инструмента |
| Время смены инструмента | 4,9 с |
| Мощность шпинделя | 11 / 15 кВт |
| Серводвигатели (X/Y/Z) | 3,0 / 3,0 / 3,0 кВт |
| Точность позиционирования | ±0,015 мм |
| Повторяемость | ±0,006 мм |
| Давление воздуха | 6 кг/см² |
| Габариты (Д×Ш×В) | 4520 × 3650 × 3230 мм |
| Вес | 9 т |
| Питание | 30 кВА |


Преимущества:
• Конструкция Cross-Slide: повышенная жёсткость и устойчивость при фрезеровании и растачивании.
• Шпиндель BT40 с ременным приводом обеспечивает высокую мощность, стабильную работу и точность при 12 000 об/мин.
• Трёхосевая система линейных направляющих гарантирует плавное движение и минимальный износ.
• Индексируемый поворотный стол с шагом 1°/0,001° обеспечивает точное позиционирование заготовки.
• Автоматическая смена инструмента (ATC) на 32 позиции с дисковым механизмом и быстрым временем смены (4,9 с).
• Энкодеры Heidenhain/Fagor (опционально) обеспечивают микронную точность позиционирования.
• Оптимизированная литая станина повышает виброустойчивость и сохраняет геометрию при длительной работе.
• Эффективная система охлаждения и термостабилизации шпинделя.
• Интеллектуальная ЧПУ-система Mitsubishi M80 — высокая точность управления движением.
• Премиальные комплектующие: направляющие THK (Япония), подшипники NSK, пневматика SMC, электроника Schneider.
Краткое описание:
HM-500 — это высокопроизводительный горизонтальный обрабатывающий центр с ЧПУ, сочетающий в себе компактность, точность и надёжность. Модель идеально подходит для обработки деталей сложной формы и высокой чистоты поверхности. Оптимальное решение для производств, где важны стабильность, качество и экономичность обработки.
Горизонтальные обрабатывающие центры (Horizontal Machining Center)
Обзор продукта (Product Overview)

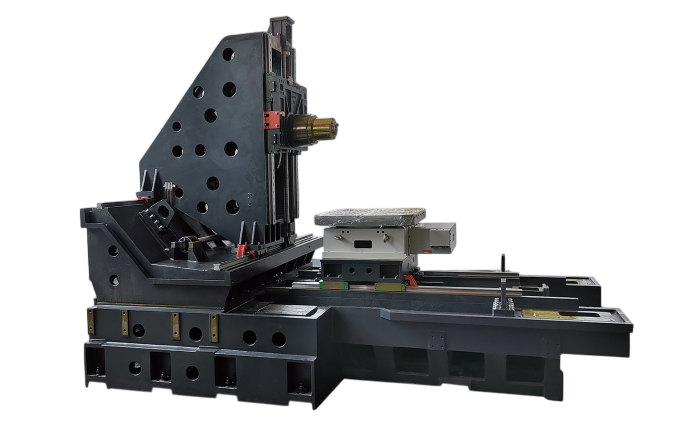

• Поперечно-сдвижная конструкция (Cross-Slide Structure): обеспечивает повышенную жёсткость и точность при работе с крупными деталями.
• Линейные направляющие X/Y/Z: для высокоточной и плавной обработки.
• Области применения: автомобилестроение, мотоциклы, электроника 3C, медицинские устройства, инструментальное производство, изготовление пресс-форм.
Оптико-механические характеристики HM-500
Шпиндельный узел:
• Прямой привод BT40 (Direct Drive), скорость до 12 000 об/мин.
• Автоматическая термостабилизация.
• Опционально — шпиндель BT40/12 000 об/мин или BT50/6 000 об/мин (с подшипниками P4 уровня).
Колонна:
• Усиленная литая конструкция с внутренними каналами охлаждения.
• Жёсткость при статических нагрузках свыше 200 N/мкм.
Перемещения:
• Оси X/Y/Z — 1100/750/600 мм.
• Система энкодеров для высокой точности позиционирования.
Стол:
• Размеры: 500 × 500 мм.
• Нагрузка: до 0,6 т.
• Индексирование стола 1°/0,001° (в зависимости от конфигурации).
Основание:
• Усиленная станина, оптимизированная по методу конечных элементов (FEA).
Автоматическая смена инструмента (ATC):
• Магазин на 24 / 32 / 40 инструментов (опционально).
• Дисковый тип сменщика с временем замены около 4,9 с.
Технические характеристики (Specs & Parameters)
| Параметр | Единицы | HM-500C | HM-500D |
| ---------------------------------------- | ------------ | ----------------------------- | ----------------------------- |
| Перемещения X/Y/Z | мм | 1100 / 750 / 600 | 1100 / 750 / 600 |
| Расстояние от центра шпинделя до стола | мм | 50 – 550 | 0 – 750 |
| Расстояние от центра шпинделя до колонны | мм | 100 – 700 | 140 – 740 |
| Тип направляющих | — | Линейные направляющие (3 оси) | Линейные направляющие (3 оси) |
| Размер стола | мм | 500 × 500 | 500 × 500 |
| Максимальная нагрузка | т | 0,5 | 0,6 |
| Количество столов | шт | 1 | 1 |
| Индексирование стола | ° | 1° / 0,001° | 1° / 0,001° |
| Максимальный диаметр заготовки | мм | Ø1100 | Ø700 |
| Тип шпинделя | — | BT40 | BT40 |
| Скорость шпинделя | об/мин | 12 000 | 12 000 |
| Привод | — | Ременной | Ременной |
| Быстрая подача (X/Y/Z) | м/мин | 36 / 36 / 36 | 36 / 36 / 36 |
| Максимальная подача резания | м/мин | 10 | 10 |
| Тип сменщика инструмента | — | Дисковый тип | Дисковый тип |
| Вместимость магазина | инструментов | 32 | 32 |
| Время смены инструмента | сек | 4,9 | 4,9 |
| Мощность шпинделя | кВт | 11 / 15 | 11 / 15 |
| Серводвигатели (X/Y/Z) | кВт | 3,0 / 3,0 / 3,0 | 3,0 / 3,0 / 3,0 |
| Точность позиционирования | мм | ±0,015 | ±0,015 |
| Повторяемость | мм | ±0,006 | ±0,006 |
| Давление воздуха | кг/см² | 6 | 6 |
| Питание | кВА | 30 | 30 |
| Габариты (Д×Ш×В) | мм | 4520 × 3650 × 3230 | 4732 × 3904 × 3230 |
| Вес | т | 9 | 10 |
(Приведённые параметры носят справочный характер и могут изменяться без предварительного уведомления.)

Стандартная комплектация
• Система автоматической смазки;
• Полностью закрытый корпус;
• Система охлаждения шпинделя;
• Магазин инструментов (ATC);
• Трёхосные энкодеры;
• Жёсткое нарезание резьбы;
• Бак и насос охлаждающей жидкости;
• Подсветка рабочей зоны;
• Автоматическое отключение по M30;
• Сигнальная лампа;
• Комплект выравнивающих болтов.
Опциональная комплектация
• Конвейер для стружки;
• Маслоотделитель дискового типа;
• Автоматический тестер инструмента;
• Система подачи СОЖ через шпиндель;
• Четвёртая ось;
• Датчики измерения инструмента;
• Дополнительные оптические шкалы;
• 3-х осевая линейная система ATC.
Общее описание
HM-500 — это поколение горизонтальных обрабатывающих центров, сочетающих компактные размеры и высокую точность. Конструкция типа Cross-Slide обеспечивает исключительную стабильность и плавность движения по всем осям, а мощный шпиндель и линейные направляющие позволяют выполнять сложные операции при минимальных вибрациях.
Станки HM-500C и HM-500D широко применяются в автомобилестроении, аэрокосмической отрасли, производстве пресс-форм и медицинского оборудования. Модель отличается высокой скоростью обработки, точным позиционированием и возможностью интеграции дополнительных осей и систем охлаждения.
Благодаря продуманной конструкции и использованию компонентов мирового уровня (THK, NSK, SMC, Schneider, Mitsubishi CNC), серия YSH обеспечивает стабильную работу, длительный ресурс и оптимальное соотношение производительности и стоимости.
