KADAMM HM-500L Горизонтальный обрабатывающий центр

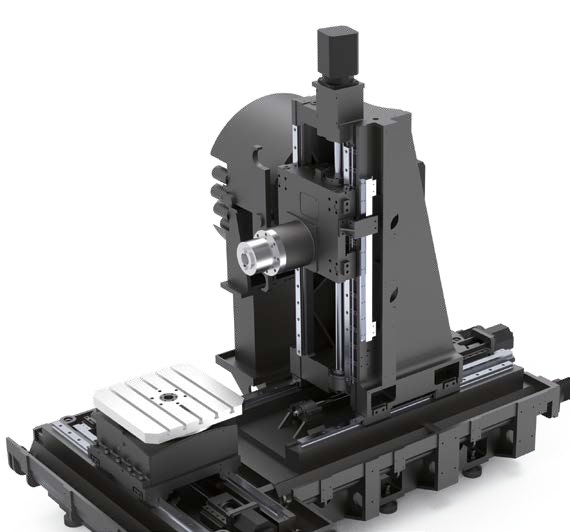

HM-500L — это высокоточный горизонтальный обрабатывающий центр, разработанный специально для таких отраслей, как автомобилестроение, военная и авиационная промышленность. Станок имеет общую Т-образную конструкцию, обеспечивающую высокую точность, стабильность и эффективность. Благодаря широким возможностям конфигурации и разнообразным вариантам автоматизации, он способен удовлетворять требованиям обработки различных типов деталей.

Высокая точность

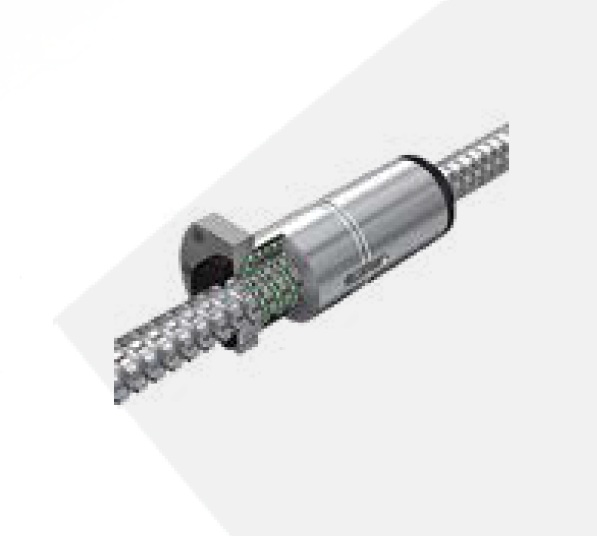

Система привода с шарико-винтовой передачей высокой точности
Трансмиссионная система станка оснащена прецизионным шарико-винтовым механизмом и рациональной системой подшипников, что снижает нагрев винта и подшипников, повышая точность обработки.

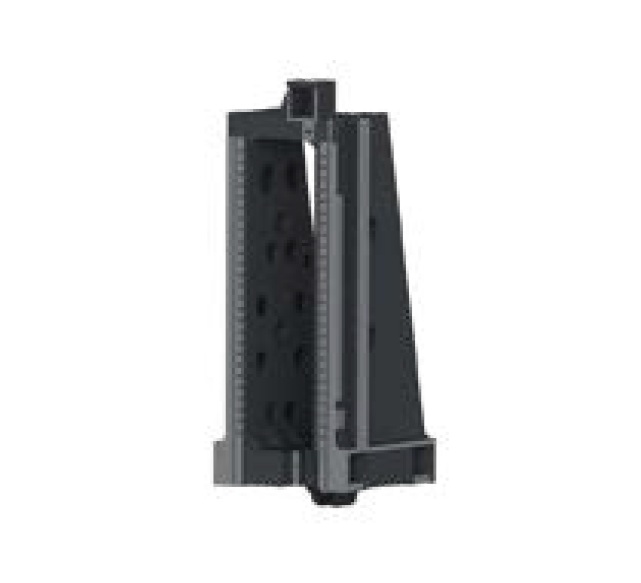

Основание двигателя по оси Y и колонна с двойными стенками выполнены цельнолитым способом.
Колонна станка отливается по технологии двойной стенки, что увеличивает жёсткость конструкции. Основание двигателя по оси Y и колонна отливаются вместе, обеспечивая высокую точность и стабильность работы станка.

Термически симметричный шпиндельный блок с высокопроизводительным шпинделем.
Шпиндельный блок серии H использует двухступенчатую зубчатую передачу, что позволяет выполнять как скоростную, так и тяжёлую обработку. Конструкция шпиндельного блока выполнена с термической симметрией, что повышает управляемость тепловыми деформациями и обеспечивает стабильность температуры.

Высокая жёсткость и стабильность

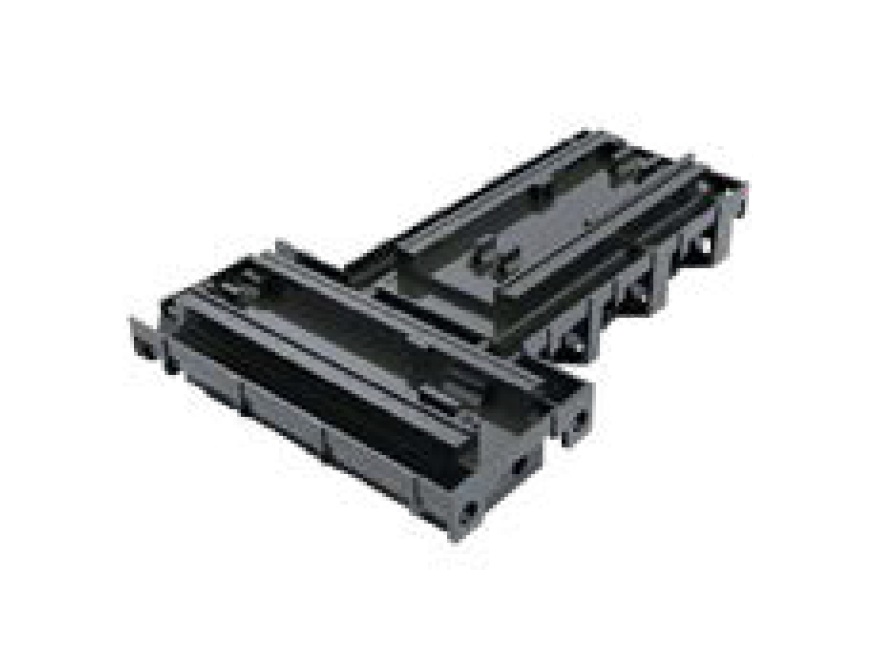

Широкая база направляющих по оси X, низкий центр тяжести
Поверхность установки направляющих оси X выполнена с большим размахом и низким центром тяжести, что повышает общую жёсткость конструкции станка. Благодаря низкому центру тяжести привод обеспечивает высокую стабильность во время обработки.

Оснащение тяжёлыми роликовыми или закалёнными стальными направляющими
KADAMM HM-500L оснащен тяжёлыми роликовыми направляющими, обладающими высокой грузоподъёмностью, точностью и стабильностью.

Современный производственный процесс

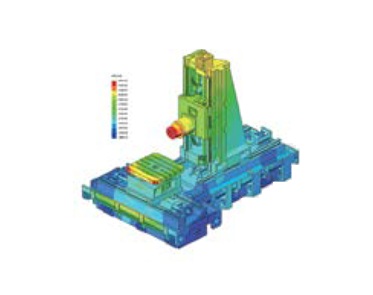

Основные отливки станка изготовлены из высокопрочного чугуна, прошедшего повторное старение и термообработку для снятия внутренних напряжений. Точная обработка и контроль процессов повышают стабильность характеристик и повторяемость параметров. Основные поверхности проходят сборку с низкими остаточными напряжениями, что обеспечивает высокую точность и долговечность станка.

Высокая эффективность

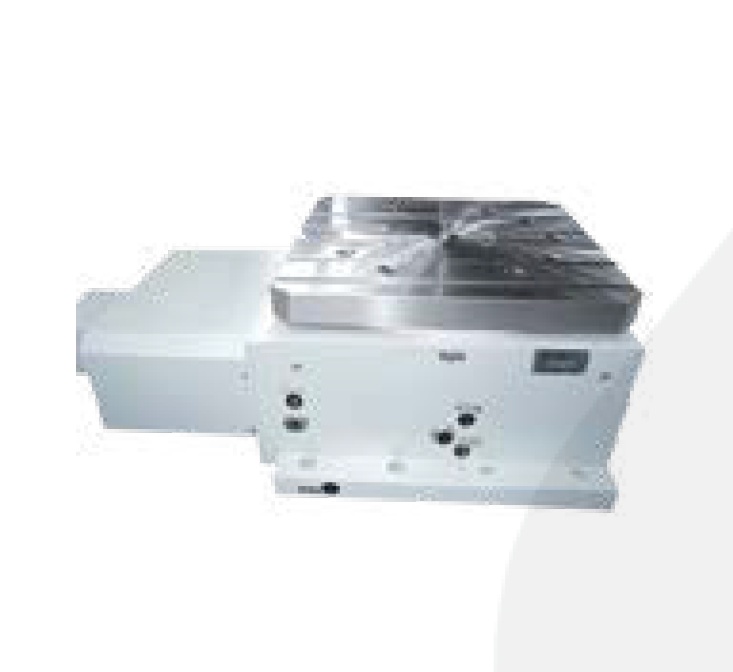

Высокоточный поворотный стол поддерживает дискретность позиционирования до 0,001° и оснащён стандартными интерфейсами модульного подключения.

Высокая точность и жёсткость:
- В стандартную комплектацию входит позиционируемый стол с индексом 1°;
- В качестве опции доступен поворотный стол с точностью 0,001°;
- Благодаря использованию четырёх увеличенных центрирующих конусов, повышена общая жёсткость конструкции;
- Система оснащена датчиком герметичности, что обеспечивает точное и надёжное позиционирование.

Высокая производительность и модульность:

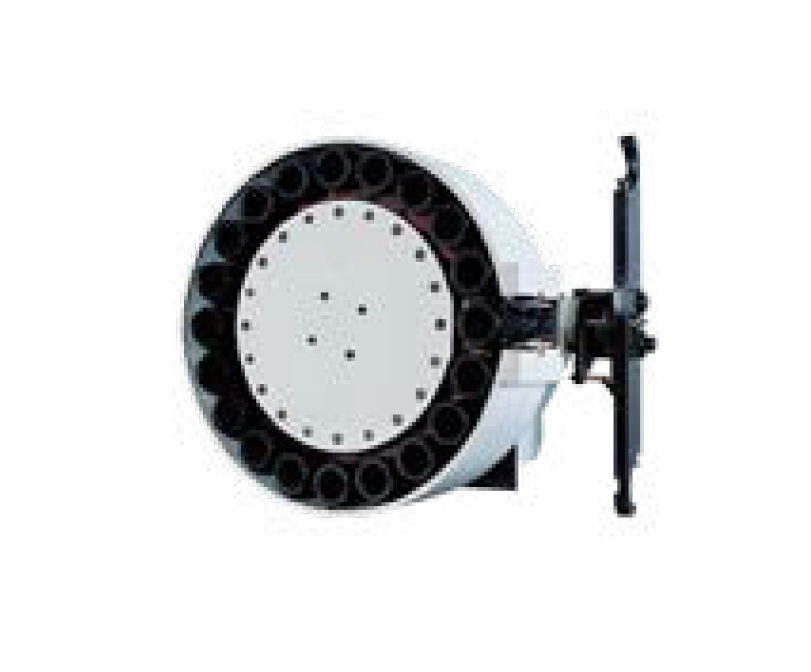

- Прецизионный цепной магазин инструмента, оснащённый автоматическим механизмом смены инструмента, обеспечивает быструю смену оснастки;
- Функция предварительного выбора инструмента значительно сокращает время, когда станок не выполняет резание;
- Опционально возможна установка сервоприводного магазина для повышения эффективности обработки;
- Кулачковый механизм смены инструмента гарантирует надёжную работу при смене длинных и крупногабаритных инструментов.

Ключевые преимущества:
- Прецизионная точность поворота до 0,001°;
- Повышенная жёсткость за счёт усиленных узлов;
- Быстрая смена инструмента и высокая автоматизация;
- Возможность масштабирования под требования производства.

Различные типы шпинделей позволяют удовлетворять разнообразные требования к обработке.

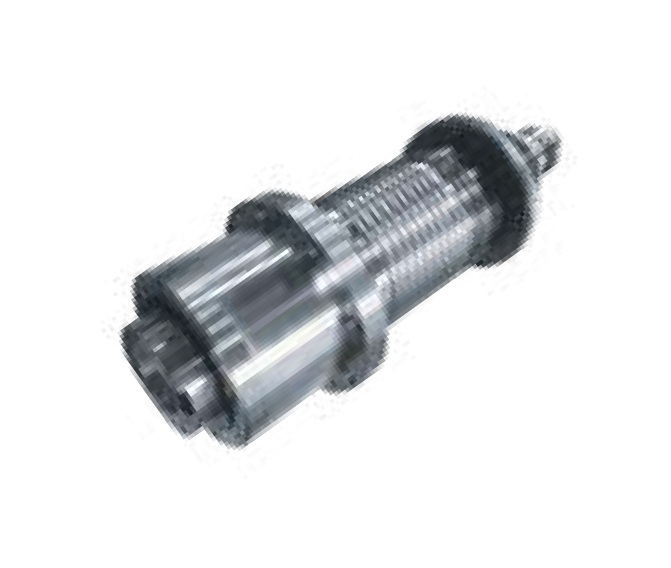

Механический шпиндель:
- Используется передача через редуктор, обеспечивающая максимальную скорость вращения до 6000 об/мин.
- Разработан для обработки с высоким крутящим моментом:

Шпиндель оснащён подшипниками большого диаметра, что повышает его жёсткость и устойчивость при нагрузках.

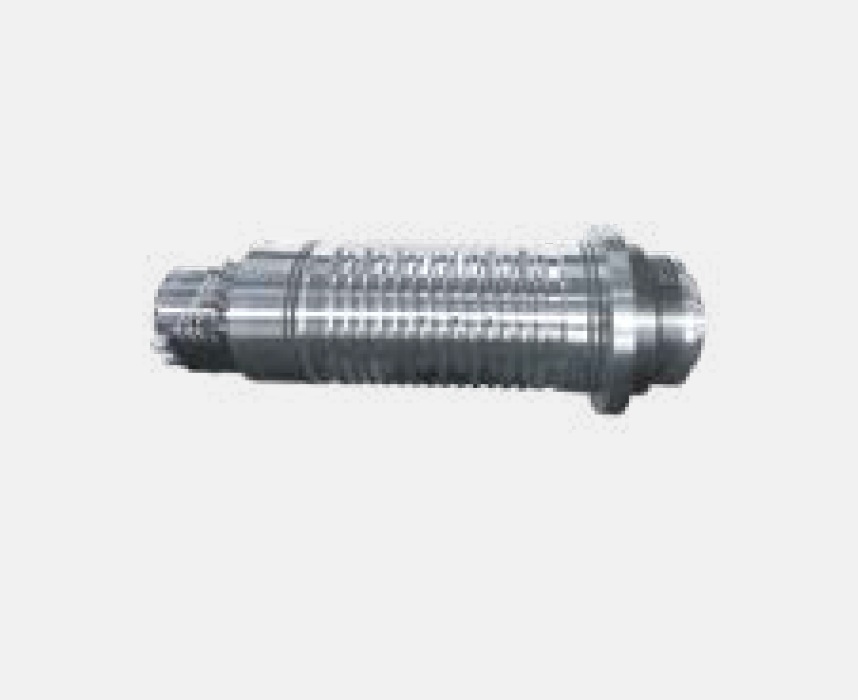

Электрический шпиндель (опция):
- Возможна установка встроенного электрошпинделя с максимальной скоростью вращения 10 000 об/мин и крутящим моментом 623 Н·м (15%).
- Предназначен для высокоскоростной и высокомоментной обработки с широкой областью применения.

Удобство эксплуатации

Новая система управления обеспечивает пользователю более комфортную работу, оснащена функциями обнаружения перегрузки, предупреждений и интеллектуального обслуживания, что делает эксплуатацию станка ещё более безопасной и «умной».

Интеллектуальное управление нагрузкой шпинделя (опция)
Система автоматически регулирует скорость подачи в зависимости от нагрузки и температуры шпинделя, повышая эффективность и защищая инструмент.
Это позволяет одновременно сократить цикл обработки и увеличить срок службы инструмента.

Автоматическое резервное копирование данных
Все данные из SRAM (параметры, смещения, программы) автоматически сохраняются во FROM и обновляются через определённые интервалы времени.
В случае потери данных система позволяет восстановить параметры из резервных копий, обеспечивая стабильную работу и защиту информации.

Интеллектуальная система контроля и обслуживания
Позволяет выполнять ежедневные, еженедельные, ежемесячные и плановые проверки через 1500 и 3000 часов работы. Система визуализирует процессы обслуживания и состояния оборудования, помогая планировать профилактические меры.

Интуитивное отображение состояния сменного стола
- Специальный экран для отображения состояния стола;
- Мониторинг в реальном времени положения паллеты и состояния механизма;
- Быстрое восстановление после нештатной остановки.

Упрощённое управление магазином инструмента и диагностикой сигналов
- Одним нажатием выполняется инициализация и обновление параметров магазина инструмента.
- Упрощённое обучение точек смены инструмента.
- Быстрая настройка под крупные инструменты и фиксацию смены инструмента, чтобы избежать ошибок при работе.

Отображение сигналов автоматической линии
- Одним нажатием вызываются данные для отладки и интеграции станка в производственную линию.
- Мониторинг в реальном времени работы линии, систем транспортировки и автоматизации.
- Возможность настройки интерфейса сигналов под различные типы производств.

Автоматизация, адаптированная под различные формы производства
- Линейная паллетная система:
- Многоформатная комбинированная система паллет, обеспечивающая высокую гибкость для удовлетворения потребностей автоматизации в различных производственных конфигурациях;
- Управление на основе ПК — безопасное и надёжное автоматическое управление;
- Модульная система хранения и транспортировки материалов, обеспечивающая лёгкое расширение производственных линий.

Многопаллетная автоматизированная система:
- Высокая гибкость: подходит для автоматизированной гибкой обработки небольших партий и множества типов заготовок на одном станке, с возможностью длительной автономной работы без участия оператора;
- Простота использования: гибкая система с удобной установкой и лёгким обслуживанием, допускающая быструю адаптацию и доработку на месте;
- Интеграция: высокая степень взаимодействия между станками и системами автоматизации, что экономит производственную площадь и повышает эффективность работы.

Характеристики:
Рабочий стол
Размер стола: 500×500 мм
Допустимая нагрузка: 600 кг
Количество паллет: 2 шт.
Минимальный шаг поворота: 1° / 0.001°
Скорость вращения стола: 16 об/мин
Время смены паллет: 12 с
Диапазон обработки
Перемещения по осям (X/Y/Z): 800 / 700 / 800 мм
Индексирование оси B: 1° × 360°
Макс. диаметр обрабатываемой детали: Φ700 мм
Макс. высота обрабатываемой детали: 800 мм
Расстояние между торцом шпинделя и центром стола:
Макс.: 900 мм
Мин.: 100 мм
Расстояние между центром шпинделя и поверхностью стола:
Макс.: 750 мм
Мин.: 50 мм
Шпиндель
Конус (7:24): BT50
Максимальная скорость вращения: 6000 об/мин
Мощность главного двигателя (Con/S2 15 мин): 11 / 15 кВт
Выходной крутящий момент (Con/S2 15 мин): 359 / 490 Н·м
Инструментальный магазин
Ёмкость магазина: 40 инструментов
Максимальная длина инструмента: 500 мм
Максимальный вес инструмента: 25 кг
Максимальный диаметр инструмента (соседний / отдельный): Φ125 / Φ250 мм
Время смены инструмента (T–T): 3.5 с
Подача
Максимальная скорость резания (X/Y/Z): 1–30000 мм/мин
Быстрая подача (X/Y/Z): 30 м/мин
Точность позиционирования
Оси X/Y/Z: 0.01 мм
Оси X/Y/Z (с линейной шкалой): 0.008 мм
Ось B (1°×360): 8″
Повторяемость
Оси X/Y/Z: 0.006 мм
Оси X/Y/Z (с линейной шкалой): 0.005 мм
Ось B (1°×360): 3″
Система ЧПУ
Тип: FANUC 0i-MF
Габариты
Размеры (Д×Ш×В): 4525 × 3800 × 3250 мм
Площадь установки (Д×Ш): 6300 × 5000 мм

Стандартное оснащение:
- Система управления FANUC Oi MF PLUS;
- Механический шпиндель 6000 об/мин;
- Магазин инструмента BT50-40T;
- Позиционирование паллет 1°;
- Система подачи СОЖ через шпиндель;
- Очистка шпинделя воздушным потоком.

Опции:
- Система подачи СОЖ под давлением;
- Гидравлический интерфейс для креплений;
- Автоматическая дверь и система ополаскивания;
- Контроль инструмента;
- Индексация паллет.

Электрический шпиндель (опция)
Максимальная скорость шпинделя: 10000 об/мин
Мощность шпинделя: 30 кВт
Максимальный крутящий момент (15%): 623 Н·м
Конус шпинделя: BBT50
