KADAMM HM-800T Горизонтально обрабатывающий центр

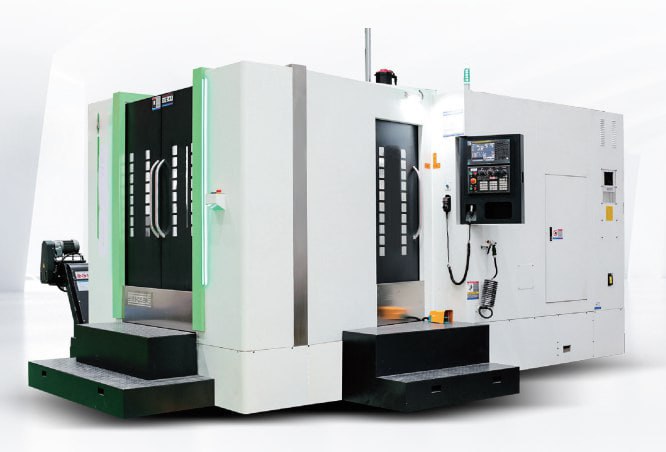

KADAMM HM-800T — Горизонтальный обрабатывающий центр с ЧПУ (классическая Т-образная конструкция)

HM-800T — это профессиональный горизонтальный обрабатывающий центр промышленного класса с ЧПУ, созданный на основе классической Т-образной станины (T-Structure), обеспечивающей исключительную жёсткость, стабильность и долговременную точность. Конструкция с пониженным центром тяжести колонны повышает устойчивость и снижает вибрации при глубокой обработке, что делает станок идеальным для серийного производства корпусных деталей, пресс-форм и структурных компонентов.
Модель оснащена высокоточным шпинделем BT50, мощной системой привода, линейными направляющими по трём осям и жёсткой станиной, что гарантирует высокую точность и эффективность при обработке тяжёлых заготовок. Станок сочетает энергоэффективность, надёжность и универсальность, обеспечивая превосходные результаты при производстве с высокой точностью.
Характеристики:
| Параметр | Значение |
| ----------------------------- | ------------------------------------- |
| Перемещения по осям (X/Y/Z) | 1300 / 800 / 1000 мм |
| Расстояние шпиндель–стол | 150 – 950 мм (опционально до 1200 мм) |
| Тип направляющих | Линейные направляющие (3 оси) |
| Размер стола | 800 × 800 мм |
| Максимальная нагрузка на стол | 1,2 т |
| Количество столов | 1 |
| Индексирование стола | 1° / 0,001° |
| Тип шпинделя | BT50 |
| Скорость шпинделя | до 6 000 об/мин |
| Привод шпинделя | Ременной |
| Быстрая подача (X/Y/Z) | 36 / 36 / 30 м/мин |
| Максимальная подача резания | 10 м/мин |
| Тип сменщика инструмента | Дисковый тип |
| Вместимость магазина | 24 инструмента |
| Время смены инструмента | 1,4 с |
| Мощность шпинделя | 15 / 18,5 кВт |
| Серводвигатели (X/Y/Z) | 3,0 / 3,0 / 3,0 кВт |
| Точность позиционирования | ±0,02 мм |
| Повторяемость | ±0,008 мм |
| Давление воздуха | 6 кг/см² |
| Питание | 35 кВА |
| Габариты (Д×Ш×В) | 5839 × 5636 × 3050 мм |
| Вес | 17 т |


Преимущества:
• Классическая Т-образная станина (T-Structure): оптимальное распределение нагрузки, стабильность и высокая жёсткость при тяжёлой резке.
• Пониженный центр тяжести оси X: повышенная устойчивость колонны и улучшенная точность при динамических нагрузках.
• Шпиндель BT50 Ø190 мм: надёжная работа при высоких крутящих моментах, идеально подходит для обработки стали, чугуна и сплавов.
• Система паллетного стола: ускоренная смена заготовок и возможность непрерывного цикла обработки.
• Линейные направляющие по трём осям: плавность движения, низкий уровень трения и повышенная долговечность.
• Точная автоматическая смена инструмента (ATC): магазин на 24 позиции с быстрым временем смены (1,4 с).
• Эффективная термостабилизация: поддержание точности даже при длительных производственных циклах.
• Премиальные компоненты: направляющие THK (Япония), подшипники NSK, пневматика SMC, электроника Schneider, система управления Mitsubishi/FANUC.
• Опции: подача СОЖ через шпиндель, конвейер для стружки, измеритель инструмента, 4-я ось и система охлаждения маслом.
• Энергосбережение и надёжность: низкий уровень вибраций и минимальные затраты на обслуживание.
Краткое описание:
HM-800T — это мощный и надёжный горизонтальный обрабатывающий центр с ЧПУ, предназначенный для высокоточной обработки корпусных и пресс-форменных деталей. Благодаря Т-образной конструкции, высокой жёсткости и прецизионной кинематике станок обеспечивает стабильную точность, производительность и длительный срок службы при минимальных эксплуатационных издержках.

Горизонтальные обрабатывающие центры (Horizontal Machining Center)
Обзор продукта (Product Overview)
• Конструкция T-типа (T-Structure Bed): обеспечивает долговременную геометрическую стабильность (точность до ±0,005 мм) и снижает инерцию движущихся узлов, повышая точность при высокоскоростной обработке.
• Дифференциальная высота оси X: снижает центр тяжести колонны, повышая устойчивость и точность позиционирования.
• Оптимизация конструкции: улучшенная жёсткость и точность при обработке деталей сложной формы.
• Основное назначение: серийное производство корпусов, пресс-форм, каркасных деталей и элементов с высокой точностью обработки.
Оптико-механические характеристики (HM-800T пример)
Станина и конструкция:

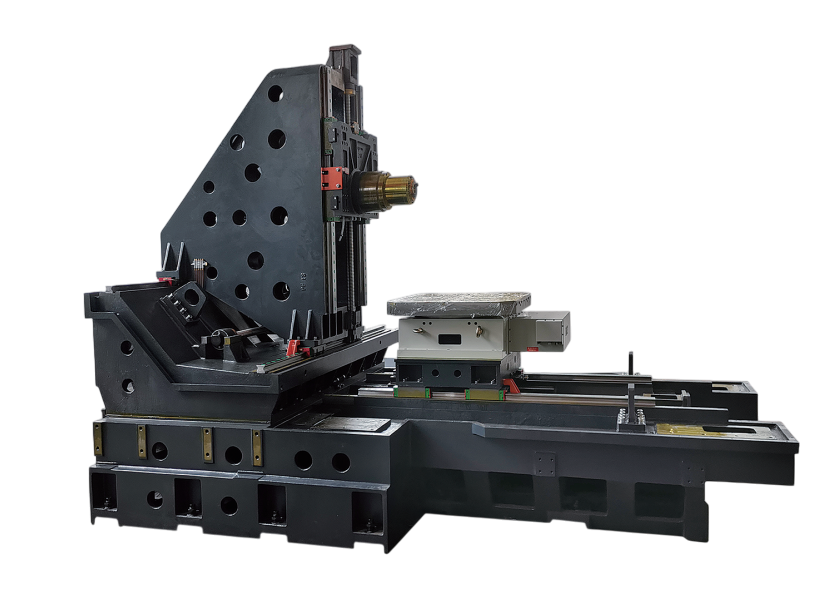

• T-образная станина с двухуровневой направляющей по оси X — обеспечивает повышенную жёсткость и устойчивость.
• Усиленная треугольная геометрия конструкции с дополнительными рёбрами жёсткости.
• Минимальные вибрации при глубокой резке и работе с массивными заготовками.
Система стола:
• Паллетная система для непрерывной подачи деталей.
• Возможность внешней установки заготовок для ускорения смены.
• Размер рабочей поверхности — 800×800 мм.
• Поворотный стол с индексированием 1°/0,001° (опционально).
Шпиндель:
• BT50 Ø190 мм, производство Тайвань.
• Высокожёсткие подшипники и охлаждение кольцевым контуром.
• Пневматическая очистка шпинделя от пыли.
• Двигатель FANUC высокой мощности (BiiP30/BiiP3000) — оптимален для тяжёлых режимов резания.
Точность:
• Опционально устанавливаются энкодеры Heidenhain/Fagor с разрешением ±5 мкм.
Система ATC (смена инструмента):
• Тайваньская система VFD-контроля.
• Быстрая смена инструмента, стабильная подача, до 40 инструментов.
Технические характеристики (Specs & Parameters)
| Параметр | Единица | HM-500T Pro  | HM-800T | HM-800TD |
| --------------------------- | ------------ | ----------------------------- | ----------------------------- | ----------------------------- |
| Перемещения X/Y/Z | мм | 800/750/800 | 1300/800/1000 | 1300/800/1000 |
| Расстояние шпиндель–стол | мм | 50–800 | 150–950 (опция 1200) | 150–950 (опция 1200/1350) |
| Тип направляющих | — | Линейные направляющие (3 оси) | Линейные направляющие (3 оси) | Линейные направляющие (3 оси) |
| Размер стола | мм | 500×500 | 800×800 | 800×800 |
| Максимальная нагрузка | т | 1,0 | 1,2 | 1,2 |
| Количество столов | шт | 1 | 1 | 1 |
| Индексирование стола | ° | 1° / 0,001° | 1° / 0,001° | 1° / 0,001° |
| Тип шпинделя | — | BT50 (HSK-A100) | BT50 | BT50 |
| Скорость шпинделя | об/мин | 10 000 | 6 000 | 6 000 |
| Привод шпинделя | — | Встроенный | Ременной | Ременной |
| Быстрая подача (X/Y/Z) | м/мин | 60/60/60 | 36/36/30 | 36/36/30 |
| Максимальная подача резания | м/мин | 10 | 10 | 10 |
| Вместимость магазина | инструментов | 45 | 24 | 45 |
| Время смены инструмента | сек | 1,2 | 1,4 | 1,4 |
| Мощность шпинделя | кВт | 18,5 / 30 | 15 / 18,5 | 18,5 / 22 |
| Серводвигатели (X/Y/Z) | кВт | 3,0 / 3,0 / 3,0 | 3,0 / 3,0 / 3,0 | 3,0 / 3,0 / 3,0 |
| Точность позиционирования | мм | ±0,015 | ±0,02 | ±0,02 |
| Повторяемость | мм | ±0,006 | ±0,008 | ±0,008 |
| Давление воздуха | кг/см² | 6 | 6 | 6 |
| Питание | кВА | 30 | 35 | 35 |
| Габариты (Д×Ш×В) | мм | 5100×3900×3600 | 5839×5636×3050 | 7000×5265×3120 |
| Вес | т | 12,5 | 17 | 19 |
(Приведённые параметры носят справочный характер и могут изменяться без предварительного уведомления.)

Стандартная комплектация (Standard)
• Swing-arm ATC (с поворотным рычагом);
• Жёсткое нарезание резьбы;
• Двойная подсветка рабочей зоны;
• Система смазки с герметичной подачей;
• Централизованная автоматическая смазка;
• Полностью закрытый металлический кожух;
• Система охлаждения шпинделя;
• Кабинетный теплообменник;
• Световая сигнализация;
• Анкерные болты и площадки.
Опциональная комплектация (Optional)
• Энкодеры по 3 осям;
• Конвейер для стружки;
• Система подачи СОЖ через шпиндель;
• 4-я ось;
• Автоматический тестер инструмента;
• Маслоотделитель;
• Система ATC на 40 или 60 инструментов;
• Модуль измерения инструмента и детали;
• Датчик контроля поломки инструмента.
Общее описание
Данная серия — это поколение горизонтальных обрабатывающих центров, спроектированных по классической Т-образной схеме, обеспечивающей идеальное распределение нагрузки и высокую точность позиционирования.
Машины этой серии оптимизированы для тяжёлой обработки при сохранении микронной точности и идеально подходят для серийного производства деталей коробчатого типа, пресс-форм, корпусов и инженерных компонентов.
