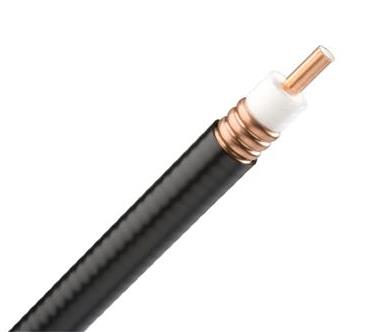

Коаксиальный кабель Andrew LDF4RK-50A (Commscope)

Производитель
Andrew

Цена по запросу

RUB
Есть в наличии

Доставка

Звоните: 8 (800) 505 92 60
8 (495) 109 02 08
Пишите: sales@bbrc.ru
Оплата

Доставка по всей России и СНГ

Гарантия качества
Бесплатное составление ТЗ
Официальная гарантия
yandex_market

Описание Товара

  Коаксиальный кабель Andrew LDF4RK-50А

Название модели:

LDF4RK-50A

Применение:

Радиочастотные системы с импедансом 50 Ом.

  О товаре

Высокочастотный огнестойкий коаксиальный кабель Andrew LDF4RK-50А размером 1/2"задействован во многих областях: стационарных и мобильных телефонных сетях, радио и телевидении, а также как джамперные соединения. Кабель работает в частотном промежутке от 0,5 МГц до 8800 МГц.

Andrew LDF4RK-50А сделан из оболочки, внешнего проводника, диэлектрика и внутреннего проводника.

Оболочка изготовлена из специального полиолефина, который плохо поддаётся горению и выделяет меньше дыма, чем полиэтилен.

Внешний проводник изготовлен из медной трубки. Оплетка гофрирована, в силу чего чему минимальный радиус изгиба кабеля равен 51 мм. Этот элемент изделия служит и заземляющей жилой, и защитным экраном от электрических шумов и наводок, которые формируются сигналами в других проводниках.

Внешний и внутренний проводники надежно изолированы друг от друга при помощи слоя диэлектрика из вспененного полиэтилена, чтобы предотвратить короткие замыкания и потери данных.

Этот материал обладает влагоотталкивающими свойства и способен долго сохранять свои характеристики. Диэлектрический материал данного типа способствует снижению коэффициента затухания, а также точно соответствует техническим данным кабеля с воздушным наполнением. Вспененный полиэтилен и внутренний проводник склеены. При помощи этого простого прием удается существенно увеличить механическую прочность и сохранить термическую целостность.

Внутренний проводник сделан из алюминиево-медной проволоки. Это основной передающий электрические сигналы компонент.

Изделие устойчиво к помехам, а затухание сигнала в нем выражено гораздо меньше, нежели у кабельной продукции с витой парой. Эти свойства кабеля позволяют использовать его для передачи данных на большие дистанции, а также на случай высокоскоростной передачи на несложном оборудовании.

  Конструкция и характеристики

 Коаксиальный кабель Andrew LDF4-50А характеристики


  Аналоги кабеля LDF4RK-50A

  Совместимые разъемы

  Соответствие стандартам

RoHS 2011/65/EU

Соответствует

China RoHS SJ/T 11364-2006

Ниже предельно допустимого значения концентрации (MCV)

ISO 9001:2008

Разработано, изготовлено и/или распространено в соответствии с данной системой менеджмента качества

CENELEC EN 50575

Соответствует, имеется декларация производительности (DoP)

Выделение дыма

IEC 61034

Токсичность

IEC 60754-1 | IEC 60754-2



Производитель
Andrew
Импеданс
50±1 Ом
Погонная емкость
75,8 пФ/м
Диаметр центрального проводника
4,83 мм
Материал проводника
CCA - Алюминий покрытый медью
Диаметр диэлектрика
12,95 мм
Материал диэлектрика
FPE - физически вспененный полиэтилен
Внешний диаметр оболочки
16,1мм
Материал оболочки
огнестойкий безгалогенный полиолефин
Основной экран
гофрированная медь (трубка) 13,97 мм
Плотность основного экрана, %
100
Диапазон рабочих температур
-40 ° C до +60 ° C
Максимальная рабочая частота, ГГц
8,8
Максимальная подводимая мощность, кВт
40
Скорость, %
88
Погонная емкость
75,8 пФ/м
Погонная индуктивность
0,19 мкГн/м
Сопротивление центрального проводника по постоянно
1,48 Ом/км
Сопротивление оплетки по постоянному току
1,90 Ом/км
Сопротивление изоляции
100000 МОм*км
Испытательное напряжение изоляции частотой 50 Гц (
4000 В
Напряжение пробоя оболочки
5000 В
Минимальный радиус однократного изгиба
51 мм
Минимальный радиус многократного изгиба
127,0 мм
Количество минимальных изгибов
минимум 15, в среднем 50
Вес
0,25 кг/м
Устойчивость к сдавливанию
2,0 кг/мм
Усилие на разрыв
113,0 кг

Характеристики Коаксиальный кабель Andrew LDF4RK-50A (Commscope)

Производитель
Andrew
Импеданс
50±1 Ом
Погонная емкость
75,8 пФ/м
Диаметр центрального проводника
4,83 мм
Материал проводника
CCA - Алюминий покрытый медью
Диаметр диэлектрика
12,95 мм
Материал диэлектрика
FPE - физически вспененный полиэтилен
Внешний диаметр оболочки
16,1мм
Материал оболочки
огнестойкий безгалогенный полиолефин
Основной экран
гофрированная медь (трубка) 13,97 мм
Плотность основного экрана, %
100
Диапазон рабочих температур
-40 ° C до +60 ° C
Максимальная рабочая частота, ГГц
8,8
Максимальная подводимая мощность, кВт
40
Скорость, %
88
Погонная емкость
75,8 пФ/м
Погонная индуктивность
0,19 мкГн/м
Сопротивление центрального проводника по постоянно
1,48 Ом/км
Сопротивление оплетки по постоянному току
1,90 Ом/км
Сопротивление изоляции
100000 МОм*км
Испытательное напряжение изоляции частотой 50 Гц (
4000 В
Напряжение пробоя оболочки
5000 В
Минимальный радиус однократного изгиба
51 мм
Минимальный радиус многократного изгиба
127,0 мм
Количество минимальных изгибов
минимум 15, в среднем 50
Вес
0,25 кг/м
Устойчивость к сдавливанию
2,0 кг/мм
Усилие на разрыв
113,0 кг
