Комплект заземления Andrew (Amphenol) для отвода молниевых импульсов и наведённых токов с экрана коаксиального кабеля 1/4" / 3/8" на заземляющую шину. Обязательный элемент антенно-фидерного тракта на наружной площадке.

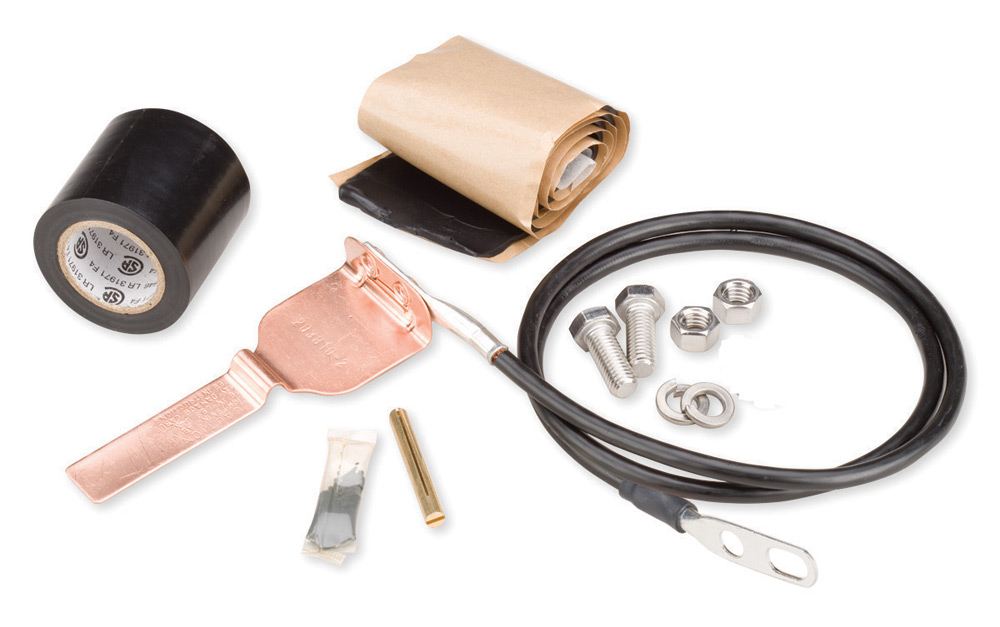

Артикул 241088-1 — комплект заземления Andrew серии HELIAX® SureGround® или Standard. Включает медную перемычку, наконечник, узел крепления и комплект герметизации. Применяется на верхней, нижней и промежуточных точках кабельной трассы.
| Классификация и применение | |
|---|---|
| Артикул | 241088-1 |
| Тип изделия | Grounding kit |
| Бренд / серия | HELIAX® |
| Тип артикула | ANDREW® standard product (Global) |
| Номинальный размер | 1/4 in | 3/8 in |
| Размер волновода | EW240 | EW380 |
| Минимальный диаметр | 9.4 mm | 0.37 in |
| Максимальный диаметр | 16.51 mm | 0.65 in |
| Материал перемычки | Copper |
| Сечение перемычки | 6 gauge |
| Изоляция перемычки | PVC |
| Материал хомута | Copper |
| Тип кабеля для заземления | Corrugated | Elliptical waveguide |
| Тип комплекта заземления | Standard Grounding Kits |
| Тип наконечника | Two-hole lug |
| Способ крепления наконечника | Factory attached |
| Резьба наконечника | 3/8 in |
| Длина перемычки | 609.6 mm | 24 in |
| Конструкция и эксплуатация | |
|---|---|
| Цвет | Black |
| Рабочая температура | -40 °C to +85 °C |
| Защита при погружении | IP68 |
| Количество в упаковке | 1 |
| Масса брутто | 0.68 kg | 1.5 lb |
| Комплект поставки | Grounding kit | Hardware | Lug | One roll of 2 in PVC tape | One roll of 24 in butyl rubber tape |
| Импульсный ток | Tested to withstand 100,000 amps peak current surge |
| Метод герметизации | Butyl and electric tape |
| Соответствие | CHINA-ROHS, ISO 9001:2015, REACH-SVHC, ROHS, UK-ROHS |
Гарантия
12 месяцев от поставщика
При соблюдении условий монтажа и эксплуатации Andrew.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Andrew 241088-1
Доставка по всей России · Гарантия 12 месяцев · Русскоязычная техподдержка
Характеристики:
Поставляем Комплект заземления Andrew 241088-1 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
