Pasternack PE44335 Коаксиальный разъём 1,85 мм вилка

Код: 76065
Pasternack PE44335 Коаксиальный разъём 1,85 мм вилка

Все товары бренда
Только оригинальные
товары бренда i

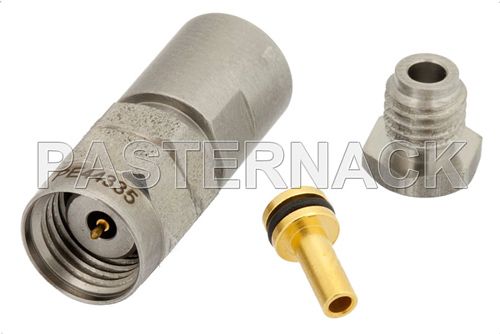

Pasternack PE44335 — коаксиальный разъём 1,85 мм вилка.

Описание

Pasternack PE44335 — коаксиальный разъём 1,85 мм вилка. Применяется для соединения элементов коаксиального тракта. Способ монтажа и совместимость с кабелем определяются конкретным исполнением разъёма.

Особенности

  • Разъём: 1,85 мм вилка
  • Волновое сопротивление: 50 Ом
  • Геометрия корпуса: прямой
  • Заделка: зажим/пайка
  • Заделка экрана/контакта: зажим/пайка

Технические характеристики Pasternack PE44335

Разъём1,85 мм вилка
Волновое сопротивление50 Ом
Геометрия корпусапрямой
Заделказажим/пайка
Заделка экрана/контактазажим/пайка
Совместимые кабелиPE-047SR, PE-SR047AL, PE-SR047FL
Рабочая частота0–65 ГГц
КСВН, не более1,33:1
Вносимые потери, не более0,41 дБ
Длина21,59 мм
Масса6,35 г

Сравнение с похожими моделями

МодельРазъёмВолновое сопротивлениеГеометрия корпуса
Pasternack PE44335 — эта модель1,85 мм вилка50 Омпрямой
Pasternack PE443361,85 мм вилка50 Омпрямой
Pasternack PE443381,85 мм вилка50 Омпрямой
Pasternack PE443371,85 мм розетка50 Омпрямой
Pasternack PE443391,85 мм розетка50 Омпрямой

Поставка компонентов Pasternack

Пришлите модель или артикул, требуемые интерфейсы и рабочую частоту — подберём исполнение и ответим с ценой и сроком в течение рабочего дня.

8 (495) 109-02-08 · sales@bbrc.ru

Характеристики приведены по документации производителя Pasternack на модель PE44335. Исполнение уточняйте при заказе.

Поставляем Pasternack PE44335 Коаксиальный разъём 1,85 мм вилка под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
