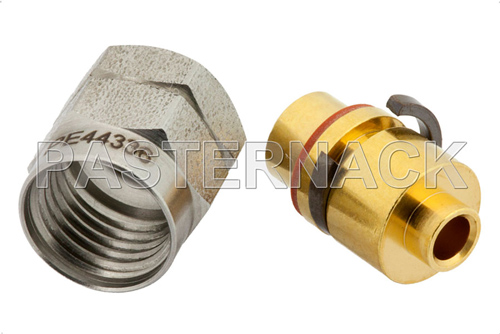

Pasternack PE44336 Коаксиальный разъём 1,85 мм вилка

Код: 76066
Pasternack PE44336 Коаксиальный разъём 1,85 мм вилка

Все товары бренда
Только оригинальные
товары бренда i

Pasternack PE44336 — коаксиальный разъём 1,85 мм вилка.

Описание

Pasternack PE44336 — коаксиальный разъём 1,85 мм вилка. Применяется для соединения элементов коаксиального тракта. Способ монтажа и совместимость с кабелем определяются конкретным исполнением разъёма.

Особенности

  • Разъём: 1,85 мм вилка
  • Волновое сопротивление: 50 Ом
  • Геометрия корпуса: прямой
  • Заделка: пайка
  • Совместимые кабели: PE-SR405FL, PE-SR405FLJ, PE-SR405TN, RG405

Технические характеристики Pasternack PE44336

Разъём1,85 мм вилка
Волновое сопротивление50 Ом
Геометрия корпусапрямой
Заделкапайка
Совместимые кабелиPE-SR405FL, PE-SR405FLJ, PE-SR405TN, RG405
Рабочая частота0–60 ГГц
КСВН, не более1,33:1
Вносимые потери, не более0,39 дБ
Длина13,49 мм
Масса3,18 г

Сравнение с похожими моделями

МодельРазъёмВолновое сопротивлениеГеометрия корпуса
Pasternack PE44336 — эта модель1,85 мм вилка50 Омпрямой
Pasternack PE443351,85 мм вилка50 Омпрямой
Pasternack PE443381,85 мм вилка50 Омпрямой
Pasternack PE443371,85 мм розетка50 Омпрямой
Pasternack PE443391,85 мм розетка50 Омпрямой

Поставка компонентов Pasternack

Пришлите модель или артикул, требуемые интерфейсы и рабочую частоту — подберём исполнение и ответим с ценой и сроком в течение рабочего дня.

8 (495) 109-02-08 · sales@bbrc.ru

Характеристики приведены по документации производителя Pasternack на модель PE44336. Исполнение уточняйте при заказе.

Поставляем Pasternack PE44336 Коаксиальный разъём 1,85 мм вилка под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
