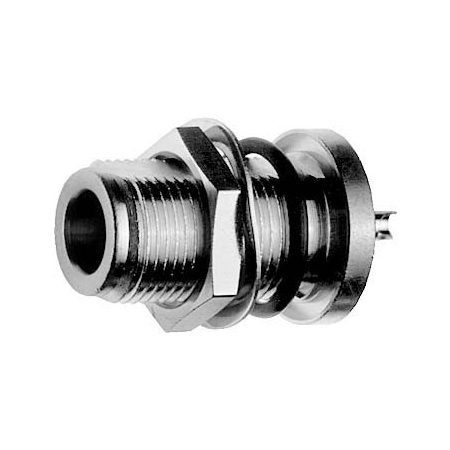

Разъем Telegartner J01021A1084 N-типа
Панельный разъём N · 50 Ом гнездо | пайка.
Коаксиальные разъёмы N типа получили крайне широкое применение и популярность. Имея корпус среднего размера, точную посадку и устойчивость к погодным факторам, N разъёмы снабжены надежным резьбовым ответным соединением. В большинстве применений, разъёмы могут быть использованы на частоте до 11 ГГц. Сопротивление кабельного соединения – 50 Ом. N разъёмы подходят для эластичных, полужестких и фидерных типов кабелей. Для монтажа N разъёмов используются обжим и опрессовка. Особая конструкция оборудования, специально разработанного для изготовления разъёмов этой серии, обеспечивает превосходные показатели параметров потерь по затуханию (VSWR) и интермодуляционных искажений. Применение N разъёмов зависит от характера и протоколов передаваемых сигналов, а также от требований к вибростойкости и условиям по защите окружающей среды. Разъёмы N типа являются средне-силовым высокочастотным решением для коаксиальных линий. Соединение торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
Механические характеристики
| Характеристика | Значение |
|---|---|
| Рекомендуемый момент затяжки | 4 - 6 Нм |
| Коммутационная износостойкость | ≥ 500 |
| Материалы | пружинящие контакты, внешний проводник, стальные металлические детали, изолятор, уплотнительное кольцо |
| Материалы (подробно) | CuBe2; CuPb1.15Ni1(C97); CuZn39Pb3; PTFE; силиконовая резина / неопреновая резина |
Покрытие:
| Часть | Материал покрытия |
|---|---|
| центральный контакт | серебро поверх меди | Cu2Ag5 |
| внешний проводник | белая бронза | CuSnZn3 (Telealloy) / сплав серебра Ag2CuSnZn0.5 (Optargen) |
| стальные металлические детали | белая бронза | CuSnZn3 (Telealloy) / никель | Cu2Ni5 |
Климатические характеристики
| Характеристика | Значение |
|---|---|
| Эксплуатация в соответствии | с изолятором PTFE |
| Стандарт | IEC 60068 - 1 40/155/21 |
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление проводников: | внутренний проводник ≤ 1.5 мОм, внешний проводник ≤ 1.0 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 2.5 кВ эффект. / 50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение: | в разъёмах прямой конструкции ≥ 30.5 дБ / 1 ГГц, в разъёмах угловой конструкции ≥ 30.5 дБ / 1 ГГц |
| Рабочее напряжение | ≤ 1 кВ эффект. / 50 Гц |
| Рабочая частота | < 11 ГГц |
Технические характеристики
| Группа/стандарт | Структура | Вес |
|---|---|---|
| 36 г | ||
Поставляем Разъем Telegartner J01021A1084 N-типа (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
