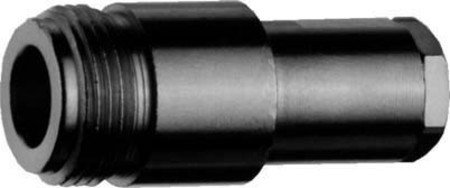

Разъем Telegartner J01021H0070 N-типа - это высококачественный коаксиальный разъем, который приобрел огромную популярность благодаря своему надежному исполнению. С корпусом среднего размера и точной посадкой, N-разъёмы обеспечивают устойчивость к погодным условиям и снабжены надежным резьбовым ответным соединением.
Эти разъёмы могут использоваться на частотах до 11 ГГц, что делает их универсальным решением для различных применений. Сопротивление кабельного соединения составляет 50 Ом, а N-разъёмы идеально подходят для эластичных, полужестких и фидерных типов кабелей. Монтаж N-разъёмов осуществляется с помощью обжима и опрессовки.
Особая конструкция оборудования, разработанного для изготовления разъёмов этой серии, обеспечивает отличные показатели потерь по затуханию (VSWR) и интермодуляционных искажений. Применение N-разъёмов зависит от характера и протоколов передаваемых сигналов, а также требований к вибростойкости и условиям защиты окружающей среды.
Разъёмы N-типа представляют собой средне-силовое высокочастотное решение для коаксиальных линий. Соединение торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
| Механические характеристики | |
|---|---|
| Рекомендуемый момент затяжки | 4 - 6 Нм |
| Коммутационная износостойкость | ≥ 500 |
| Материалы | |
| Пружинящие контакты | CuBe2 |
| Внешний проводник | CuPb1.15Ni1(C97) |
| Стальные металлические детали | CuZn39Pb3 |
| Изолятор | PTFE |
| Уплотнительное кольцо | Силиконовая резина / Неопреновая резина |
| Покрытие | |
| Центральный контакт | Серебро поверх меди | Cu2Ag5 |
| Внешний проводник | Белая бронза | CuSnZn3 (Telealloy) |
| Стальные металлические детали | Белая бронза | CuSnZn3 (Telealloy) / Никель | Cu2Ni5 |
| Климатические характеристики | |
|---|---|
| Эксплуатация в соответствии | С изолятором PTFE согласно IEC 60068 - 1 40/155/21 |
| Электрические характеристики | |
|---|---|
| Сопротивление проводников | Внутренний проводник: ≤ 1.5 мОм Внешний проводник: ≤ 1.0 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 2.5 кВ эффект. / 50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение | В разъёмах прямой конструкции: ≥ 30.5 дБ / 1 ГГц В разъёмах угловой конструкции: ≥ 30.5 дБ / 1 ГГц |
| Рабочее напряжение | ≤ 1 кВ эффект. / 50 Гц |
| Рабочая частота | < 11 ГГц |
Поставляем Разъем Telegartner J01021H0070 N-типа (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
