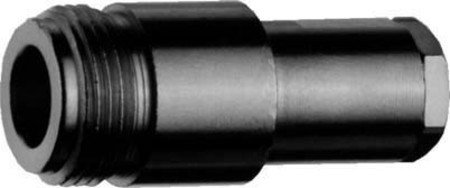

Кабельный разъём N · 50 Ом гнездо | муфта- закрутка /ц. контакт- пайка.
Коаксиальные разъёмы N-типа имеют широкое применение в разных сегментах связи, благодаря дизайну конструкции среднего размера с точной посадкой, устойчивости к погодным факторам и резьбовым ответным соединениям. В большинстве коаксиальных линий, N разъёмы могут быть использованы при частоте до 11 ГГц. Сопротивление кабельного соединения - 50 Ом. Разъёмы N-типа подходят для эластичных, полужестких и фидерных типов кабеля. Для монтажа разъёмов используются обжим и опрессовка. Особая конструкция оборудования, разработанного для изготовления разъёмов этой серии, приводит к превосходным результатам параметров потерь по затуханию (VSWR) и интермодуляционных искажений.
Применение N разъёмов зависит от характера и протоколов передаваемых сигналов, а также от требований к вибростойкости и условиям по защите окружающей среды. Разъёмы являются средне-силовым высокочастотным решением для коаксиальных линий. Соединение торцевого уплотнения для N разъёмов между штекером и гнездом соответствует классу защиты IP68.
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 4 - 6 Нм |
| Коммутационная износостойкость | ≥ 500 |
Материалы:
Покрытие:
Эксплуатация в соответствии с изолятором PTFE: IEC 60068 - 1 40/155/21.
| Параметр | Значение |
|---|---|
| Сопротивление проводников | внутренний проводник ≤ 1.5 мОм; внешний проводник ≤ 1.0 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 2.5 кВ эфф. / 50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение | в разъёмах прямой конструкции ≥ 30.5 дБ / 1 ГГц; в разъёмах угловой конструкции ≥ 30.5 дБ / 1 ГГц |
| Рабочее напряжение | ≤ 1 кВ эфф. / 50 Гц |
| Рабочая частота | < 11 ГГц |
Технические характеристики:
| Группа/стандарт | G7 (RG-316/U) |
|---|---|
| Структура | |
| Вес | 35 г |
Поставляем Разъем Telegartner J01021H0019 N-типа (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
