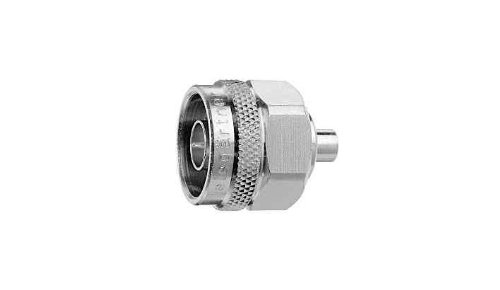

Разъем Telegartner J01021С0007 N-типа
Коаксиальные разъёмы N типа получили крайне широкое применение и популярность. Имея корпус среднего размера, точную посадку и устойчивость к погодным факторам, N разъёмы снабжены надежным резьбовым ответным соединением. В большинстве применений разъёмы могут быть использованы на частоте до 11 ГГц. Сопротивление кабельного соединения - 50 Ом. N разъёмы подходят для эластичных, полужестких и фидерных типов кабелей. Для монтажа N разъёмов используются обжим и опрессовка.
Особая конструкция оборудования, специально разработанного для изготовления разъёмов этой серии, обеспечивает превосходные показатели параметров потерь по затуханию (VSWR) и интермодуляционных искажений. Применение N разъёмов зависит от характера и протоколов передаваемых сигналов, а также от требований к вибростойкости и условиям по защите окружающей среды. Разъёмы N типа являются средне-силовым высокочастотным решением для коаксиальных линий. Соединение торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
| Характеристика | Значение |
|---|---|
| p/n | J01021C0007 |
| Материал корпуса | Сплав меди и никеля, белая бронза |
| Наименование поставщика | N, панельный, гнездо, удлиненный, 50 Ом, крепление фланец, пайка (20220-5702) |
| Способ монтажа | Монтаж на кабель |
| Тип кабеля | RG-141 A/U, RG-142 B/U, RG-223/U, RG-400/U, RG-58 C/U |
| Способ оконцевания | Припой |
| Импеданс, Ом | 50 |
| Продукт | Высокочастотный разъём |
| Конфигурация | Гнездовой прямой |
| Тип разъёма | N |
| Частотный диапазон | 0 - 11 ГГц |
| Рабочая температура, °C | -65… +165 |
| Габаритные размеры упаковки, мм | 50x50x50 |
Поставляем Разъем Telegartner J01021С0007 N-типа (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
