Бокс микробиологической безопасности: классы 1, 2 и 3 — как выбрать

Бокс микробиологической безопасности выбирают по одному главному вопросу: что именно нужно защитить — оператора, продукт или и то и другое сразу. Из ответа следует Класс 1, 2 или 3. Разбираем различия, привязку к группам патогенности и подбор размера под задачу.

Боксы микробиологической безопасности (БМБ, также «боксы биологической безопасности») делятся на три класса — Класс I (1), Класс II (2) и Класс III (3). Классы отличаются тем, что именно они защищают: только оператора, оператора и образец, или обеспечивают полную изоляцию. В статье разбираем разницу между классами, показываем, какой класс нужен под какую задачу, и приводим конкретные модели из линейки Kadamm.

Если коротко

Класс I (1) — защищает оператора и среду, но не образец. Простая конструкция, применяется для специализированных задач.

Класс II (2) — защищает оператора, образец и среду. Основной рабочий инструмент большинства лабораторий. Делится на подтипы A2 и B2.

Класс III (3) — перчаточный герметичный бокс с максимальной защитой. Применяется при работе с возбудителями I группы патогенности (BSL-4).

Для типовой микробиологической лаборатории нужен бокс Класса II, подтип A2. Для работы с летучими химикатами — Класс II B2. Для патогенов I группы — Класс III.

Что такое классы БМБ и как они различаются

Класс бокса микробиологической безопасности определяется тем, какие виды защиты он обеспечивает. Есть три вида защиты:

Защита оператора — бокс не даёт патогенам из рабочей зоны попасть к человеку, который с ним работает.
Защита образца — бокс не даёт воздуху из помещения попасть на рабочий материал, сохраняет его стерильность.
Защита окружающей среды — бокс не даёт микроорганизмам выйти в помещение лаборатории или в систему вентиляции здания.

Комбинация этих трёх задач задаёт классификацию по стандарту EN 12469 (европейский) и аналогичному NSF 49 (американский), которые приняты в российской практике наряду с собственными нормативами.

Класс	Оператор	Образец	Среда	Где применяется
Класс I (1)	да	нет	да	Гистология, работа с формалином, обслуживание заражённого оборудования
Класс II A2	да	да	да	Микробиология, культуры клеток, ПЦР-диагностика, стандартные клинические работы
Класс II B2	да	да	да	То же + работы с летучими веществами (формалин, радиоактивные метки)
Класс III (3)	да (полная изоляция)	да	да	Работы с возбудителями I группы патогенности (BSL-4): Эбола, оспа, Марбург

Бокс микробиологической безопасности Класса 1

Класс I

Базовая защита оператора и среды

Подходит для ограниченного круга задач, где не критична стерильность образца

Класс 1 устроен просто: воздух из помещения втягивается через рабочий проём, проходит над образцом и удаляется наружу через HEPA-фильтр. Оператор защищён от аэрозоля — воздушный поток всегда направлен внутрь, от лица оператора к вытяжке. Окружающая среда защищена HEPA-фильтром на выходе.

Но образец не защищён: на него поступает воздух из помещения со всеми частицами пыли и микроорганизмами. Для работы со стерильными культурами это не подходит — они будут загрязняться.

Оператор

Защищён

Образец

Не защищён

Среда

Защищена

Типичные задачи для Класса 1

Окрашивание гистологических препаратов формалином, работа с тканевыми образцами, карантинные работы с инфекционным материалом, обслуживание заражённого лабораторного оборудования. В ветеринарных лабораториях — работа с паразитологическим материалом. В моргах и патологоанатомических отделениях.

Бокс микробиологической безопасности Класса 2

Класс II

Универсальный рабочий инструмент лаборатории

Самый распространённый класс — около 80 % всего парка боксов

Класс 2 решает все три задачи защиты: оператор защищён от аэрозоля воздушным барьером на входе, образец защищён нисходящим стерильным потоком через нагнетательный HEPA-фильтр, окружающая среда защищена вторым HEPA-фильтром на вытяжке.

Внутри Класса 2 есть подтипы, отличающиеся схемой движения воздуха. В российской и мировой практике распространены два — A2 и B2:

Оператор

Защищён

Образец

Защищён

Среда

Защищена

Подтип A2: 70 % рециркуляция, 30 % отвод

В A2 70 % воздуха возвращается внутрь шкафа (проходит через нагнетательный HEPA и создаёт нисходящий стерильный поток над образцом), 30 % отводится наружу через второй HEPA. Отвод идёт обратно в то же помещение.

Это самая распространённая схема — подходит для большинства микробиологических работ. Не требует жёсткой привязки к вытяжной системе здания — бокс можно ставить в любую лабораторию, где есть обычная приточная вентиляция.

Подтип B2: 100 % отвод наружу

В B2 весь воздух, прошедший над образцом, отводится наружу через HEPA-фильтр в вытяжную систему здания. Рециркуляции нет.

B2 обязателен, когда в работе используются летучие токсичные вещества — формалин, ксилол, спирт в больших объёмах, радиоактивно меченые соединения. В A2 такие вещества накапливались бы в рециркулирующем воздухе и отдавались в помещение. B2 требует подключения к вытяжной системе здания с соответствующим воздухообменом.

Важная разница в эксплуатации: бокс A2 можно ставить практически в любом помещении. Бокс B2 обязательно подключается к вытяжке здания — это закладывается ещё на этапе проектирования лаборатории. B2 в среднем дороже A2 в 1,3–1,6 раза и требует более сложного монтажа.

Типичные задачи для Класса 2

Культивирование бактерий и вирусов, работа с клеточными культурами, подготовка проб для ПЦР-диагностики, работа с инфицированной кровью и биологическими жидкостями, микробиологический анализ пищевых продуктов, научные исследования с культурами клеток. Подтип A2 — 80 % всех микробиологических работ. Подтип B2 — специализированные работы с летучими химикатами или радиоактивными метками.

Бокс микробиологической безопасности Класса 3

Класс III

Перчаточный бокс с полной изоляцией

Для работы с возбудителями особо опасных инфекций (BSL-4, I группа патогенности)

Класс 3 принципиально отличается от классов 1 и 2: это полностью герметичный бокс, в который невозможно случайно попасть воздухом из помещения. Оператор не имеет прямого контакта с рабочей зоной — он работает через резиновые перчатки, встроенные в переднюю панель. Материал передаётся внутрь и наружу через шлюзы с HEPA-фильтрацией.

Уровень защиты оператора максимальный: даже в случае разгерметизации резиновых перчаток внутри бокса поддерживается отрицательное давление, так что воздух всегда идёт внутрь, а не наружу. Вытяжной воздух проходит через два последовательных HEPA-фильтра.

Оператор

Полная изоляция

Образец

Защищён

Среда

Защищена

Типичные задачи для Класса 3

Работа с вирусами геморрагических лихорадок (Эбола, Марбург, Ласса), возбудителем натуральной оспы, Конго-крымской лихорадки, прионами. Научная работа с ГМО высокой группы риска. Применяется только в специализированных лабораториях BSL-4 — в РФ это ГНЦ ВБ «Вектор» и НИЦЭМ им. Н. Ф. Гамалеи.

Дерево решений: какой класс нужен вам

Чтобы определить нужный класс бокса, пройдите по вопросам:

1. С чем вы работаете?

Возбудители I группы патогенности (Эбола, натуральная оспа, Марбург) → Класс III. Это специализированные лаборатории BSL-4, решение принимается на уровне проекта всего учреждения.

Любые другие биологические материалы → переходите к пункту 2.

2. Нужна ли стерильность рабочего образца?

Да, работаю с культурами клеток, микробиологическими посевами, ПЦР-диагностикой, подготовкой проб для исследований → нужен Класс II (переходите к пункту 3).

Нет, работаю с формалиновой фиксацией, гистологией, ветеринарным материалом, где стерильность образца не критична, но нужно защитить оператора от аэрозоля → подходит Класс I.

3. Используются ли в работе летучие химические вещества?

Нет, только биологические материалы и обычные дезинфектанты → Класс II A2. Это 80 % случаев. Выберите нужный размер (от 700 до 2000 мм) и комплектацию.

Да, в работе регулярно используются формалин, ксилол, большие объёмы спирта, радиоактивные метки, цитостатики → Класс II B2 с подключением к вытяжной системе здания. Либо специализированный цитотоксический бокс для работы с химиотерапевтическими препаратами.

4. Специальные условия?

Работа с радиофармпрепаратами → бокс с радиационной защитой (свинцовое остекление, экранирование корпуса).

Взвешивание высокоактивных фармсубстанций → весовой бокс OEB5.

Приготовление химиотерапевтических препаратов → цитотоксический бокс с отрицательным давлением и герметичной заменой фильтров.

Какой размер бокса выбрать

После определения класса нужно выбрать размер рабочей зоны. Типоразмеры в линейке Kadamm:

Ширина	Назначение	Операторов
700 мм	Компактные работы, малые лаборатории	1, ограниченное пространство
1100 мм	Стандартная диагностическая лаборатория	1 оператор комфортно
1300 мм	Наиболее распространённый выбор	1 оператор с приборами
1500 мм	Расширенная рабочая зона	1 оператор + крупное оборудование
1800 мм	Научные лаборатории, работы с большим набором материалов	1–2 оператора
2000 мм	Промышленные применения, фармпроизводство	1–2 оператора

Если в типовой лаборатории вы не уверены, какой размер выбрать — 1300 или 1500 мм — лучше взять 1500 мм с запасом. Разница в цене невелика, а в работе лишние 200 мм рабочей зоны оказываются очень полезными, когда появляется новый прибор или несколько параллельных задач.

Модели Kadamm по классам

Класс I

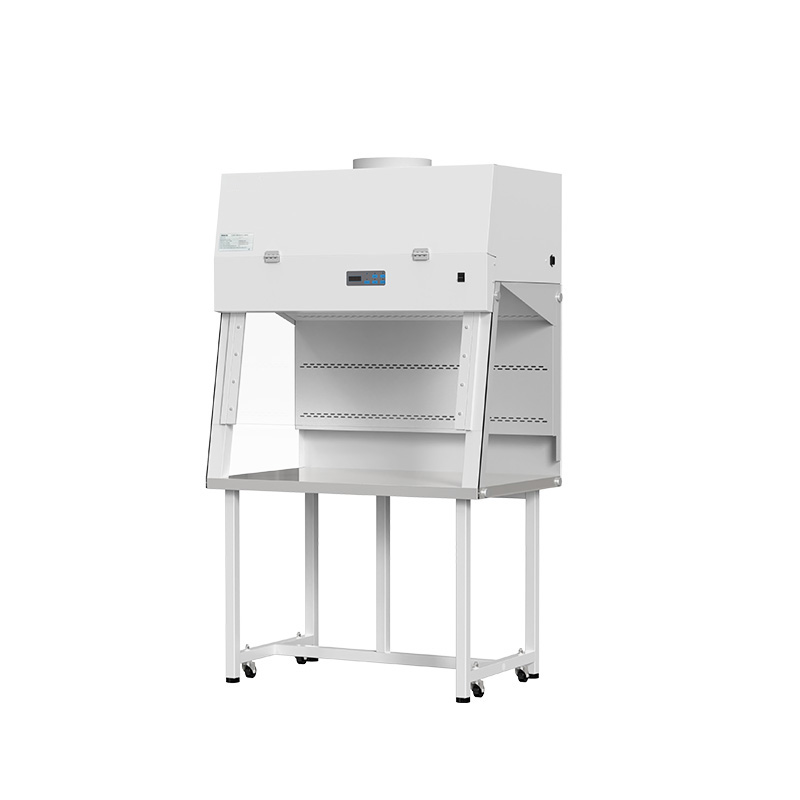

ББК-1

Класс I, базовый

Базовая модель для гистологии, карантинных работ, обслуживания заражённого оборудования.

Смотреть модели

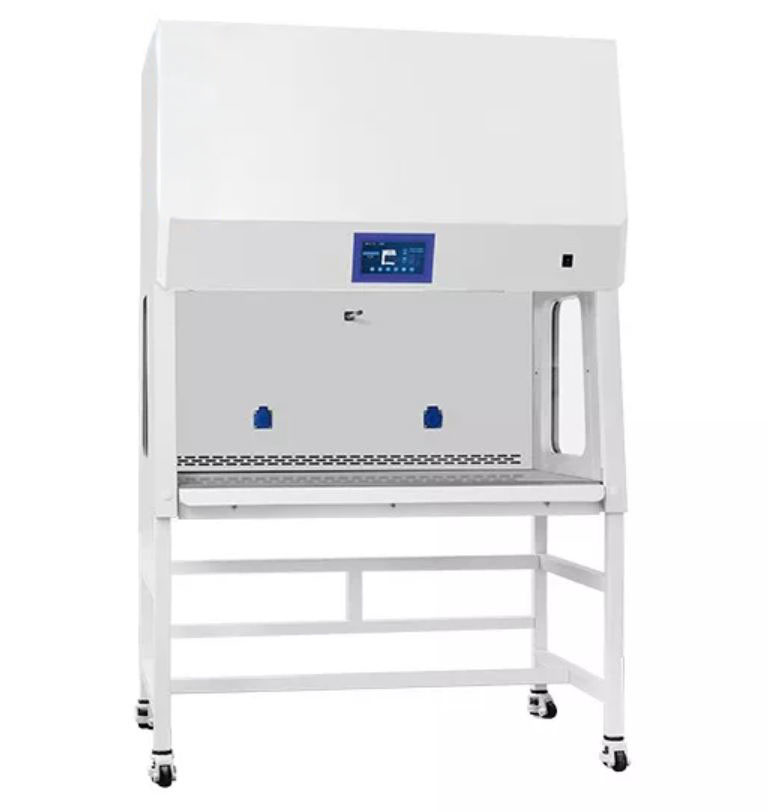

ББК-1М

Класс I с моторизованным стеклом

Плавная регулировка высоты проёма кнопкой. Удобно для длительных работ.

Смотреть модели

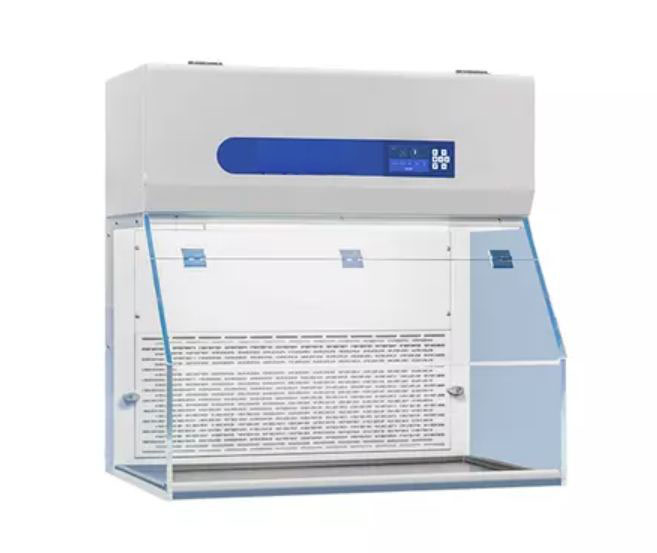

ББК-1В

Весовой бокс OEB5

Для взвешивания высокоактивных фармсубстанций. Уровень защиты OEB5, GMP.

Смотреть модели

Класс II A2 — основной рабочий инструмент

ББК-А2

Класс II A2, базовый

Самая популярная модель. Пять типоразмеров от 700 до 2000 мм. Двигатель переменного тока.

Смотреть модели

ББК-А2Е

Класс II A2 с EC-двигателем

Энергоэффективная версия: до 40 % экономии электроэнергии, автоподстройка потока.

Смотреть модели

ББК-А2П

Класс II A2 Pro

ЖК-панель с параметрами потока, моторизованное стекло, расширенная диагностика.

Смотреть модели

ББК-А2Э

Класс II A2 с экраном 21,5″

Встроенный сенсорный экран для документирования, обучения, отображения протоколов.

Смотреть модели

Класс II B2 — для работы с летучими веществами

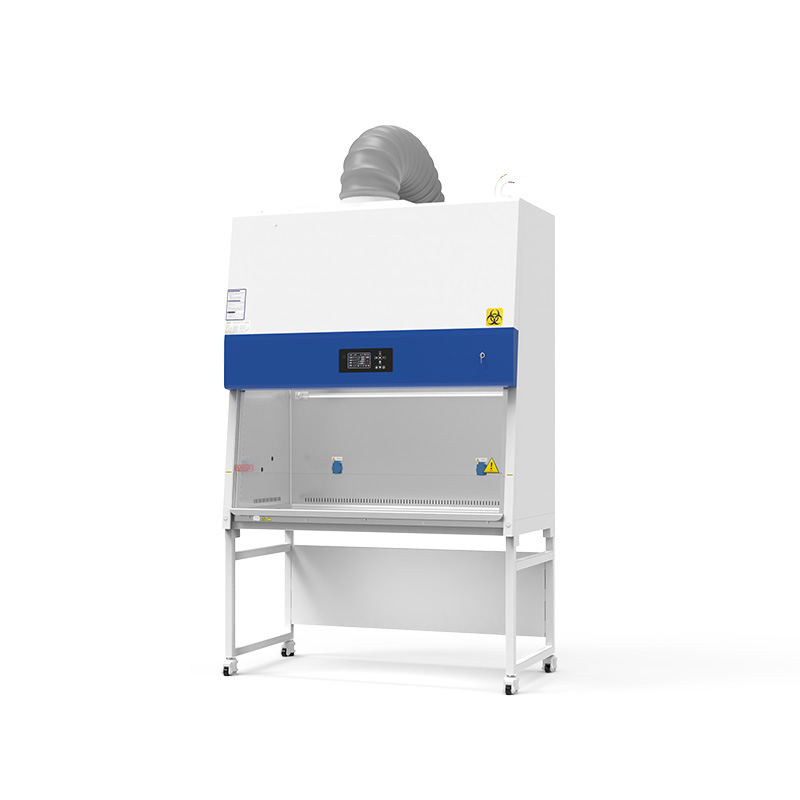

ББК-Б2

Класс II B2, полный отвод

100 % отвод воздуха наружу через HEPA. Для формалина, радиоактивных меток.

Смотреть модели

ББК-Б2П

Класс II B2 Pro

Профессиональная версия B2: EC-двигатель, ЖК-панель, расширенная диагностика.

Смотреть модели

Класс III и специализированные модели

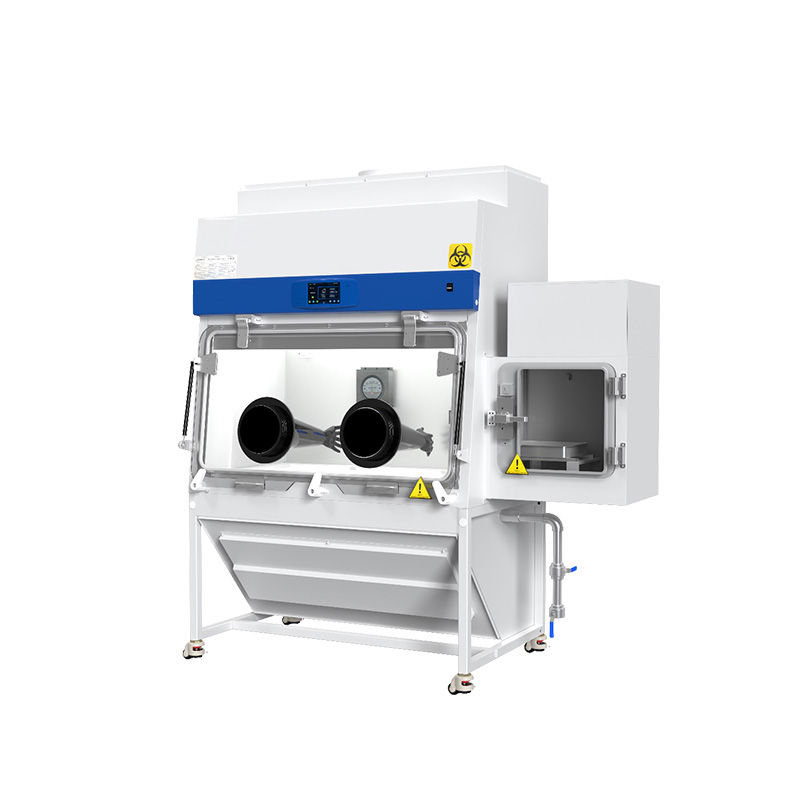

ББК-3

Класс III, перчаточный

Герметичная оболочка, работа через встроенные перчатки. Для BSL-4, I группа патогенности.

Смотреть модели

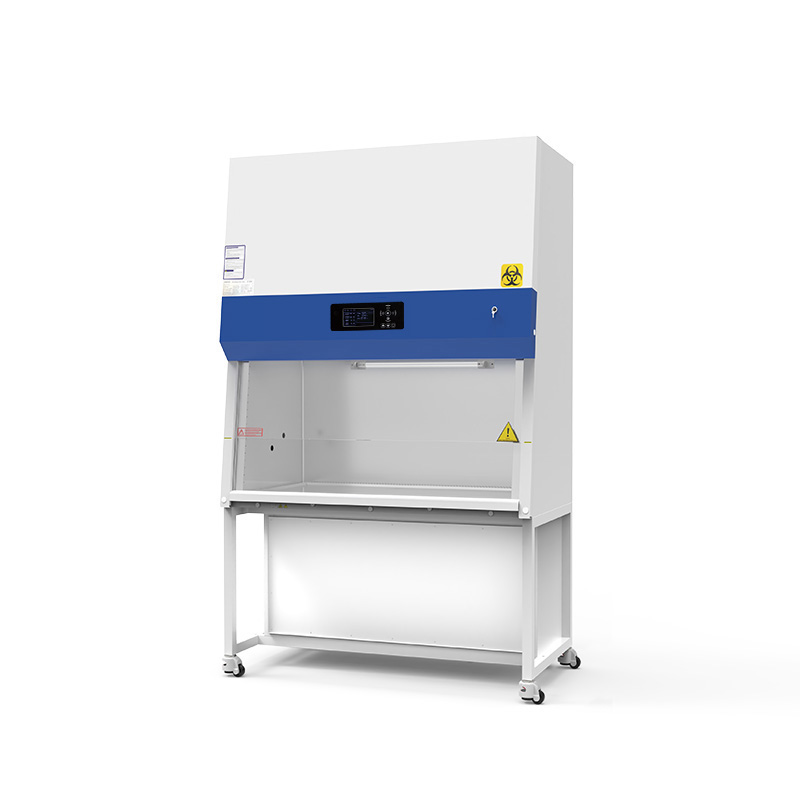

ББК-ЦТ

Цитотоксический бокс

Отрицательное давление, двойная HEPA, герметичная замена фильтров. Для химиотерапии.

Смотреть модели

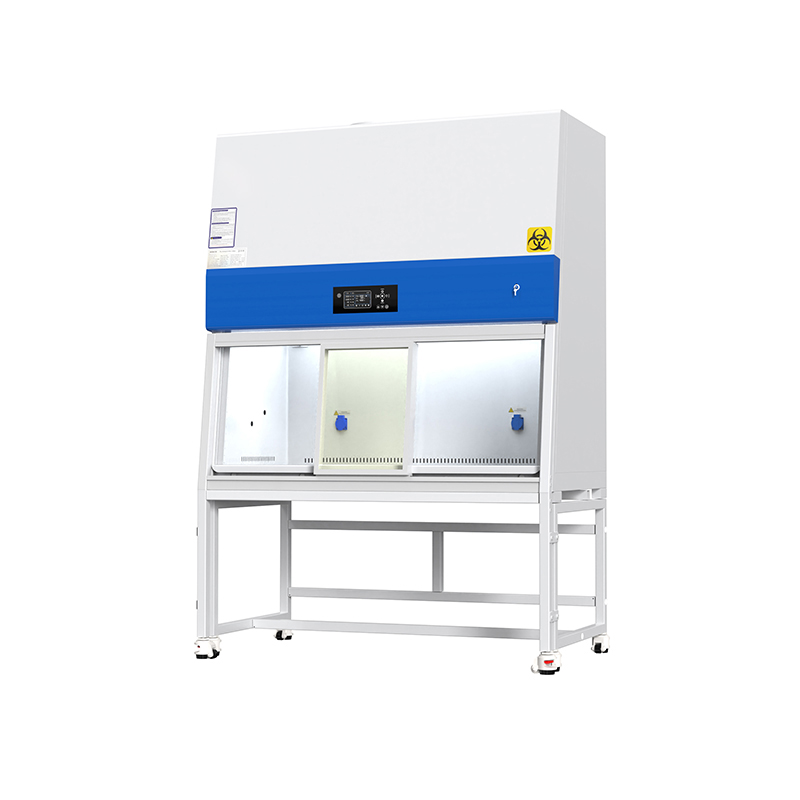

ББК-Р

С радиационной защитой

Свинцовая защита, рентгенозащитное стекло. Для работы с радиофармпрепаратами.

Смотреть модели

Не уверены, какой класс нужен — напишите нам короткое описание: какая лаборатория, какой материал, есть ли у вас вытяжка. Ответим за один-два рабочих дня с конкретной рекомендацией по модели и размеру.

Частые вопросы

Для стандартной клинико-диагностической лаборатории поликлиники или районной больницы подходит Класс II подтип A2. Работа с кровью, мочой, мокротой, клиническим материалом на условно-патогенную флору — это уровень BSL-2 / III группа патогенности. Типичный размер: 1100–1500 мм. Из линейки Kadamm подойдут ББК-А2 или ББК-А2Е (с EC-двигателем для экономии электроэнергии).

B2 нужен, когда в рабочем процессе регулярно используются летучие токсичные вещества: формалин в значимых объёмах, ксилол, эфир, спирт для крупных операций, радиоактивно меченые реактивы. В A2 эти вещества накапливаются в рециркулирующем воздухе и возвращаются в помещение — это опасно для оператора и других сотрудников лаборатории.

Если такие вещества используются редко и в малых количествах (микролитровые объёмы для молекулярных методов), A2 обычно достаточно. Если работа регулярная и в объёмах десятки миллилитров и больше — нужен B2 с подключением к вытяжной системе здания.

Класс 1 дешевле, проще в обслуживании и не требует соблюдения стерильности рабочей зоны. Для задач, где стерильность образца не критична — гистология, работа с формалином, патологоанатомические исследования, карантинные работы — Класс 1 полностью подходит и не требует лишних затрат. Если вы не работаете с культурами клеток и микробиологическими посевами, платить за Класс 2 нет смысла.

Цена зависит от класса, подтипа, размера и комплектации. Для ориентира: самый бюджетный Класс I обычно дешевле базового Класса II A2 на 30–40 %. Класс II A2 с EC-двигателем (серия ББК-А2Е) дороже базового A2 примерно на 15–25 %. Класс II B2 в среднем в 1,3–1,6 раза дороже A2 того же размера. Класс III — специализированное оборудование, цена обсуждается индивидуально под проект лаборатории. Для конкретного расчёта напишите нам задачу — подберём и вышлем коммерческое предложение.

Да. На этапе выделения нуклеиновых кислот из клинического материала используется именно бокс Класса II — обычно A2. Это нужно для защиты оператора от потенциально инфекционного материала (например, кровь пациента с гепатитом) и одновременно от перекрёстного загрязнения проб.

На этапе постановки самой ПЦР-реакции (смешивание реактивов) применяется специализированный ПЦР-бокс — он защищает пробы от аэрозольного загрязнения чужими нуклеиновыми кислотами. ПЦР-бокс — это не БМБ, и он не защищает оператора от патогенов, но для работы с реактивной смесью этого и не требуется. Обычно в ПЦР-лаборатории есть оба устройства.

Да, и выбор класса зависит от группы риска ГМО. Большинство лабораторных штаммов и исследовательских ГМО относятся к I–II группе риска — для них подходит БМБ Класса II A2. Для работ с ГМО III группы риска (потенциально патогенных) применяется Класс II B2 или Класс III. В России эти вопросы регулируются Федеральным законом о ГМО и соответствующими постановлениями Правительства РФ.
