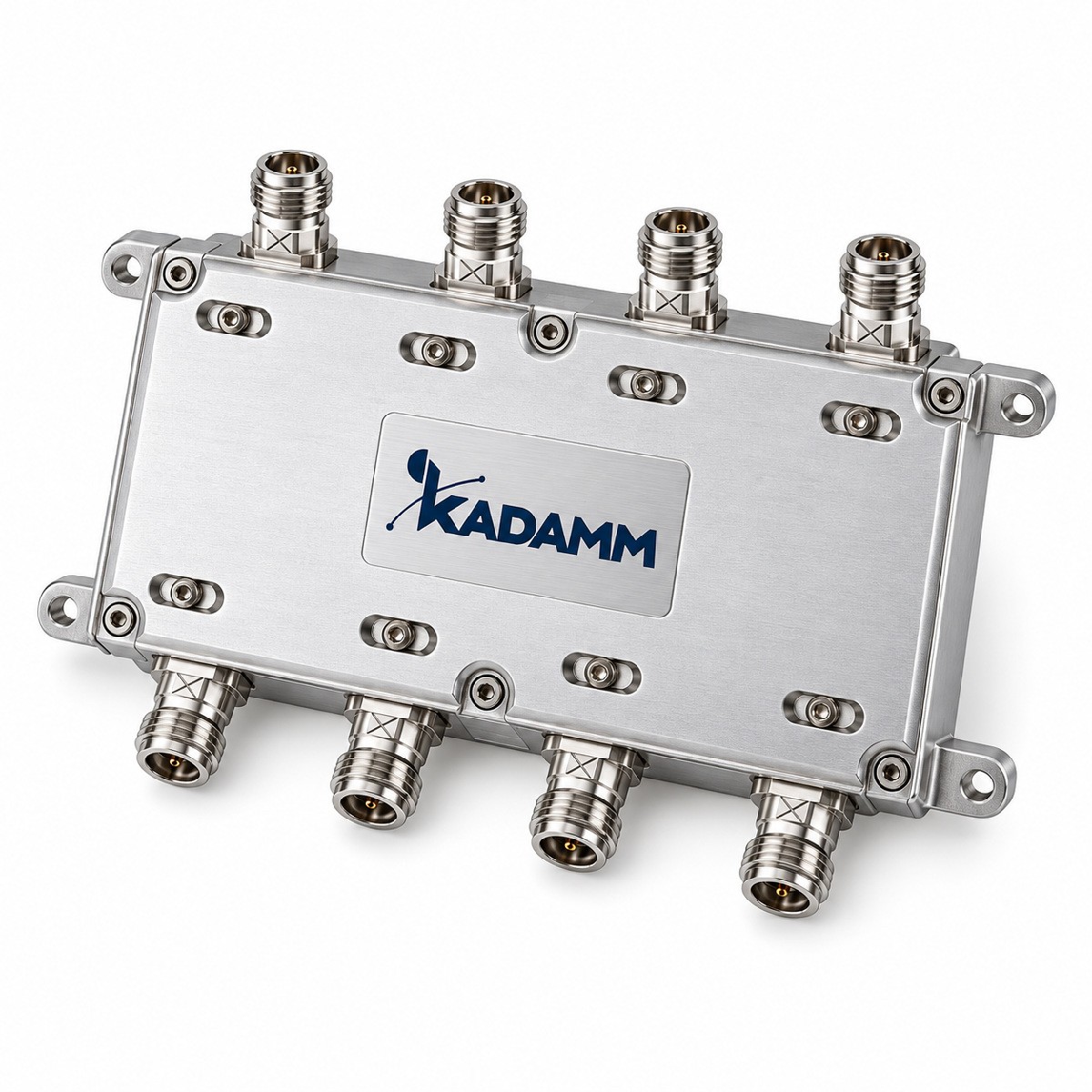

Мост гибридный коаксиальный КАДАММ ГМ-4х4-690/3800-43-500 — 4 входа / 4 выхода, 690–3800 МГц, 500 Вт

Мост — когда объединяют сигналы одной полосы или делят сигнал на равные ветви: он не различает частоты. Комбайнер — когда объединяют разные диапазоны: он разводит их фильтрами почти без потерь, но полосы его портов фиксированы. Ошибка выбора видна сразу: мост теряет 3 дБ там, где комбайнер не потерял бы почти ничего.

На входе крупных систем ставят оба: мосты сводят операторов внутри диапазона, комбайнер — диапазоны между собой. Схему входного узла подберём по перечню операторов и диапазонов объекта. Перечень операторов и диапазонов определяет и число портов входного узла.

Закрыть согласованной нагрузкой, рассчитанной на половину суммарной мощности входов: именно столько уйдёт в неё, если используется один выход. Нагрузку берут с низкой интермодуляцией, иначе она станет источником помех для всех операторов. Нагрузку ставят сразу при монтаже, не оставляя выход открытым даже на время.

Открытый выход отражает мощность обратно, нарушает развязку между входами и деление мощности. Если позже понадобится вторая ветвь сети, нагрузку снимают и подключают к выходу ветвь. Нагрузку подбирают с соединителем того же типа, что и выход моста, и того же класса по интермодуляции.

Через пассивную часть системы внутреннего покрытия проходят несущие всех подключённых операторов и диапазонов. Интермодуляция смешивает их, и продукты третьего порядка могут лечь в полосу приёма базовой станции — у оператора на объекте падает чувствительность. У этой модели PIM3 не выше −155 дБн при 2×43 дБм.

Интермодуляцию системы задаёт её худший элемент: делители, ответвители, нагрузки, соединители и перемычки берут одного класса, а после монтажа проверяют линию анализатором PIM от каждого входа. Затянутые моментным ключом и защищённые от влаги соединения сохраняют показатель в эксплуатации.

Допустимая мощность — 500 Вт. В DAS на вход приходят несущие всех операторов сразу, поэтому сравнивают с этим пределом их суммарную среднюю мощность; пиковая мощность при совпадении фаз несущих выше средней, и запас оставляют на неё. Мощность каждого оператора на входе указывают в проекте системы.

Ближе всего к пределу работают элементы у входа системы — POI, комбайнеры и первые делители. Дальше по магистрали мощность уже поделена, и требования к элементам ниже; при расчёте уровней это учитывают при выборе исполнения. Если запас мал, мощность операторов на входе снижают аттенюаторами, а не перегружают элементы.

Назовите артикул КАДАММ и исполнение из таблицы, количество и соединители. Если изделие подбирается под проект системы, пришлите схему распределительной сети и перечень операторов и диапазонов — проверим уровни, мощность и класс PIM. Для крупных объектов комплектацию согласуют по проектной спецификации системы.

Параметры, которых нет в таблице, и сроки поставки уточняйте у менеджера. Вместе с пассивными элементами можно заказать перемычки, нагрузки и крепёж, чтобы вся система собиралась из компонентов одного класса. Поставка комплектом из одной партии упрощает приёмку и проверку системы на интермодуляцию.
