Антенна для крыши транспорта и шкафов связи: многочастотная ГНСС L1 / L2 / L5 с МШУ 40 дБ, 4G/5G MIMO 4×4 698–3800 МГц и Wi-Fi MIMO 2×2 до 5925 МГц в корпусе 189 × 182 × 85 мм; 7 кабелей LMR100, SMA, IP67.
Антенна КАДАММ GNSS-L125-5G4W2-4 объединяет многочастотную антенну ГНСС, четыре антенны 4G/5G для роутеров с MIMO 4×4 и две антенны Wi-Fi. ГНСС принимает GPS L1 / L2 / L5, ГЛОНАСС G1 / G2 / G3, BeiDou B1 / B2 / B3 и Galileo E1 / E2 / E5a / E5b / E6 — этого достаточно для приёмника RTK на транспорте и спецтехнике.
МШУ ГНСС — 40 ± 2 дБ, коэффициент шума не более 2,0 дБ, питание 3–12 В. Каналы 4G/5G — 698–960, 1710–2690 и 2900–3800 МГц, коэффициент усиления 4 дБи типично, КСВН менее 3,0. Каналы Wi-Fi — 2400–2483,5 и 4900–5925 МГц, 4 дБи. Все семь выводов — кабель LMR100 с вилкой SMA; корпус PC/ABS, шпилька M27×2, IP67, −40…+85 °C.
ГНСС
| Параметр | Значение |
|---|---|
| Сигналы | GPS L1 / L2 / L5, ГЛОНАСС G1 / G2 / G3, BeiDou B1 / B2 / B3, Galileo E1 / E2 / E5a / E5b / E6 |
| Поляризация | круговая правая (RHCP) |
| Усиление МШУ | 40 ± 2 дБ |
| Коэффициент шума | ≤ 2,0 дБ |
| КСВН | менее 2,0 |
| Питание | 3–12 В DC по кабелю ГНСС, ток не более 60 мА |
| Волновое сопротивление | 50 Ом |
4G/5G MIMO
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–960 / 1710–2690 / 2900–3800 МГц |
| Число портов (MIMO) | 4 |
| Коэффициент усиления | 4 дБи (типично) |
| КСВН | менее 3,0 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Wi-Fi
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2483,5 / 4900–5925 МГц |
| Число портов (MIMO) | 2 |
| Коэффициент усиления | 4 дБи (типично) |
| КСВН | менее 2,5 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
| Параметр | Значение |
|---|---|
| Габариты | 189 × 182 × 85 мм |
| Материал корпуса | PC/ABS |
| Крепление | шпилька M27×2 с гайкой |
| Кабели | 7 × LMR100 (1 ГНСС, 4 4G/5G, 2 Wi-Fi); длина — уточняйте у менеджера |
| Разъёмы | SMA, вилка (другие — по заказу) |
| Степень защиты | IP67 (кроме места вывода кабеля) |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM GNSS-L125-5G4W2-4 работает в полосах 698–960 / 1710–2690 / 2900–3800 МГц: ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41 и др.). Спецтехника и сельскохозяйственные машины с RTK-навигацией и 5G-телеметрией, общественный транспорт с бортовым Wi-Fi, мобильные пункты связи, шкафы с 5G-роутерами MIMO 4×4 на улице.

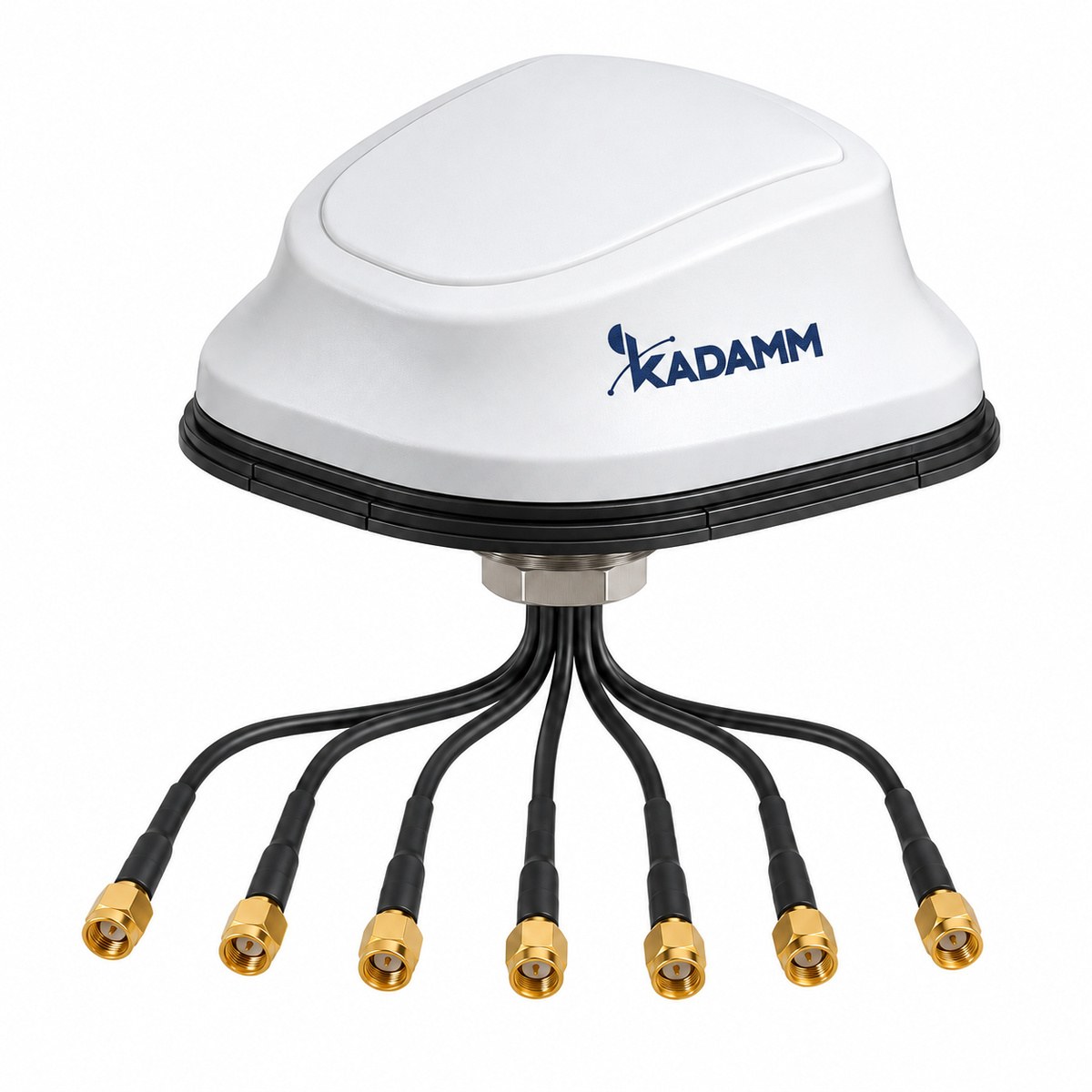

Антенна КАДАММ GNSS-L125-5G4W2-4 с семью кабелями и гайкой; длина кабелей — уточняйте у менеджера.
| Параметр | GNSS-L125-5G4W2-4 | GNSS-RP50-L125 | GNSS-5G2W2-4 | GNSS-AMP-L1L5-22 | GPS-L1-38P8 | GPS-L1-38P5 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | ГНСС L1/L2/L5 + 4G/5G + Wi-Fi | L1 / L2 / L5 | ГНСС + 4G/5G + Wi-Fi | 1559–1607 / 1166–1279 МГц | 1575,42 МГц | 1575,42 МГц |
| Поляризация | — | — | — | — | RHCP | RHCP |
| Ширина ДН по уровню −3 дБ | — | — | — | — | 110° | 110° |
| Коэффициент усиления | 4 дБи | 50 дБ | 4 дБи | — | — | — |
| Тип | комбинированная антенна ГНСС + 4G/5G MIMO 4×4 + Wi-Fi MIMO | многосистемный репитер ГНСС | комбинированная антенна ГНСС + 4G/5G MIMO + Wi-Fi MIMO | линейный усилитель ГНСС 1166–1279 / 1559–1607 МГц, 22 дБ | антенна GPS L1 с МШУ | антенна GPS L1 с МШУ |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM GNSS-L125-5G4W2-4 — 698–960 / 1710–2690 / 2900–3800 МГц — перекрывают диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM GNSS-L125-5G4W2-4 — SMA, вилка (другие — по заказу).
У KADAMM GNSS-L125-5G4W2-4 крепление: шпилька M27×2 с гайкой.
У KADAMM GNSS-L125-5G4W2-4: диапазоны ГНСС L1/L2/L5 + 4G/5G + Wi-Fi, усиление 4 дБи, тип комбинированная антенна ГНСС + 4G/5G MIMO 4×4 + Wi-Fi MIMO. У KADAMM GNSS-RP50-L125: диапазоны L1 / L2 / L5, усиление 50 дБ, тип многосистемный репитер ГНСС.
В том же корпусе здесь четыре порта 4G/5G вместо двух и многочастотная ГНСС L1 / L2 / L5 с МШУ 40 дБ вместо однополосной L1 с МШУ 28 дБ; кабели — LMR100.
Артикул для заказа — KADAMM GNSS-L125-5G4W2-4, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM GNSS-L125-5G4W2-4 могут уточняться без уведомления.
Поставляем KADAMM GNSS-L125-5G4W2-4 — комбинированная антенна ГНСС L1/L2/L5 + 4G/5G MIMO 4×4 + Wi-Fi MIMO, IP67 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
