Антенна-«гриб» для крыши транспорта и шкафов связи: в одном корпусе Ø110 × 53 мм активная ГНСС GPS/ГЛОНАСС с МШУ 28 дБ, 4G MIMO 698–960 / 1710–2690 МГц и Wi-Fi MIMO 2,4 / 5 ГГц на 2 или 4 порта; кабели RG174, SMA, IP67.

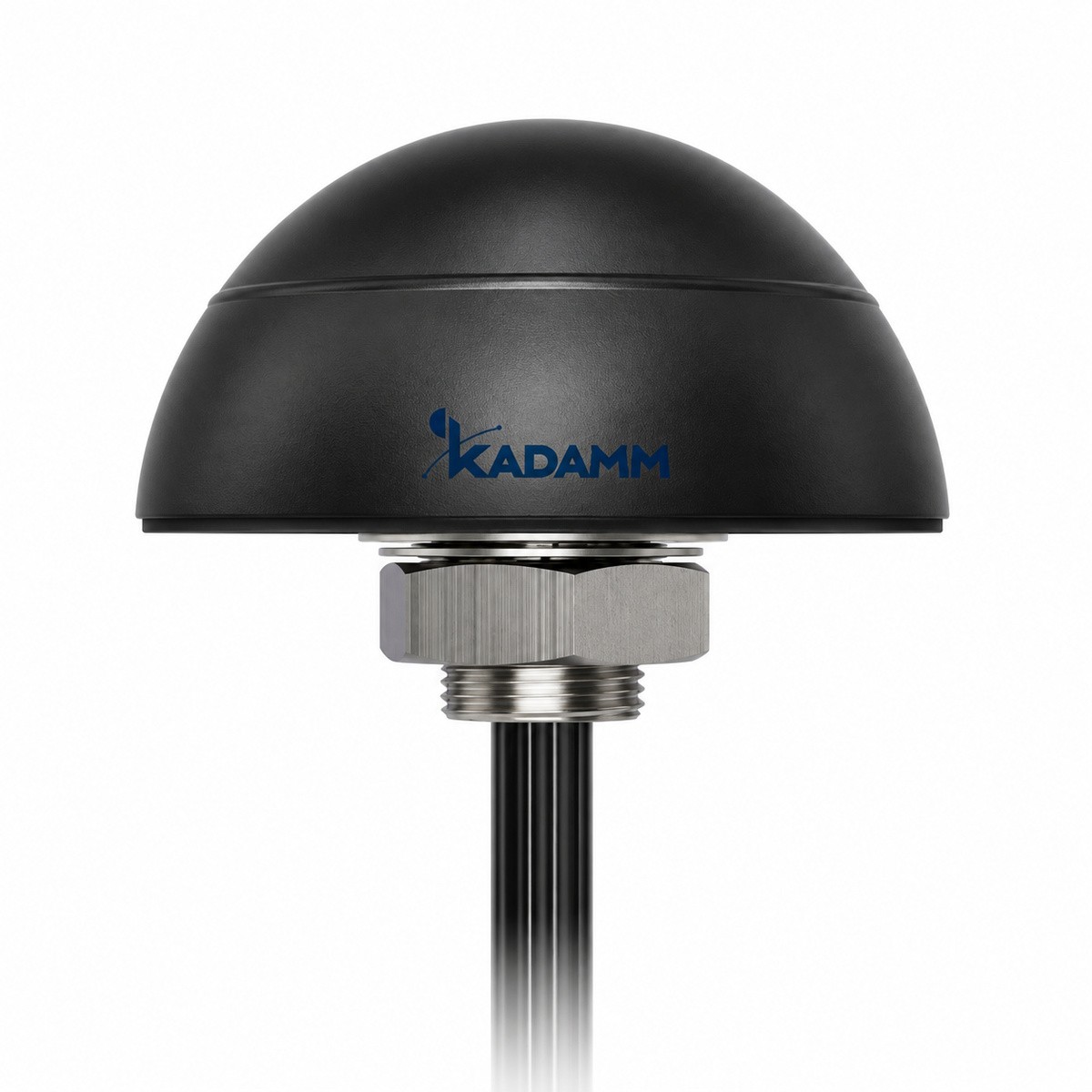

Антенна КАДАММ GNSS-LTE2W2-3 объединяет в одном корпусе три системы: активную антенну спутниковой навигации GPS и ГЛОНАСС, антенну 4G с двумя портами MIMO и антенну Wi-Fi с двумя портами MIMO. Её ставят на крышу автомобиля, автобуса, спецтехники или на корпус телематического шкафа, чтобы через одно отверстие подключить навигатор, LTE-роутер и точку доступа Wi-Fi. Исполнение KADAMM GNSS-LTE2W4-3 в том же корпусе имеет четыре порта Wi-Fi — для точек доступа 4×4 MIMO.
Канал ГНСС работает в полосе 1575,42–1610 МГц с правой круговой поляризацией: керамический патч 25 × 25 × 6 мм и МШУ с усилением 28 ± 2 дБ и коэффициентом шума не более 1,5 дБ, питание 3–5 В по кабелю. Канал 4G перекрывает 698–960 и 1710–2690 МГц, коэффициент усиления 3 дБи. Канал Wi-Fi — 2400–2483,5 и 4900–5825 МГц, 2 дБи. Корпус ABS, крепление шпилькой M27×2, IP67, рабочая температура −40…+85 °C.
ГНСС
| Параметр | Значение |
|---|---|
| Диапазон частот | 1575,42–1610 МГц (GPS L1, ГЛОНАСС L1) |
| Поляризация | круговая правая (RHCP) |
| Антенный элемент | керамический патч 25 × 25 × 6 мм |
| Усиление МШУ | 28 ± 2 дБ |
| Коэффициент шума | ≤ 1,5 дБ |
| КСВН | менее 2,0 |
| Питание | 3–5 В DC по кабелю ГНСС, ток менее 15 мА |
| Волновое сопротивление | 50 Ом |
4G MIMO
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–960 / 1710–2690 МГц |
| Число портов | 2 |
| Коэффициент усиления | 3 дБи |
| КСВН | менее 3,0 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Wi-Fi MIMO
| Параметр | GNSS-LTE2W2-3 | GNSS-LTE2W4-3 |
|---|---|---|
| Диапазон частот | 2400–2483,5 / 4900–5825 МГц | |
| Число портов | 2 | 4 |
| Коэффициент усиления | 2 дБи | |
| КСВН | менее 2,5 | |
| Поляризация | линейная | |
| Волновое сопротивление | 50 Ом | |
| Параметр | Значение |
|---|---|
| Габариты | Ø110 × 53 мм (без монтажной шпильки) |
| Материал радома | ABS |
| Крепление | шпилька M27×2 (высота резьбовой части 27 мм) с гайкой, уплотнительная прокладка на клеевой основе |
| Кабели | RG174: 5 шт. (GNSS-LTE2W2-3) или 7 шт. (GNSS-LTE2W4-3); длина — уточняйте у менеджера |
| Разъёмы | SMA, вилка (другие — по заказу) |
| Степень защиты | IP67 (кроме места вывода кабеля) |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
| Артикул | Порты 4G | Порты Wi-Fi | Кабели RG174 / разъёмы SMA |
|---|---|---|---|
| KADAMM GNSS-LTE2W2-3 | 2 | 2 | 5 (1 ГНСС + 2 4G + 2 Wi-Fi) |
| KADAMM GNSS-LTE2W4-3 | 2 | 4 | 7 (1 ГНСС + 2 4G + 4 Wi-Fi) |
Исполнения отличаются только числом портов Wi-Fi; корпус, ГНСС, 4G и диапазоны Wi-Fi одинаковы. Нужное исполнение укажите при заказе.
Транспортная телематика и мониторинг, автобусы и спецтехника с бортовым Wi-Fi, телематические шкафы, банкоматы и терминалы с LTE-связью и навигацией; исполнение с 4 портами Wi-Fi — для бортовых точек доступа 4×4 MIMO.
Антенна КАДАММ GNSS-LTE2W2-3 (или GNSS-LTE2W4-3) с кабелями, гайкой и прокладкой; длина кабелей — уточняйте у менеджера.

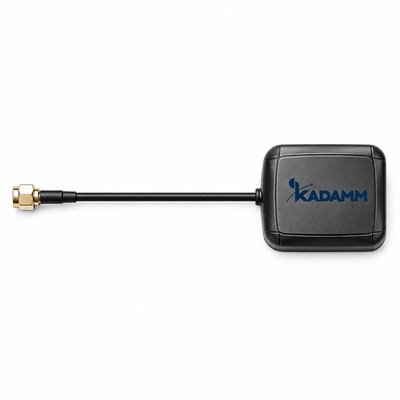

| Параметр | GNSS-LTE2W2-3 | GPS-L1-38T | GPS-L1-38C | GPS-L1-29M | GNSS-L1-26RF | GPS-L1-25S |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | ГНСС + 4G + Wi-Fi | 1575,42 МГц | 1575,42 МГц | GPS L1 | 1571,42–1579,42 / 0–1000 МГц | 1573,42–1577,42 МГц |
| Поляризация | — | RHCP | RHCP | круговая правая | круговая правая (RHCP) | — |
| Ширина ДН по уровню −3 дБ | — | 110° | 110° | — | — | — |
| Коэффициент усиления | 3 дБи | — | — | 29 ± 2 дБ | уточняйте у менеджера | 4,5 дБи |
| Тип | комбинированная антенна ГНСС + 4G MIMO + Wi-Fi MIMO | антенна GPS L1 с МШУ | антенна GPS L1 с МШУ | активная антенна спутниковой навигации со встроенным малошумящим усилителем | антенна ГНСС | антенна ГНСС |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
У KADAMM GNSS-LTE2W2-3 — SMA, вилка (другие — по заказу).
У KADAMM GNSS-LTE2W2-3 крепление: шпилька M27×2 (высота резьбовой части 27 мм) с гайкой, уплотнительная прокладка на клеевой основе.
У KADAMM GNSS-LTE2W2-3: диапазоны ГНСС + 4G + Wi-Fi, тип комбинированная антенна ГНСС + 4G MIMO + Wi-Fi MIMO. У KADAMM GPS-L1-38T: диапазоны 1575,42 МГц, тип антенна GPS L1 с МШУ.
Да, у каждой системы свои кабели: ГНСС — к навигационному приёмнику, два кабеля 4G — к LTE-роутеру, кабели Wi-Fi (2 или 4 по исполнению) — к точке доступа.
Нет. МШУ питается 3–5 В DC по центральной жиле кабеля ГНСС от навигационного приёмника, ток менее 15 мА.
Артикул для заказа — KADAMM GNSS-LTE2W2-3, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM GNSS-LTE2W2-3 могут уточняться без уведомления.
Поставляем KADAMM GNSS-LTE2W2-3 — комбинированная антенна ГНСС + 4G MIMO + Wi-Fi MIMO, GPS/ГЛОНАСС, IP67 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
