Серия геодезических антенн ГНСС для съёмки, базовых станций RTK и мониторинга: многочастотные L1 / L2 / L5 (с L-Band и без), двухчастотная L1 / L2 и одночастотная L1, фазовый центр ± 2 мм, МШУ 30–40 дБ, TNC, IP67, 5 исполнений.

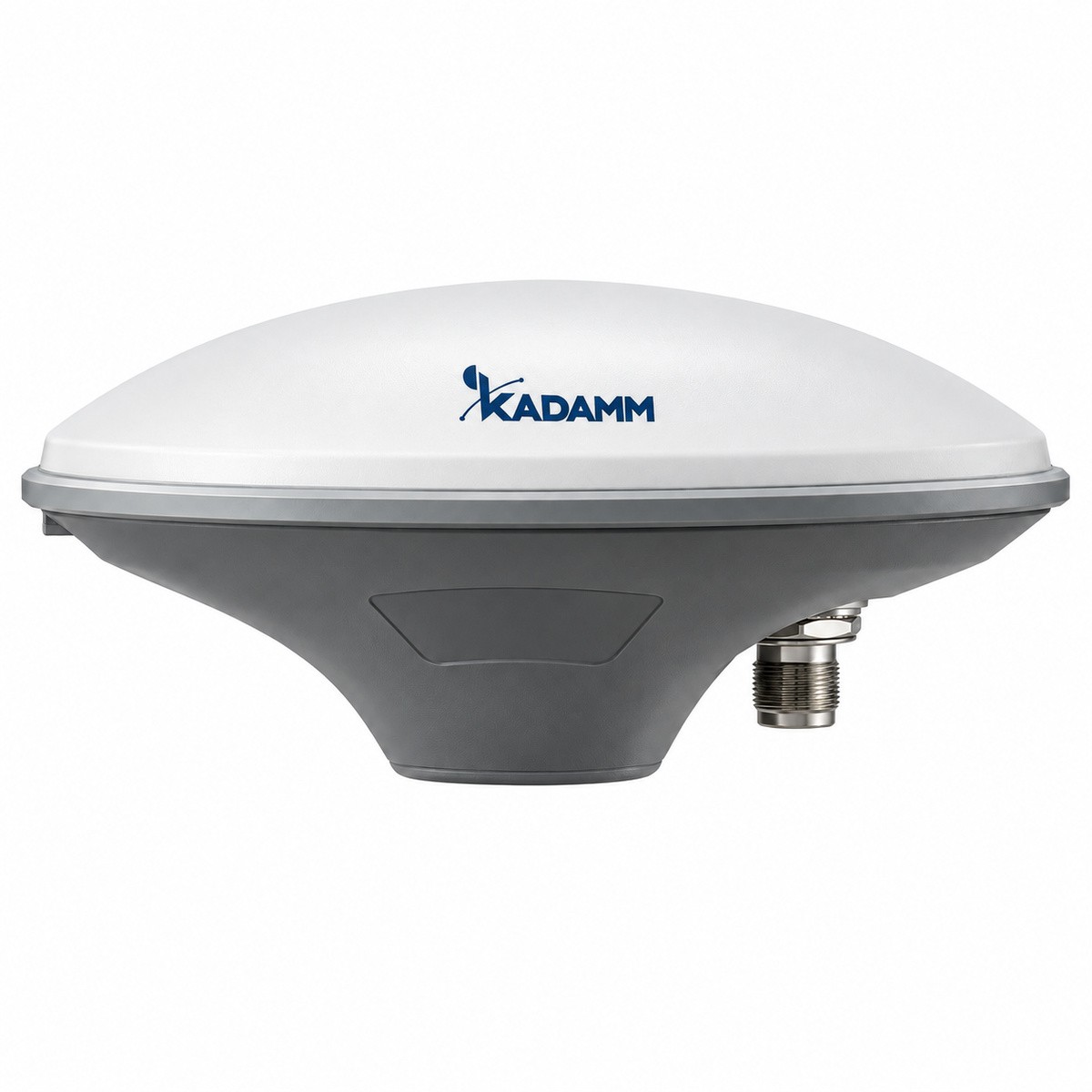

Антенна КАДАММ GNSS-RTK-L125-40T — геодезическая антенна для работы с приёмниками RTK и постобработкой. Она принимает GPS L1 / L2 / L5 и L-Band, ГЛОНАСС G1 / G2 / G3, BeiDou B1 / B2 / B3 и Galileo E1 / E2 / E5a / E5b / E6 — полный набор сигналов современных многочастотных приёмников.
Погрешность положения фазового центра не более ± 2 мм; фазовые центры L1 и L2 расположены на 58 и 52 мм выше опорной точки антенны (низ корпуса). Коэффициент усиления элемента не менее 5,5 дБи, осевое отношение не более 3 дБ, КСВН не более 1,5. МШУ 40 ± 2 дБ, коэффициент шума не более 1,5 дБ, питание 3–12 В по кабелю. Корпус Ø151,5 × 66,5 мм ставится на вешку, штатив или мачту по стандартной резьбе 5/8"-11UNC.
Кроме исполнения GNSS-RTK-L125-40T (с L-Band) серия включает L1 / L2 / L5 без L-Band (GNSS-RTK-L125-40G), двухчастотную L1 / L2 (GNSS-RTK-L12-40G), одночастотную L1 (GNSS-RTK-L1-40G) и исполнение с МШУ 30 дБ и питанием 3–16 В (GNSS-RTK-L125-30G). Характеристики каждого — в таблице «Исполнения».
Антенный элемент
| Параметр | Значение |
|---|---|
| Сигналы | GPS L1 / L2 / L5 / L-Band, ГЛОНАСС G1 / G2 / G3, BeiDou B1 / B2 / B3, Galileo E1 / E2 / E5a / E5b / E6 |
| Поляризация | круговая правая (RHCP) |
| Осевое отношение | ≤ 3 дБ |
| Коэффициент усиления (максимум) | ≥ 5,5 дБи |
| КСВН | ≤ 1,5 |
| Погрешность фазового центра | ± 2 мм |
| Фазовый центр над опорной точкой (ARP) | L1 — 58 мм, L2 — 52 мм |
| Сектор обзора по азимуту | 360° |
| Волновое сопротивление | 50 Ом |
Малошумящий усилитель
| Параметр | Значение |
|---|---|
| Усиление | 40 ± 2 дБ |
| Коэффициент шума | ≤ 1,5 дБ |
| Неравномерность в полосе | ± 1 дБ |
| КСВН выхода | ≤ 2,0 |
| Питание | 3–12 В DC по кабелю, ток не более 50 мА |
| Параметр | Значение |
|---|---|
| Габариты | Ø151,5 × 66,5 мм |
| Масса | уточняйте у менеджера |
| Материал радома | ABS |
| Разъём | TNC, розетка |
| Крепление | резьба 5/8"-11UNC, глубина 16 мм (вешка, штатив, мачтовый адаптер) |
| Степень защиты | IP67 (кроме дренажного отверстия в резьбовом гнезде) |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Артикул | Сигналы | Усиление антенны | МШУ, шум | Питание, ток | Радом |
|---|---|---|---|---|---|
| KADAMM GNSS-RTK-L125-40T | GPS L1 / L2 / L5, ГЛОНАСС G1 / G2 / G3, BeiDou B1 / B2 / B3, Galileo E1 / E2 / E5a / E5b / E6, L-Band | ≥ 5,5 дБи | 40 ± 2 дБ, шум ≤ 1,5 дБ | 3–12 В DC, ≤ 50 мА | ABS |
| KADAMM GNSS-RTK-L1-40G | GPS L1, ГЛОНАСС G1, BeiDou B1, Galileo E1 / E2 | ≥ 5 дБи | 40 ± 2 дБ, шум ≤ 1,5 дБ | 3–12 В DC, ≤ 40 мА | ABS |
| KADAMM GNSS-RTK-L12-40G | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E2 / E5b / E6 | ≥ 5 дБи | 40 ± 2 дБ, шум ≤ 1,5 дБ | 3–12 В DC, ≤ 50 мА | ABS |
| KADAMM GNSS-RTK-L125-30G | GPS L1 / L2 / L5, ГЛОНАСС G1 / G2 / G3, BeiDou B1 / B2 / B3, Galileo E1 / E2 / E5a / E5b / E6 | ≥ 4 дБи | 30 ± 2 дБ, шум ≤ 2,0 дБ | 3–16 В DC, ≤ 40 мА | ASA |
| KADAMM GNSS-RTK-L125-40G | GPS L1 / L2 / L5, ГЛОНАСС G1 / G2 / G3, BeiDou B1 / B2 / B3, Galileo E1 / E2 / E5a / E5b / E6 | ≥ 5 дБи | 40 ± 2 дБ, шум ≤ 1,5 дБ | 3–12 В DC, ≤ 50 мА | ASA |
Все исполнения — фазовый центр ± 2 мм, разъём TNC (розетка), крепление на резьбу вешки или штатива, IP67 (кроме дренажного отверстия в резьбовом гнезде). Габариты и смещения фазовых центров новых исполнений — уточняйте у менеджера.
Геодезическая съёмка и вынос в натуру, базовые станции RTK и сети опорных станций, мониторинг деформаций плотин, мостов и откосов, кадастровые работы, научные измерения с постобработкой.
Антенна КАДАММ GNSS-RTK-L125-40T. Кабель и адаптер на вешку в комплект не входят — уточняйте у менеджера.
| Параметр | GNSS-RTK-L125-40T | GNSS-5G2W2-4 | GNSS-RTK-L15-28M | GNSS-AMP-L1L5-22 | GPS-L1-38P8 | GPS-L1-38P5 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | ГНСС L1 / L2 / L5 | ГНСС + 4G/5G + Wi-Fi | ГНСС L1 + L5 | 1559–1607 / 1166–1279 МГц | 1575,42 МГц | 1575,42 МГц |
| Поляризация | круговая правая | — | круговая правая | — | RHCP | RHCP |
| Ширина ДН по уровню −3 дБ | — | — | — | — | 110° | 110° |
| Коэффициент усиления | 30–40 дБ (МШУ) | 4 дБи | 28 ± 2 дБ (МШУ) | — | — | — |
| Тип | геодезические антенны ГНСС | комбинированная антенна ГНСС + 4G/5G MIMO + Wi-Fi MIMO | двухчастотная антенна ГНСС на магните | линейный усилитель ГНСС 1166–1279 / 1559–1607 МГц, 22 дБ | антенна GPS L1 с МШУ | антенна GPS L1 с МШУ |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
У KADAMM GNSS-RTK-L125-40T — TNC, розетка; поляризация — круговая правая.
У KADAMM GNSS-RTK-L125-40T крепление: резьба 5/8"-11UNC, глубина 16 мм (вешка, штатив, мачтовый адаптер), масса уточняйте у менеджера.
У KADAMM GNSS-RTK-L125-40T: диапазоны ГНСС L1 / L2 / L5, усиление 30–40 дБ (МШУ), тип геодезические антенны ГНСС. У KADAMM GNSS-5G2W2-4: диапазоны ГНСС + 4G/5G + Wi-Fi, усиление 4 дБи, тип комбинированная антенна ГНСС + 4G/5G MIMO + Wi-Fi MIMO.
Высоту измеряют до опорной точки антенны (низ корпуса); фазовые центры L1 и L2 находятся на 58 и 52 мм выше неё — эти смещения вводят в приёмник или программу постобработки.
Да: многочастотный приём L1 / L2 / L5 всех четырёх систем, фазовый центр ± 2 мм и МШУ 40 дБ для длинного кабеля до приёмника.
Артикул для заказа — KADAMM GNSS-RTK-L125-40T, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM GNSS-RTK-L125-40T могут уточняться без уведомления.
Поставляем KADAMM GNSS-RTK-L125-40T — геодезические антенны ГНСС L1, L1/L2 и L1/L2/L5, фазовый центр ±2 мм, МШУ 30–40 дБ, TNC под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
