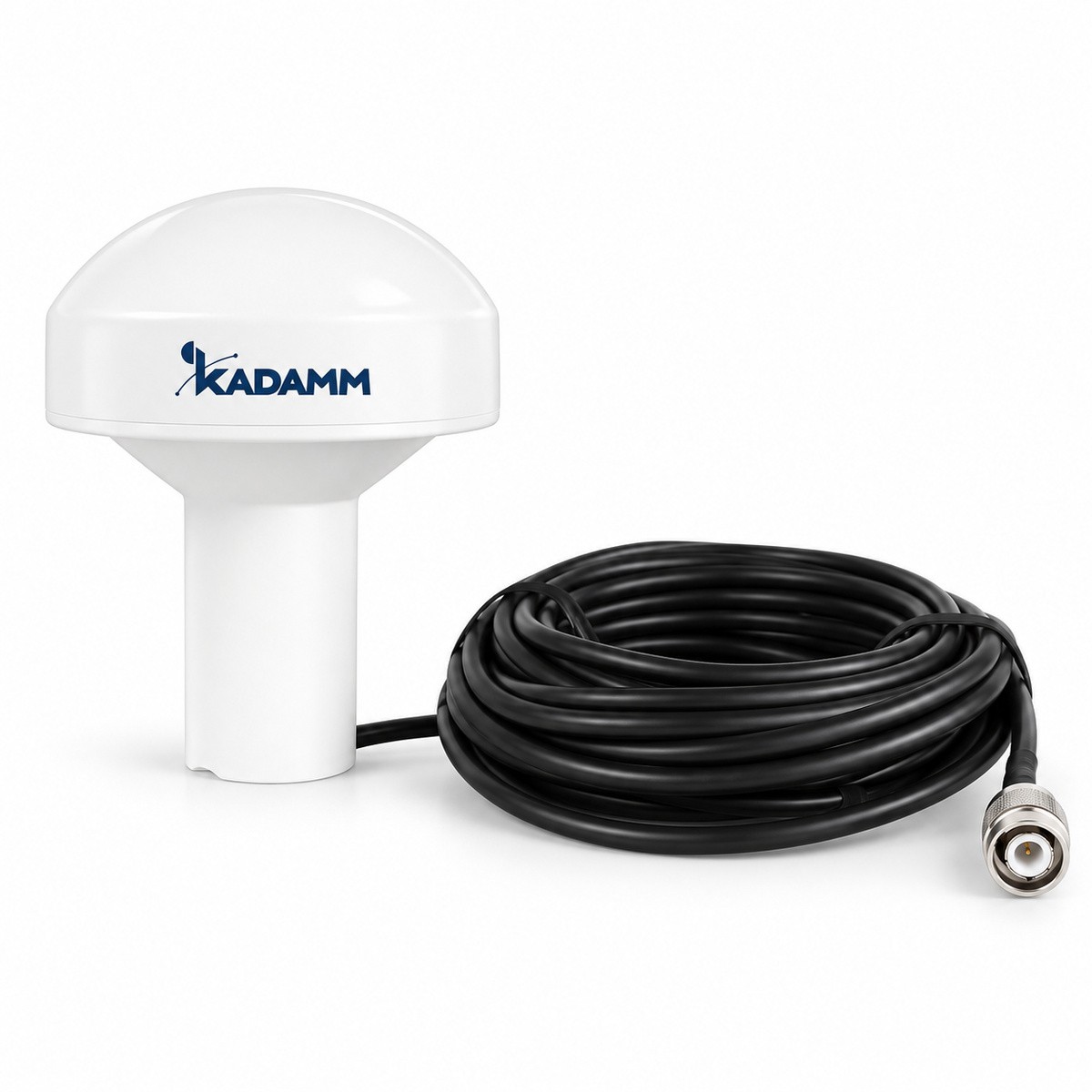

Наружные антенны GPS L1, МШУ 28 дБ: с кабелем, морская и купол синхронизации с TNC: 3 исполнения.
KADAMM GPS-L1-28T — наружные антенны GPS L1. Основные данные: системы GPS; разъём SMA, MCX, TNC, BNC. В карточке 3 исполнения; различия — в таблице «Исполнения».
Навигационный сигнал у поверхности Земли слабый — порядка −130 дБм, ниже уровня теплового шума в полосе приёмника; приёмник вытаскивает его корреляцией с известным кодом. Поэтому от антенны требуется не мощность, а чистота: низкий собственный шум, хорошее согласование и устойчивость к помехам.
Частоты систем в диапазоне L1 близки: GPS L1 и Galileo E1 — 1575,42 МГц, BeiDou B1 — 1561,098 МГц, ГЛОНАСС L1 — около 1602 МГц. Антенна, которая принимает только GPS, работает с любым приёмником, но приёмник, рассчитанный на несколько систем, получит с ней меньше спутников — а значит, медленнее найдёт решение в сложных условиях.
Место установки решает больше, чем паспорт: антенне нужно открытое небо, подальше от передающих антенн, металлических стен и надстроек; на мачте — выше соседних конструкций, чтобы горизонт был открыт.
| Параметр | Значение |
|---|---|
| Принимаемые сигналы | по исполнению (см. таблицу «Исполнения») |
| Усиление МШУ | по исполнению (см. таблицу «Исполнения») |
| Поляризация | уточняйте у менеджера |
| КСВН | по исполнению (см. таблицу «Исполнения») |
| Диаграмма направленности | уточняйте у менеджера |
| Параметр | Значение |
|---|---|
| Тип | активная антенна ГНСС |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Габариты | по исполнению (см. таблицу «Исполнения») |
| Крепёж и кабель | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
| Артикул | Сигналы | МШУ | Разъём | Габариты | КСВН | Исполнение |
|---|---|---|---|---|---|---|
| KADAMM GPS-L1-28MR | GPS L1 1575 ± 5 МГц | более 28 дБ | уточняйте у менеджера | 96 × 96 × 127 мм | менее 1,5 | морская, на поворотном креплении |
| KADAMM GPS-L1-28T | GPS L1 1575,42 МГц | 28 ± 3 дБ | TNC, BNC, SMA или MCX | уточняйте у менеджера | уточняйте у менеджера | телескопическая, наружная, с кабелем |
| KADAMM GPS-L1-28T2 | GPS L1 (1575,42 ± 3 МГц) | 28 ± 2 дБ | TNC, розетка | 66,5 × 66,5 × 46 мм | менее 2,0 | — |
Исполнения отличаются только параметрами, приведёнными в таблице. Не указанное в таблице (крепёж, кабель, масса, рабочая температура) — уточняйте у менеджера.
Где применяют KADAMM GPS-L1-28T: синхронизация базовых станций и оборудования связи: приёмник получает от ГНСС метку времени и опорную частоту; навигация судов и маломерного флота.
Антенна работает с навигационными приёмниками и модулями GPS; при выборе сверяют системы и полосы приёмника, питание на его антенном входе и тип разъёма.
Системы и полосы. Антенна должна принимать всё, что использует приёмник: GPS.
Разъём. Разъём SMA, MCX, TNC, BNC; переходники в тракте нежелательны.
Место установки. Открытое небо, удаление от передающих антенн и металлических стен.
Антенна КАДАММ выбранного исполнения.
| Параметр | GPS-L1-28T | GPS-L1-28M | GPS-L1-28S | GPS-L1-29M | GNSS-L1-26RF | GNSS-RTK-L1-30F |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | ГНСС | GPS | GPS | GPS L1 | 1571,42–1579,42 / 0–1000 МГц | GPS, ГЛОНАСС, BeiDou, Galileo |
| Поляризация | — | круговая правая | круговая правая | круговая правая | круговая правая (RHCP) | круговая правая |
| Коэффициент усиления | МШУ 28 дБ | 26–28 дБ (МШУ) | 28 дБ (МШУ) | 29 ± 2 дБ | уточняйте у менеджера | 30 дБ (МШУ) |
| Тип | антенна ГНСС | активная антенна ГНСС | активная антенна ГНСС | активная антенна спутниковой навигации со встроенным малошумящим усилителем | антенна ГНСС | высокоточная антенна ГНСС |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Будет, если соблюсти разнос: сильный сигнал передатчика рядом может перегрузить малошумящий усилитель и заглушить навигацию: усилитель уходит в насыщение, и приёмник теряет спутники. Фильтр перед усилителем снижает этот риск, но разнос всё равно нужен.
На практике навигационную антенну ставят выше и в стороне от передающих, не в их главном лепестке, а кабели разных систем разводят. На транспорте и в шкафах с модемами выручают комбинированные антенны KADAMM, у которых тракты уже развязаны в корпусе.
У пассивной антенны нет собственного усилителя: принятый сигнал сразу идёт в кабель, и каждый метр кабеля уменьшает отношение сигнал/шум. Поэтому её ставят вплотную к приёмнику или модулю со своим малошумящим входом, а внутри устройства подключают дорожкой платы или коротким кабелем.
Активная антенна несёт усилитель у излучателя и питается по кабелю от приёмника; она нужна, когда антенну выносят на крышу или мачту. Если в вашем устройстве кабель длиннее нескольких десятков сантиметров, подберём активный вариант KADAMM с подходящим усилением.
Антенна рассчитана на GPS. Частоты основных систем в диапазоне L1: GPS L1 и Galileo E1 — 1575,42 МГц, BeiDou B1 — 1561,098 МГц, ГЛОНАСС L1 — около 1602 МГц; многочастотные антенны добавляют полосы L2, L5 и их аналоги. Чем больше систем видит приёмник, тем быстрее и надёжнее решение.
Антенна должна принимать все системы, которые использует приёмник; лишние полосы не мешают, а недостающие уменьшают число спутников в решении. Пришлите модель приёмника или модуля — проверим совместимость по системам, питанию и разъёму и подскажем, нужен ли переходник.
Антенне нужно как можно больше открытого неба: без навесов, стен и надстроек выше её уровня. Металлическая поверхность под антенной работает как земля и улучшает диаграмму; на транспорте лучшее место — центр крыши, на здании — кровля без высоких надстроек рядом.
Кабель прокладывают без резких изгибов и пережатий, разъёмы на улице герметизируют. Мачтовую антенну заземляют вместе с опорой, а на вводе кабеля в здание ставят грозоразрядник, рассчитанный на пропускание питания усилителя. Перед сдачей проверяют число видимых спутников и отношение сигнал/шум в интерфейсе приёмника.
Артикул для заказа — KADAMM GPS-L1-28T, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM GPS-L1-28T могут уточняться без уведомления.
Поставляем KADAMM GPS-L1-28T — наружные антенны GPS L1, МШУ 28 дБ: с кабелем, морская и купол синхронизации с TNC под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
