KADAMM МШ-К — Колбонагреватели 100–250 мл

Колбонагреватели KADAMM МШ-К 100–250 мл рассчитаны на круглодонные колбы небольшого объёма. В отличие от нагревательной плитки, которая греет в одной точке, гнездо по форме колбы передаёт тепло всей сферической части: раствор нагревается ровно, местного перегрева стекла нет, осадок на дне не пригорает. Источник тепла — нихромовая спираль в высокотемпературной стеклоткани, открытого пламени нет; кожух сделан из холоднокатаной стали с порошковым покрытием. Исполнений в карточке восемь: гнездо двух объёмов (на 100 мл и на 250 мл), верхний предел 380 или 450 °C, управление по аналоговой шкале либо через цифровой дисплей, который сам держит уставку.

Восемь исполнений ряда под колбы двух объёмов

Базовое KADAMM МШ-К0.1-380 рассчитано на колбу 100 мл: гнездо Ø70×40 мм, мощность 100 Вт, предел 380 °C, задание по аналоговой шкале; корпус Ø195×150 мм, нетто 1.7 кг. В KADAMM МШ-К0.1-380Ц гнездо и мощность те же, зато есть цифровой дисплей, и заданная температура держится автоматически. Предел 450 °C дают KADAMM МШ-К0.1-450 и KADAMM МШ-К0.1-450Ц: у них гнездо из стеклоткани уплотнено алюмосиликатной ватой, корпус Ø200×165 мм, масса 2.5 кг, питание 200–240 В. Для колбы 250 мл предназначены KADAMM МШ-К0.25-380 и МШ-К0.25-380Ц (гнездо Ø95×50 мм, нагреватель 180 Вт), а также МШ-К0.25-450 с МШ-К0.25-450Ц — предел 450 °C, нагреватель 150 Вт. Работать непрерывно может любое из восьми исполнений, а подключаются все к обычной однофазной сети: версии на 380 °C — к 220 или 110 В (допуск ±10 %), версии на 450 °C — стандартно к 200–240 В, по запросу к 110 В.

Чем гнездо лучше плиты для круглодонной колбы

Поставленная на плоскую поверхность круглодонная колба опирается на пятно площадью несколько квадратных сантиметров, и через него проходит весь тепловой поток. Стекло в месте контакта раскаляется, прилегающий слой содержимого перегревается и разлагается, а верх ещё не прогрет. Итог — корка на дне, потемнение термически нестойких веществ и риск трещины, если в перегретую колбу резко долить холодный растворитель. В колбонагревателе гнездо обнимает всю нижнюю полусферу, поэтому нагрузка на квадратный сантиметр в разы ниже, температура по объёму ровнее, а кипение спокойное, без толчков.

Кроме того, раскалённой поверхности снаружи нет. Плита оставляет вокруг колбы горячее кольцо, куда летят капли при перегонке и брызги при загрузке, тогда как у колбонагревателя нагреватель целиком спрятан под гнездом и кожухом. При работе с легковоспламеняющимися растворителями это решающий момент: открытого источника воспламенения для эфира, гексана, ацетона и спиртов просто нет.

100 и 180 Вт: мощность по объёму колбы

В исполнениях с пределом 380 °C мощность выбрана под объём колбы, без «запаса»: колбе 100 мл — 100 Вт, колбе 250 мл — 180 Вт. Выходит порядка киловатта на литр: водный раствор закипает за приемлемое время, а регулятор при этом удерживает уставку без раскачки. Лишняя мощность на маленькой колбе только мешает — отсюда перерегулирование, температурные скачки и выброс через холодильник.

Под колбу 250 мл в исполнениях на 450 °C стоит нагреватель 150 Вт, то есть слабее, чем 180. Ошибки здесь нет: гнездо у них устроено иначе, теплоизоляция из алюмосиликатной ваты толще и теряет наружу меньше тепла, так что на режим прибор выходит так же быстро при меньшей мощности. Отсюда правило подбора: смотрите на предел температуры и свой рабочий режим, а ватты между собой не сравнивайте.

Что зависит от верхнего предела — 380 или 450 °C

Большинство лабораторных задач укладывается в предел 380 °C: водные растворы кипятят, органические растворители отгоняют, пробы разлагают кислотой, при синтезе держат температуру. Версия на 450 °C пригодится для высококипящих сред, расплавов и минерализации, когда температурный запас ценнее компактности. Цена запаса — габариты и масса: корпус Ø200×165 мм вместо Ø195×150 мм, 2.5 кг вместо 1.7–1.8 кг.

Учтите: 380 и 450 °C относятся к нагревателю, а не к раствору. Сколько градусов будет в колбе, решают кипящая в ней жидкость и отвод тепла через холодильник; предел прибора влияет лишь на запас и на то, как быстро вы выйдете на режим. Если контролировать нужно среду, а не гнездо, выбирайте цифровое исполнение с выносным датчиком.

Шкала или цифровой дисплей

Если буквы в артикуле нет, у исполнения аналоговая шкала и электронный терморегулятор без цифровой индикации: положение ручки задаёт мощность, которую прибор и поддерживает. Для рутинного кипячения, где нужен нагрев как таковой, а не точная цифра, этого хватает. Буква Ц означает цифровой дисплей: на нём видны уставка и текущее значение, а заданная температура поддерживается автоматически.

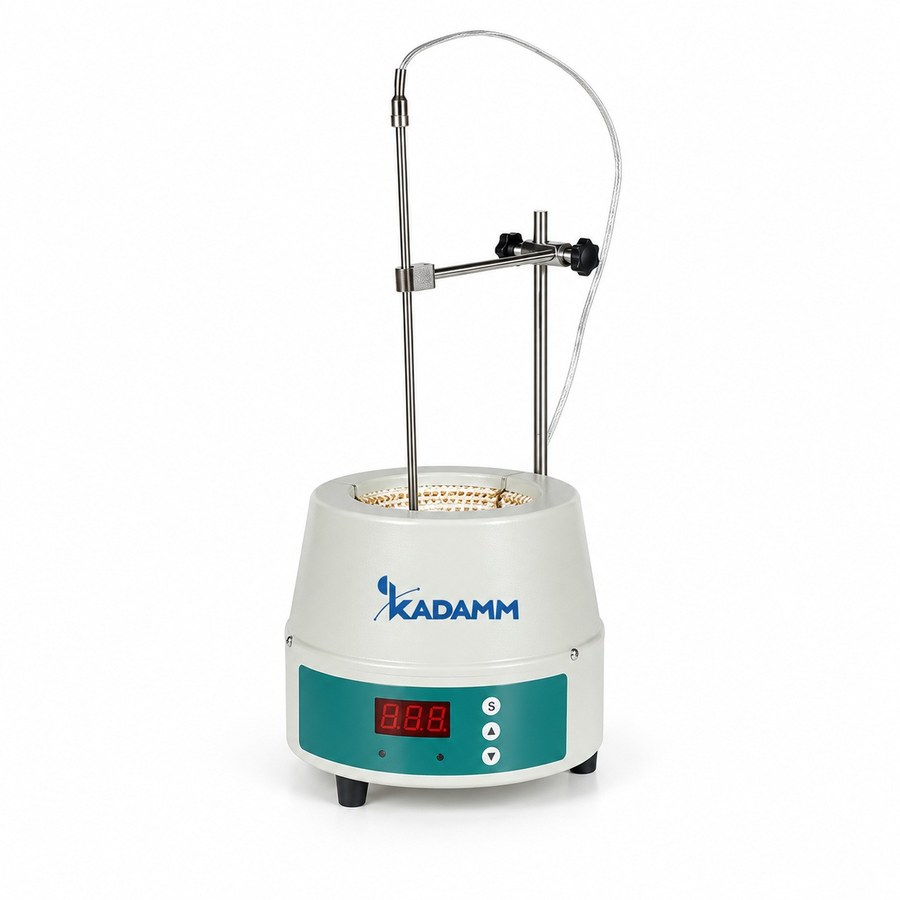

Цифровые версии на 450 °C получили ПИД-регулятор и датчик PT100 на регулируемом кронштейне. Датчик погружают прямо в среду, и регулятор работает по температуре раствора, а не гнезда. Это контроль совсем другого уровня: такое исполнение выбирают, если режим должен повторяться от партии к партии и попадать в протокол.

По назначению колбонагреватель относится к лабораторным электронагревательным приборам. К каждой поставке прилагается декларация о соответствии ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств». Изделия несут маркировку CE, а производство имеет сертификат ISO 9001.

Взрывозащищённого исполнения у прибора нет. С легковоспламеняющимися растворителями он работает только внутри вытяжного шкафа; для взрывоопасных зон нужна техника с соответствующей маркировкой, и её выбор стоит обсудить с менеджером ещё до заказа.

• Электрическая безопасность — Питание 220 или 110 В, 50/60 Гц, мощность нагревателя 100–180 Вт, поэтому хватает заземлённой розетки. Следите, чтобы шнур не прикасался к горячему гнезду и стеклу обвязки.
• Защита от ожогов — После выключения колба и гнездо ещё долго горячие: работают в термостойких перчатках, а колбу вынимают держателем, взявшись за горло, но не за дно.
• Растворители — Горючие и летучие жидкости греют только в вытяжном шкафу и с обратным холодильником. Пролитое на кожух убирают, когда прибор остынет.
• Чистка гнезда — Вода и абразивы стеклоткани противопоказаны: попавшее вещество выжигают на малой мощности, оставив створку шкафа открытой.
• Комплект документов — С прибором передаются паспорт, руководство по эксплуатации и декларация соответствия ТР ТС; сертификаты на материалы и протоколы предоставляются по запросу.

Какой у корпуса класс защиты, каким терморегулятором оснащён прибор и что войдёт в конкретную поставку, указано в паспорте; подробности у менеджера.

Прибор приходит уже собранным, и запуск колбонагревателя занимает считанные минуты — нужны только место, розетка и штатив для обвязки. Для всех восьми исполнений шаги общие; разница лишь в размерах корпуса и в выносном датчике, который есть у цифровых моделей на 450 °C.

После установки

• Контроль равномерности — При первой рабочей загрузке смотрят, не закипает ли среда местами у стенки: так проявляется перекос колбы или неверно выбранный размер гнезда.
• Периодический осмотр — Прогары и затвердевшие от пролитого участки стеклоткани недопустимы; такое гнездо заменяют сразу, не ожидая, пока откажет нагреватель.
• Перенос и хранение — Переносить прибор можно только после остывания и с вынутой колбой, а шнур на неостывший корпус не наматывают.
