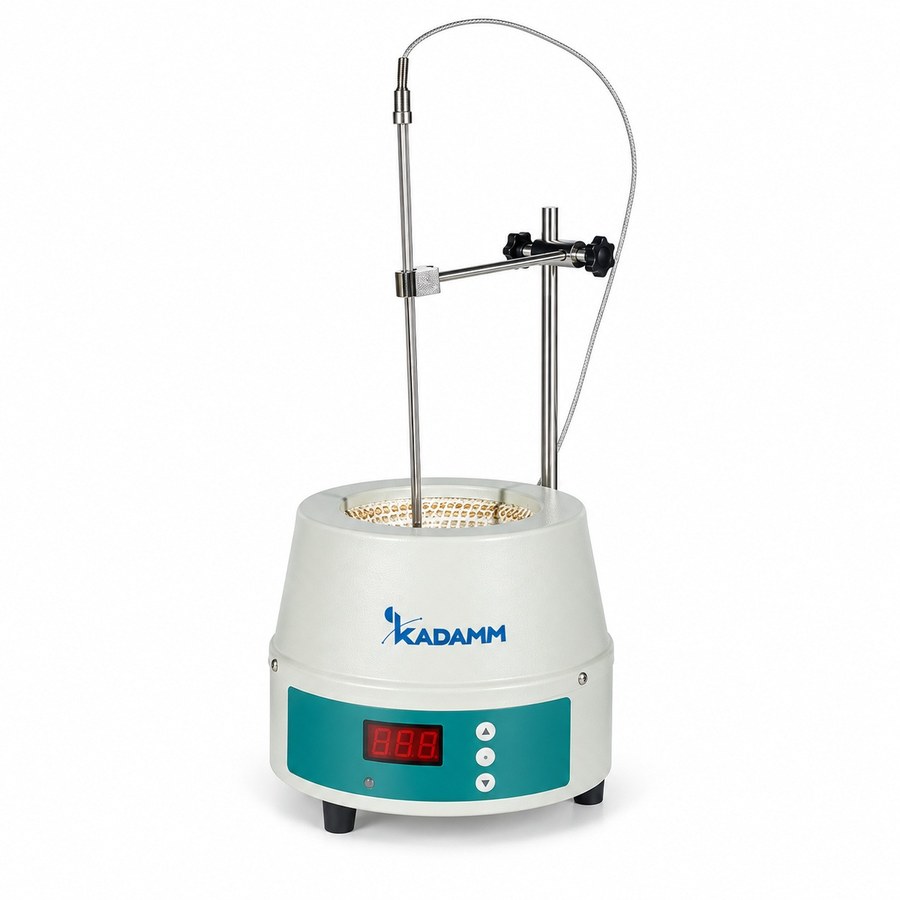

KADAMM МШ-К — Колбонагреватели 5–10 л

Колбонагреватели KADAMM МШ-К 5–10 л рассчитаны на круглодонные колбы крупного объёма. Это граница между настольной лабораторией и почти опытным масштабом: в колбе пять или десять литров раствора, мощность нагревателя 800–1500 Вт, а сам прибор весит до одиннадцати килограммов. Тепло подводится через гнездо по всей нижней полусфере колбы; при таком объёме иначе не добиться ровного кипения, не перегрев одну точку дна. Карточка объединяет восемь исполнений — по два варианта объёма, предела температуры (380 или 450 °C) и управления (цифровой дисплей либо аналоговая шкала).

Два объёма, восемь исполнений: из чего состоит ряд

Для колбы 5 л предназначен KADAMM МШ-К5-380: нагреватель 1000 Вт, гнездо Ø245×150 мм, предел 380 °C, шкала аналоговая, корпус Ø354×270 мм, нетто 7 кг; KADAMM МШ-К5-380Ц отличается только цифровым дисплеем. В исполнениях KADAMM МШ-К5-450 и МШ-К5-450Ц предел поднят до 450 °C, нагреватель — 800 Вт, корпус Ø350×250 мм, масса 8 кг. Десятилитровую колбу принимают KADAMM МШ-К10-380 и МШ-К10-380Ц (нагреватель 1500 Вт, гнездо Ø310×175 мм, корпус Ø414×310 мм, 10.2 кг), а также МШ-К10-450 и МШ-К10-450Ц: предел 450 °C, 1200 Вт, корпус Ø425×320 мм, 9.8 кг. Любое из восьми исполнений допускает непрерывную работу.

Чем работа с 5 и 10 л отличается от настольной

При таком объёме прибор уже не двигают с места на место. Десятилитровая колба, заполненная целиком, сама тянет больше чем на десять килограммов, а с обвязкой получается стационарная установка: её один раз монтируют в вытяжном шкафу и дальше работают на этом месте. Отсюда и другие требования к креплению — штатив подбирают под фактическую нагрузку, а не под лёгкую посуду вроде пробирки.

Ошибка тоже обходится дороже. В литровой колбе локальный перегрев дна испортит одну порцию реактива, а в десятилитровой — многочасовой процесс, после которого ещё придётся отмывать стекло от пригара. Отсюда более строгие, чем для настольных размеров, требования к тому, насколько равномерно идёт нагрев и как автоматически держится уставка.

Мощность 800–1500 Вт

У пятилитровых исполнений мощность нагревателя 1000 Вт при пределе 380 °C и 800 Вт при пределе 450 °C, у десятилитровых — 1500 и 1200 Вт. На литр содержимого приходится примерно 120–200 Вт, меньше, чем у малых колб, и это закономерно: большая колба соприкасается с гнездом по широкой площади и лучше принимает тепло, а лишняя мощность при инерционной системе ведёт лишь к перерегулированию.

Поэтому на режим прибор выходит не за минуты, а за десятки минут, и это закладывают в план работы: нагрев включают с запасом по времени, а загрузку организуют так, чтобы большой объём не пришлось остужать и разогревать повторно. Конкретное время зависит от среды, степени заполнения и того, сколько тепла уносит холодильник; это ориентир, в паспорте такой параметр не указан.

380 или 450 °C

Для большинства работ — водных растворов, отгонки растворителей, долгого упаривания — хватает предела 380 °C. Высококипящие среды и минерализация требуют исполнения 450 °C. Его гнездо выполнено со стеклотканью и уплотнением из алюмосиликатной ваты; теплоизоляция толще, и потому для той же скорости выхода на режим ему нужна меньшая мощность.

В отличие от младших типоразмеров, здесь разница в габаритах и массе невелика. Пятилитровые исполнения: Ø354×270 мм и 7 кг либо Ø350×250 мм и 8 кг; десятилитровые — Ø414×310 мм и 10.2 кг либо Ø425×320 мм и 9.8 кг. Поэтому исполнение выбирают по пределу температуры, размеры роли почти не играют.

Обвязка, вытяжка и место

Под колбу на пять, а тем более на десять литров место нужно планировать заранее: вытяжной шкаф с достаточной глубиной, штатив на надёжном основании, бесперебойная подача воды в обратный холодильник в течение всего процесса и доступ к колбе с двух сторон, потому что одному человеку снимать и ставить её неудобно и опасно. Кабель прибора прокладывают в стороне от колбы, чтобы он не попадал под неё и не мешал снимать сосуд.

Колбонагреватель относится к лабораторным электронагревательным приборам. В комплекте поставки — декларация соответствия ТР ТС 004/2011 и ТР ТС 020/2011; изделия несут маркировку CE, а производство прошло сертификацию по ISO 9001.

Взрывозащиты у прибора нет. Легковоспламеняющиеся растворители объёмом в несколько литров допускаются только в вытяжном шкафу; во взрывоопасных зонах применяют оборудование с нужной маркировкой — его подбор обсудите с менеджером.

• Электробезопасность — Мощность до 1500 Вт требует заземлённой розетки на отдельной от других мощных потребителей линии; кабель держат в стороне от зоны нагрева и пути, по которому снимают колбу.
• Устойчивость и крепление — Заполненная колба на десять литров тяжелее десяти килограммов: нужны ровная надёжная опора и штатив с прочным основанием, колбу фиксируют за горло, а вес обвязки передают на штатив.
• Подъём и снятие колбы — Одному человеку ставить и снимать полную колбу такого объёма опасно; оставьте к ней свободный доступ с двух сторон.
• Термическая безопасность — Колба и гнездо остывают долго: работают в термостойких перчатках, а колбу снимают только держателем, взявшись за горло.
• Отвод тепла и вытяжка — Вода в обратный холодильник должна идти бесперебойно весь процесс; глубина вытяжного шкафа — такая, чтобы вошла вся сборка.
• Документы в поставке — в комплекте руководство по эксплуатации, паспорт изделия и декларация соответствия ТР ТС; сертификаты и протоколы предоставляем по запросу.

Какой у корпуса класс защиты, каким терморегулятором оснащён прибор и что войдёт в конкретную поставку, указано в паспорте; подробности у менеджера.

Такой типоразмер устанавливают на постоянное место: колбу, холодильник и штатив монтируют однажды и дальше работают там же. Лаборатория обеспечивает заземлённую розетку, надёжную опору, вытяжной шкаф с достаточной глубиной и штатив, выдерживающий полную колбу.

После установки

• Контроль времени разогрева — На обычной загрузке зафиксируйте, сколько времени проходит до кипения: если позже эта цифра растёт, изношен нагреватель или загрязнено гнездо.
• Водоснабжение холодильника — При работе часами охлаждение должно быть стабильным. Убедитесь, что расход через холодильник не проседает, когда в помещении берут воду или кто-то открывает кран на этом же стояке.
• Состояние гнезда — Увидели прогар или спёкшиеся следы пролитой жидкости — меняйте гнездо, не дожидаясь, пока откажет нагреватель.
• Как остановить работу — Нагрев выключают первым и ждут остывания; обвязку и колбу трогают только после этого. Наполненный сосуд такого объёма не носят — жидкость сливают прямо в гнезде, а вынимают уже пустую колбу.
