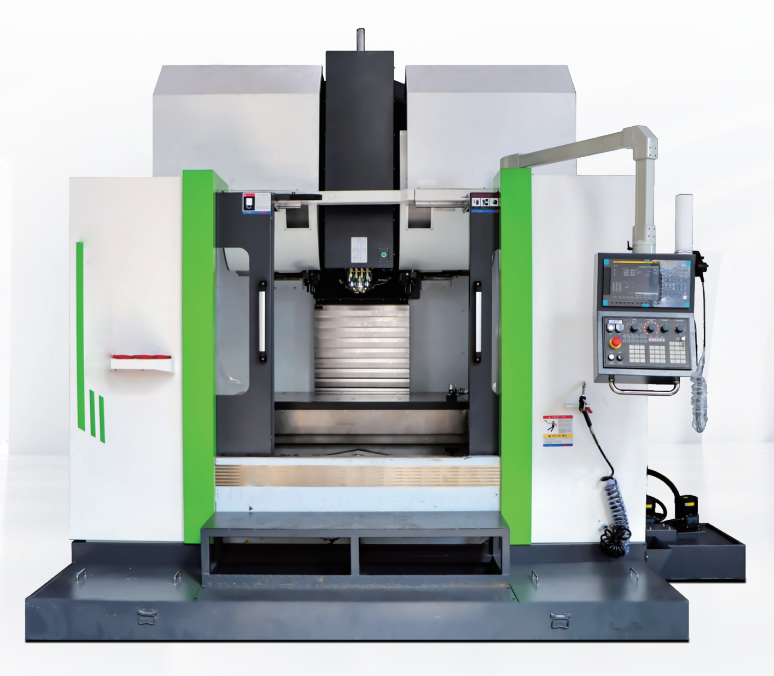

KADAMM VM-1200L2 Вертикально обрабатывающий центр

KADAMM VM-1200L2 — Вертикальный обрабатывающий центр с ЧПУ
VM-1200L2 — это универсальный вертикальный обрабатывающий центр с ЧПУ, созданный для высокоточной обработки средних и крупных деталей из алюминия, стали и цветных сплавов. Конструкция модели объединяет жёсткость, мощность и точность, обеспечивая стабильную работу при тяжёлых режимах фрезерования.

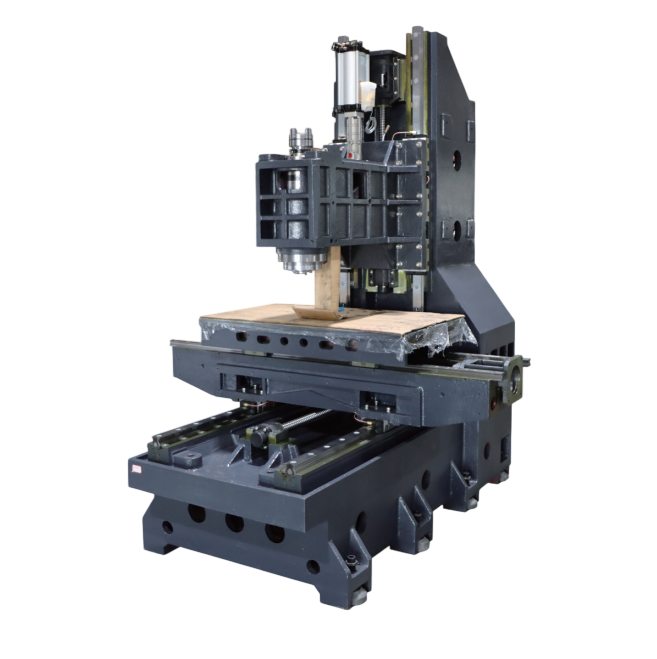

VM-1200L2 оснащён трёхосевой системой линейных направляющих, что гарантирует плавное движение и минимальные вибрации. Прочная литая станина и двухстенная колонна обеспечивают стабильность и геометрическую точность даже при длительной работе. Модель широко применяется в производстве пресс-форм, инструментов и промышленных компонентов.
Характеристики:
| Параметр | Значение |
| ----------------------------- | ----------------------------- |
| Перемещения по осям (X/Y/Z) | 1200 / 680 / 680 мм |
| Расстояние шпиндель–стол | 120 – 800 мм |
| Центр шпинделя до колонны | 700 мм |
| Тип направляющих | Линейные направляющие (3 оси) |
| Размер стола | 1320 × 650 мм |
| Максимальная нагрузка на стол | 1500 кг |
| Пазы Т | 5 × 18 × 100 мм |
| Тип конуса шпинделя | BT40 |
| Скорость шпинделя | до 10 000 об/мин |
| Привод шпинделя | Ременной |
| Быстрая подача (X/Y/Z) | 30 / 30 / 30 м/мин |
| Максимальная подача резания | 10 м/мин |
| Тип сменщика инструмента | Рычажного (ARM) типа |
| Вместимость магазина | 24 инструмента |
| Время смены инструмента | 1,4 с |
| Мощность шпинделя | 11 кВт |
| Серводвигатели (X/Y/Z) | 3,0 / 3,0 / 3,0 кВт |
| Точность позиционирования | ±0,005 мм |
| Повторяемость | ±0,003 мм |
| Давление воздуха | 6 кг/см² |
| Габариты (Д×Ш×В) | 4300 × 3190 × 3670 мм |
| Вес | 8,1 т |
| Питание | 25 кВА |


Преимущества:
• Усиленная станина и двухстенная колонна обеспечивают жёсткость и устойчивость при обработке крупных заготовок.
• Линейные направляющие по всем осям гарантируют плавность хода и минимальный износ.
• Мощный шпиндель BT40 с ременным приводом и скоростью до 10 000 об/мин подходит для широкого диапазона материалов.
• Быстрая автоматическая смена инструмента (1,4 с) и магазин на 24 позиции повышают производительность.
• Высокоточные комплектующие: направляющие THK (Япония), подшипники NSK (Япония), пневматика SMC (Япония), электроника Schneider (Германия).
• Совместимость с дополнительными опциями: подача СОЖ через шпиндель, 4-я ось, автоматический измеритель инструмента.
• Эффективная система охлаждения и автоматическая смазка обеспечивают стабильность в длительных циклах.
• Прецизионная точность — идеален для производства пресс-форм, инструментов и механических сборок.
• Отличное соотношение производительности, габаритов и цены — решение для промышленных предприятий среднего уровня.
Краткое описание:
VM-1200L2 — это современный вертикальный обрабатывающий центр с ЧПУ, отличающийся жёсткостью, надёжностью и высокой точностью. Станок обеспечивает эффективную и стабильную обработку при фрезеровании, сверлении и растачивании металлических деталей, гарантируя качество и долговечность оборудования в промышленной эксплуатации.




Серия Вертикальные обрабатывающие центры
Обзор продукта
• Высокая жёсткость и двойной магазин инструмента (64 позиции): компактная конструкция при расширенных возможностях обработки.
• Многофункциональная прецизионная обработка: подходит для алюминия, стали и специальных сплавов.
• Автоматизация и эффективность: повышенное время непрерывной работы и максимальная рентабельность.
Применение
• Базы пресс-форм и штампов;
• Корпусные детали и формы для литья;
• Промышленные изделия из алюминия и нержавеющей стали;
• Сложные сборки и элементы с высокой точностью обработки.
Шпиндельный узел:
• Жёсткая усиленная головка с треугольными рёбрами жёсткости;
• 6 направляющих оси Z;
• Мощный шпиндель BBT50 Ø190 мм для стабильной обработки.
Система Dual ATC (два магазина инструмента):
• Два магазина по 32 инструмента, установленные на колонне;
• Подходит для крупногабаритных форм и многопроцессной обработки;
• Минимизирует время простоя при смене операций.
Управление инструментом:
• Централизованный контроль данных по инструменту, включая ограничения износа и времени работы;
• Визуальное отображение статуса каждого гнезда инструмента;
• Ускоренный доступ и замена инструментов.
Система Tool Setter:
• Быстрая калибровка и измерение инструмента;
• Многофункциональный измерительный щуп;
• Автоматическое обнаружение износа и поломок.
Технические характеристики
| Параметр | Ед. изм. | VM-1000L2 | VM-1200L2 | VM-1400L1 | VM-1700L1 |
| ----------------------------- | ------------ | ----------------------------- | ----------------------------- | ----------------------------- | ----------------------------- |
| Перемещения по осям (X/Y/Z) | мм | 1000/600/680 | 1200/680/680 | 1400/820/700 | 1700/820/700 |
| Расстояние шпиндель–стол | мм | 120–800 | 120–800 | 150–900 | 150–900 |
| Центр шпинделя до колонны | мм | 643 | 700 | 800 | 880 |
| Тип направляющих | – | Линейные направляющие (3 оси) | Линейные направляющие (3 оси) | Линейные направляющие (3 оси) | Линейные направляющие (3 оси) |
| Размер стола | мм | 1100×600 | 1320×650 | 1500×800 | 1800×800 |
| Максимальная нагрузка на стол | кг | 1000 | 1500 | 1500 | 1800 |
| Пазы Т | мм | 5×22×90 | 5×18×100 | 6×22×110 | 7×22×110 |
| Тип конуса шпинделя | – | BT40 | BT40 | BT50 | BT50 |
| Скорость шпинделя | об/мин | 10 000 | 10 000 | 8 000 | 6 000 |
| Привод шпинделя | – | Ременной | Ременной | Ременной | Ременной |
| Быстрая подача (X/Y/Z) | м/мин | 30/30/30 | 30/30/30 | 24/24/24 | 24/24/24 |
| Максимальная подача резания | м/мин | 10 | 10 | 10 | 10 |
| Тип сменщика инструмента | – | Рычажного (ARM) | Рычажного (ARM) | Dual ATC (2×32 инструмента) | Dual ATC (2×32 инструмента) |
| Вместимость магазина | инструментов | 24 | 24 | 64 | 64 |
| Время смены инструмента | сек | 1,4 | 1,4 | 4,9 | 4,9 |
| Мощность шпинделя | кВт | 11 | 11 | 15/18,5 | 15/18,5 |
| Серводвигатели (X/Y/Z) | кВт | 3,0/3,0/3,0 | 3,0/3,0/3,0 | 3,0/3,0/3,0 | 3,0/3,0/3,0 |
| Точность позиционирования | мм | ±0,005 | ±0,005 | ±0,006 | ±0,006 |
| Повторяемость | мм | ±0,003 | ±0,003 | ±0,005 | ±0,005 |
| Давление воздуха | кг/см² | 6 | 6 | 6 | 6 |
| Габариты (Д×Ш×В) | мм | 3800×2990×3600 | 4300×3190×3670 | 4600×3780×3670 | 5300×3800×3800 |
| Вес | т | 7,2 | 8,1 | 11 | 11,5 |
(Приведённые параметры носят справочный характер и могут изменяться без предварительного уведомления.)

Стандартная комплектация
• Полный защитный кожух корпуса
• Жёсткое нарезание резьбы
• Система охлаждения шпинделя
• Подача СОЖ с баком и насосом
• Автоматическая система смазки
• Освещение рабочей зоны
• Пистолет для воздуха и СОЖ
• Электрический шкаф с теплообменником
• Сигнальная трёхцветная лампа
• Комплект анкерных болтов и инструкция
Дополнительные опции
• Энкодеры по 3 осям
• Конвейер для стружки
• Дисковый маслоотделитель
• Система подачи СОЖ через шпиндель
• Измеритель инструмента
• Лазерный щуп
• 4-я ось
• Автоматический тестер инструмента
Общее описание
Профессиональные вертикальные обрабатывающие центры с двойным магазином инструмента, разработанные специально для высокоточной обработки пресс-форм, корпусов и баз оснастки. Конструкция с двумя магазинами (до 64 инструментов) обеспечивает непрерывную работу и минимизацию времени простоя при сложных технологических циклах.
Благодаря высокой жёсткости конструкции, усиленной колонне, мощным шпинделям и системе двойного ATC, станки этой серии подходят для многооперационной обработки алюминиевых, стальных и титановых заготовок.
Использование компонентов премиум-класса (NSK, THK, SMC, Schneider) и системы управления Mitsubishi CNC гарантирует стабильность, точность и долгий срок службы.
