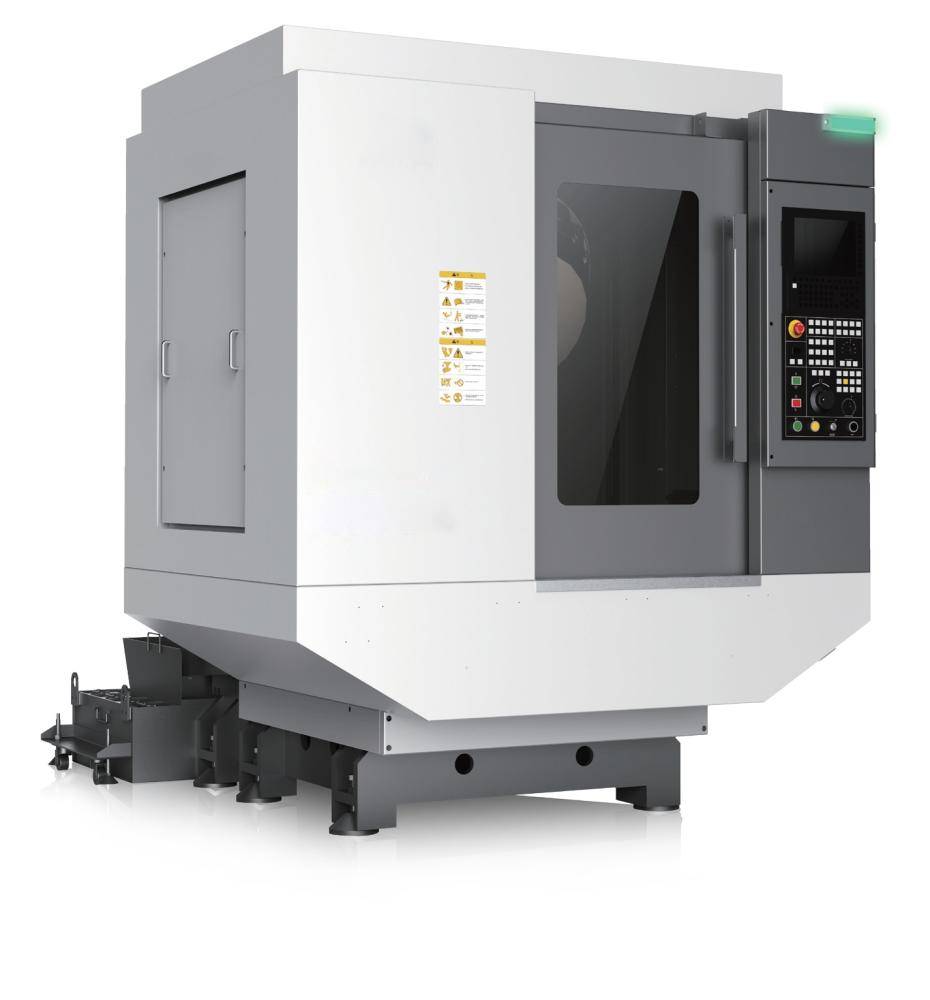

KADAMM VM-500 Вертикальный сверлильно-резьбонарезной обрабатывающий центр

Вертикальный сверлильно-резьбонарезной обрабатывающий центр.
Широко применяется в отраслях 3C (компьютеры, связь, бытовая электроника), а также в автомобильной промышленности и смежных сферах.
KADAMM редставляет собой вертикальные центры сверления и нарезания резьбы с высокой сейсмоустойчивостью и динамической отзывчивостью. Они обеспечивают высокую скорость, точность и стабильность при обработке сложных деталей — таких как небольшие сегменты, угловые элементы и тонкие пластины.

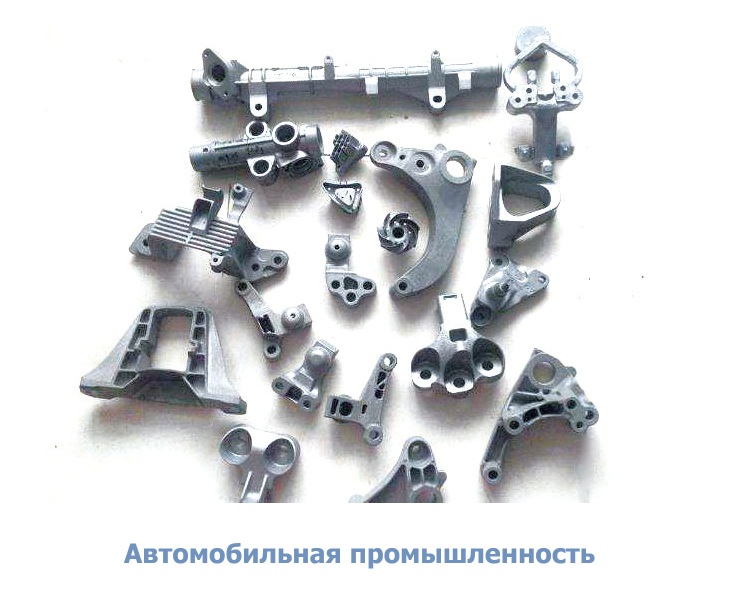

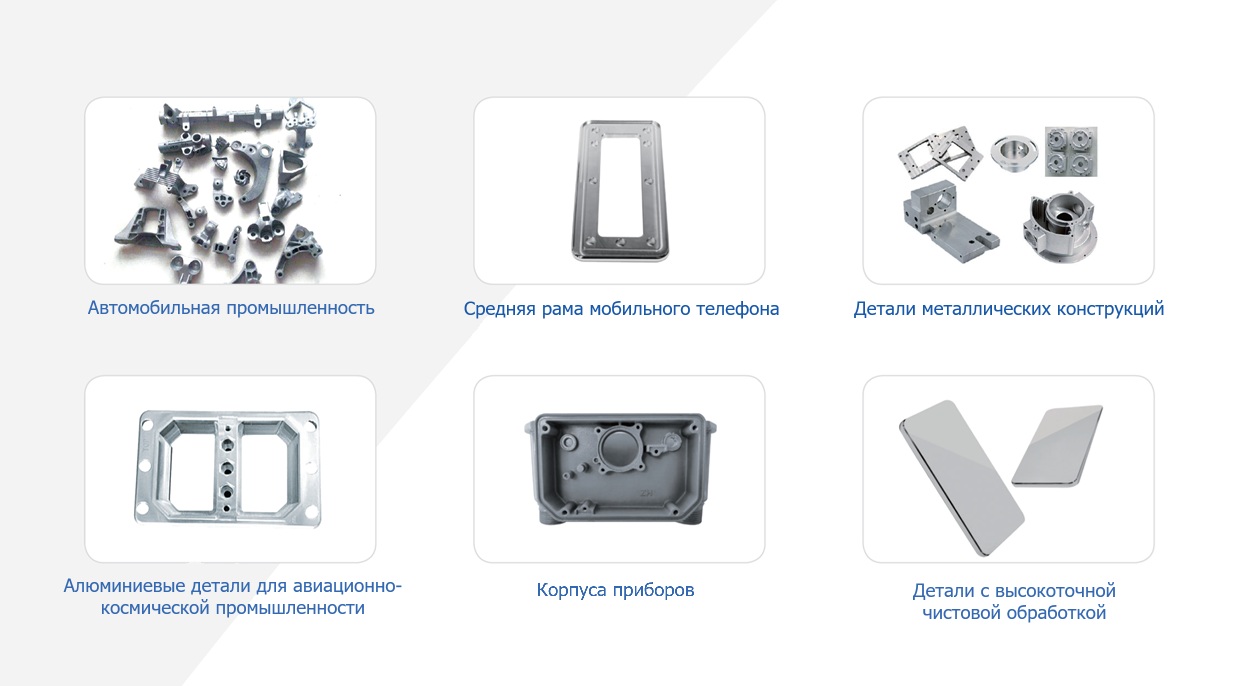

Машина подходит для производства средних и малых металлических изделий, корпусных деталей, а также компонентов, используемых в областях 3C и автомобильной промышленности.

Преимущества конструкции.

Высокая жесткость и устойчивость к вибрациям.

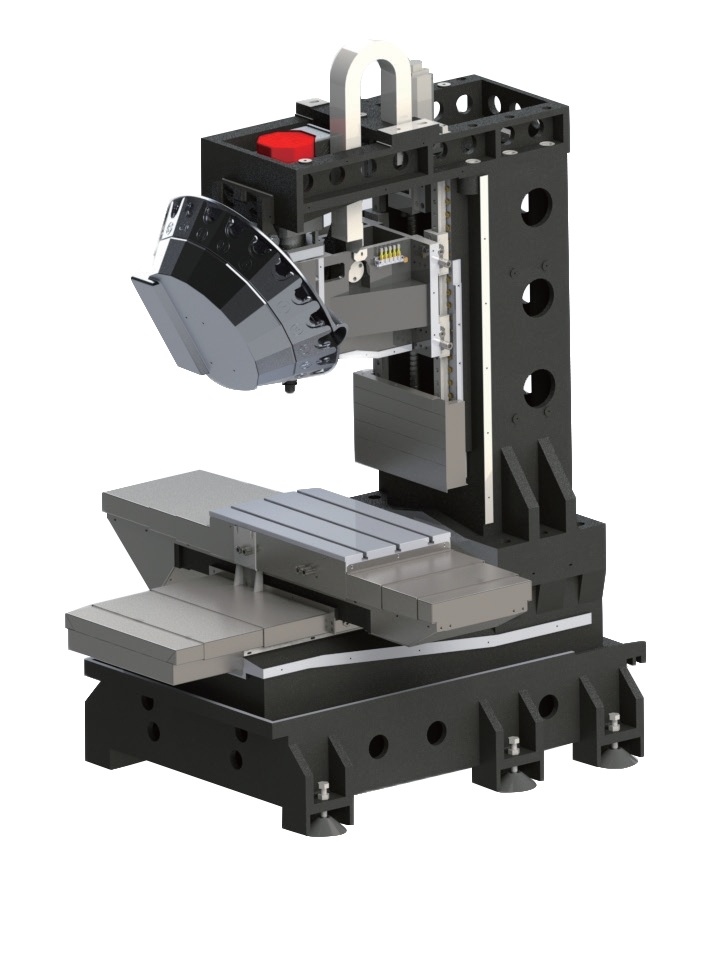

Шеститочечная опора корпуса станка, низкий центр тяжести, широкий размах и отличные механические свойства. Отсутствие вибраций при высокоскоростных перемещениях обеспечивает стабильную работу.
Колонна с «ёлочной» (herringbone) конструкцией имеет более устойчивое основание, снабжено внутренними коробчатыми рёбрами жёсткости для повышения крутильной жесткости, что гарантирует стабильность во время обработки.
Шпиндельная бабка имеет симметричную термоструктуру с ребрами жесткости с обеих сторон и внутренними перекрестными усилениями, которые компенсируют термическую деформацию, повышая жесткость и стабильность всей конструкции станка.

Высокая динамическая отзывчивость.
Ось Z оснащена уникальной системой предварительного натяжения ходового винта, что позволяет контролировать тепловое удлинение и повышать точность обработки.
Высокожесткие механические конструкции и мощные серводвигатели применяются по всем трём осям, а оптимизированная топологическая конструкция движущихся узлов повышает жёсткость и динамическую отклик системы привода. Это обеспечивает высокую динамическую реакцию каждой оси.

Высокая эффективность и сверхстабильность.
Эффективный сервоинструментальный магазин BT30 обеспечивает высокоскоростное переключение инструмента. Время смены инструмента — 1,6 секунды, что значительно сокращает вспомогательное время и повышает производительность обработки.
Трёхосевая защитная система с лабиринтной конструкцией предотвращает попадание стружки и охлаждающей жидкости, продлевая срок службы направляющих винтов.
Дополнительная система вторичной очистки держателя инструмента эффективно удаляет стружку, повышая стабильность работы станка.

Характеристики:
Рабочий стол
Размер стола: 650 × 400 мм
Максимальная нагрузка: 250 кг
Пазы Т-образные: 14 × 3
Диапазон перемещений
По оси X: 500 мм
По оси Y: 400 мм
По оси Z: 300 мм
Расстояние от шпинделя до стола (макс./мин.): 460 / 160 мм
Шпиндель
Конус шпинделя: BT30
Макс. скорость вращения: 20000 об/мин
Крутящий момент (S1/S2): 11.8 / 17.5 Н·м
Мощность привода шпинделя (S1/S2): 3.7 / 5.5 кВт
Тип привода: Прямой
Модель держателя инструмента: MAS 403 BT30
Подача и перемещения
Быстрая подача (X/Y/Z): 48 / 48 / 48 м/мин
Мощность сервоприводов (X/Y/Z): 2.5 / 1.5 / 2.7 кВт
Крутящий момент сервомоторов (X/Y/Z): 8 / 8 / 12 Н·м
Рабочая подача: 1–20000 мм/мин

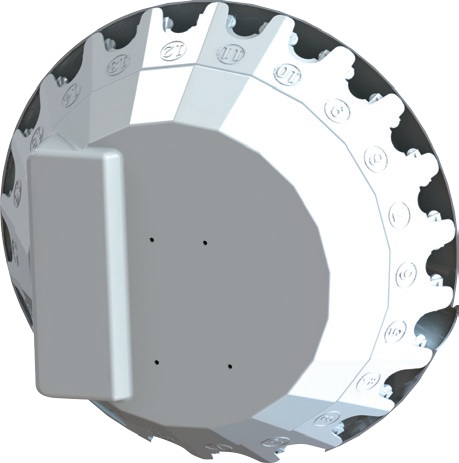

Магазин инструмента
Тип: Турельный сервоинструментальный
Вместимость: 21 инструмент
Макс. длина инструмента: 250 мм
Макс. масса инструмента: 3 кг
Диаметр инструмента (полный/смежный): Φ65 / Φ100 мм
Время смены инструмента (T–T): 1.6 сек
Масса станка: 2800 кг
Полная мощность: 18 кВА
Габариты (Д×Ш×В): 2400 × 1680 × 2600 мм

Комплектация (Standard):
- Система управления FANUC 0i-MF PLUS
- Шпиндель 20000 об/мин
- Магазин на 21 инструмент BT30
- Задний бак охлаждающей жидкости

Опции:
- Транспортер стружки цепного типа
- Четвёртая ось (вращающийся стол)
- Шпиндель 24000 об/мин
- Система Mitsubishi M80
- Система измерения инструмента
- Охладитель масла
- Кондиционер
