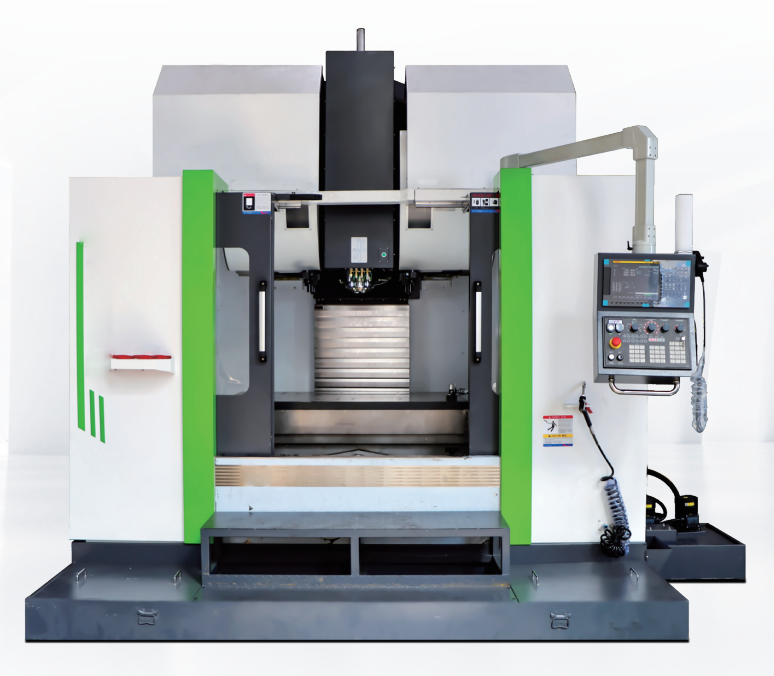

KADAMM VM-L1200 Вертикально обрабатывающий центр

KADAMM VM-L1200 — Вертикальный обрабатывающий центр с ЧПУ
Описание:
VM-L1200 — это высокопроизводительный вертикальный обрабатывающий центр с ЧПУ, разработанный для обработки крупных и средних по размеру деталей с повышенной точностью. Модель оснащена тремя линейными направляющими, обеспечивающими плавное движение по всем осям и минимальное биение при работе. Усиленная колонна и жёсткая станина из чугуна HT300 гарантируют стабильность и отсутствие вибраций даже при длительных нагрузках.
Станок идеально подходит для обработки пресс-форм, корпусных деталей, элементов строительного и транспортного оборудования, а также высокоточных промышленных компонентов. Благодаря мощному шпинделю, надёжной системе термостабилизации и быстрой смене инструмента, VM-L1200 обеспечивает высокую производительность при сохранении точности и чистоты поверхности.
Характеристики:
| Параметр | Значение |
| ----------------------------- | ----------------------------- |
| Перемещения по осям (X/Y/Z) | 1200 / 650 / 650 мм |
| Расстояние шпиндель–стол | 120 – 720 мм |
| Центр шпинделя до колонны | 700 мм |
| Тип направляющих | Линейные направляющие (3 оси) |
| Размер стола | 1320 × 650 мм |
| Максимальная нагрузка на стол | 1500 кг |
| Пазы Т | 5 × 18 × 100 мм |
| Тип конуса шпинделя | BT40 |
| Скорость шпинделя | до 10 000 об/мин |
| Привод шпинделя | Ременной |
| Быстрая подача (X/Y/Z) | 30 / 30 / 30 м/мин |
| Максимальная подача резания | 10 м/мин |
| Тип сменщика инструмента | Рычажного (ARM) типа |
| Вместимость магазина | 24 инструмента |
| Время смены инструмента | 1,4 с |
| Серводвигатели (X/Y/Z) | 3,0 / 3,0 / 3,0 кВт |
| Точность позиционирования | ±0,005 мм |
| Повторяемость | ±0,003 мм |
| Давление воздуха | 6 кг/см² |
| Габариты (Д×Ш×В) | 3300 × 3120 × 3400 мм |
| Вес | 10,5 т |
| Питание | 25 кВА |

Преимущества:
• Увеличенные рабочие ходы и высокая грузоподъёмность стола (до 1500 кг).
• Трёхосевая система на линейных направляющих для точной и стабильной работы при высоких скоростях.

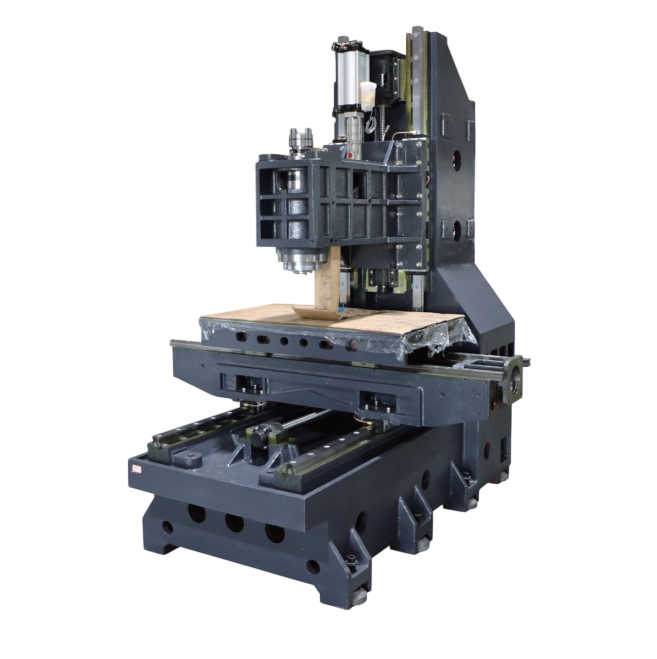

• Прочная конструкция колонны и станины из чугуна HT300 с высокой виброустойчивостью.
• Мощный шпиндель BT40 с прямым приводом и оборотами до 10 000 об/мин.
• Быстрая автоматическая смена инструмента за 1,4 секунды, магазин на 24 позиции.
• Премиальные комплектующие: подшипники NSK, направляющие THK, пневматика SMC, гидравлика Rexroth.
• Возможность установки шпинделя HSK-A63 с моторным приводом (опция).
• Высокоточные энкодеры Heidenhain/Fagor обеспечивают точность позиционирования до ±5 мкм.
• Эффективная система охлаждения и термостабилизации шпинделя.
• Простое и удобное обслуживание, автоматическая смазка и надёжная электроника.
Краткое описание:
VM-L1200 — это мощный и точный вертикальный обрабатывающий центр для профессионального применения. Он сочетает высокую производительность, долговечность и точность, что делает его оптимальным решением для предприятий, выполняющих сложные фрезерные и сверлильные операции в автоматизированном производстве.


Вертикальные обрабатывающие центры
Обзор продукта
• Точная обработка для высокой измерительной точности.
• Существенное повышение производительности.
• Широко используется для изготовления автомобильных компонентов, клапанов, строительного оборудования, медицинских устройств и стандартных форм.

Технические характеристики
| Параметр | Ед. изм. | VM-L850 | VM-L1000 | VM-L1100 | VM-L1200 | VM-L1400 | VM-L1700 |
| ------------------------- | ------------ | ----------------------------- | -------------- | -------------- | -------------- | -------------- | -------------- |
| Перемещения (X/Y/Z) | мм | 850/590/590 | 1000/600/680 | 1100/600/600 | 1200/650/650 | 1400/820/780 | 1700/820/750 |
| Расстояние шпиндель–стол | мм | 120–710 | 120–710 | 120–720 | 120–720 | 150–900 | 150–900 |
| Центр шпинделя до колонны | мм | 610 | 610 | 650 | 700 | 880 | 880 |
| Тип направляющих | – | Линейные направляющие (3 оси) | | | | | |
| Размер стола | мм | 1020×570 | 1100×600 | 1200×600 | 1320×650 | 1450×800 | 1800×700 |
| Максимальная нагрузка | кг | 800 | 1000 | 1200 | 1500 | 1500 | 1500 |
| Пазы Т | мм | 5×18×90 | 5×18×90 | 5×18×100 | 5×18×100 | 6×22×110 | 7×22×110 |
| Конус шпинделя | тип | BT40 | BT40 | BT40 | BT40 | BT50 | BT50 |
| Скорость шпинделя | об/мин | 15000 | 15000 | 15000 | 10000 | 8000 | 6000 |
| Привод шпинделя | – | Ременной | Ременной | Ременной | Ременной | Ременной | Ременной |
| Быстрая подача (X/Y/Z) | м/мин | 36/36/36 | 36/36/36 | 30/30/30 | 30/30/30 | 24/24/24 | 24/24/24 |
| Макс. подача резания | м/мин | 10 | 10 | 10 | 10 | 10 | 10 |
| Тип сменщика инструмента | – | Рычажный (ARM) | Рычажный (ARM) | Рычажный (ARM) | Рычажный (ARM) | Рычажный (ARM) | Рычажный (ARM) |
| Вместимость магазина | инструментов | 24 | 24 | 24 | 24 | 24 | 24 |
| Время смены инструмента | сек | 1,4 | 1,4 | 1,4 | 1,4 | 3,5 | 3,5 |
| Серводвигатели (X/Y/Z) | кВт | 1,8/1,8/1,3 | 1,8/1,8/1,3 | 3,0/3,0/3,0 | 3,0/3,0/3,0 | 3,0/3,0/3,0 | 3,0/3,0/3,0 |
| Точность позиционирования | мм | ±0,005 | ±0,005 | ±0,005 | ±0,005 | ±0,006 | ±0,006 |
| Повторяемость | мм | ±0,003 | ±0,003 | ±0,003 | ±0,003 | ±0,005 | ±0,005 |
| Габариты (Д×Ш×В) | мм | 2480×2360×2860 | 2800×3120×3030 | 3170×2960×3260 | 3300×3120×3400 | 4820×3860×3740 | 5170×3860×3847 |
| Вес | т | 5,8 | 6,8 | 8,7 | 10,5 | 10,5 | 10,5 |
(Приведённые параметры носят справочный характер и могут изменяться без предварительного уведомления.)
Стандартная комплектация:
• Защитная дверь (для моделей с ATC)
• Жёсткое нарезание резьбы
• Двойная подсветка рабочей зоны
• Лабиринтное уплотнение шпинделя
• Система автосмазки
• Теплообменник шкафа
• Трёхцветная сигнальная лампа
• Основание и анкерные болты
• Полный металлический кожух
• Чиллер шпинделя
• Система СОЖ с баком и насосом
• Пистолет для воздуха и СОЖ
• Комплект инструментов
• Инструкция по эксплуатации
Дополнительные опции:
• Энкодеры по 3 осям
• Конвейер для стружки
• Дисковый маслоотделитель
• Автоматический измеритель инструмента
• Система подачи СОЖ через шпиндель
• 4-я ось
• Лазерный щуп инструмента
• Шпиндель HSK-A63
• Коробка передач
Общее описание:
Линейка вертикальных обрабатывающих центров с тремя линейными направляющими, разработанная для высокоточной и стабильной механической обработки. Станки отличаются жёсткой конструкцией, повышенной производительностью и возможностью работы с крупными заготовками.
Станки данной серии — это оптимальное решение для предприятий, где требуются высокая точность, стабильность, долговечность и производительность при минимальных эксплуатационных затратах.
