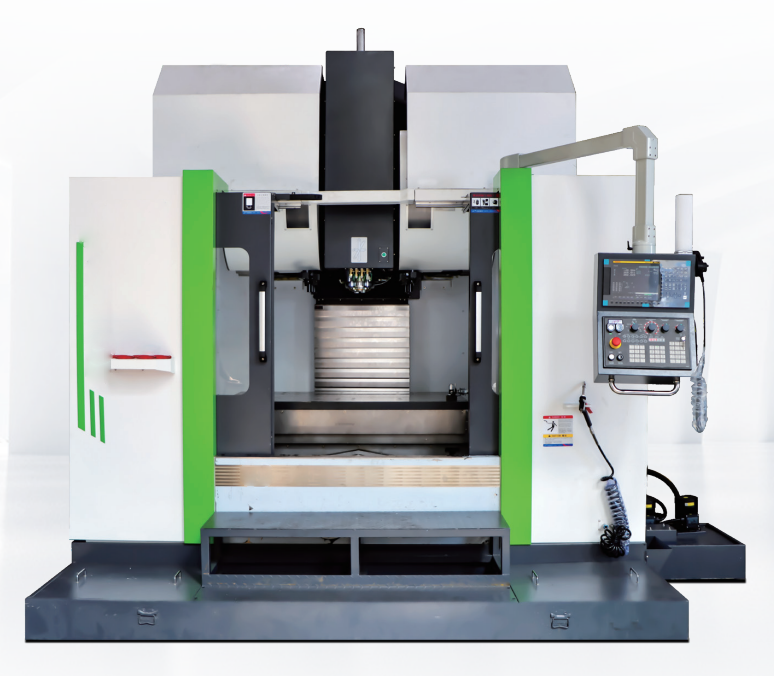

KADAMM VM-L850 Вертикально обрабатывающий центр

KADAMM VM-L850 — Вертикальный обрабатывающий центр с ЧПУ
Описание:
VM-L850 — это высокоточный вертикальный обрабатывающий центр нового поколения, предназначенный для высокоскоростной и стабильной обработки деталей с высокой точностью геометрии. Станок создан на базе трёх линейных направляющих осей и оснащён усиленной станиной, что обеспечивает исключительную жёсткость, виброустойчивость и долговечность.
Модель идеально подходит для точной обработки компонентов в автомобильной, медицинской, инструментальной и машиностроительной промышленности, а также при изготовлении пресс-форм и стандартных изделий. Современная система управления и мощный шпиндель BT40 с прямым приводом обеспечивают стабильную производительность и высокое качество поверхности при минимальных временных затратах.
Характеристики:
| Параметр | Значение |
| ----------------------------- | ----------------------------- |
| Перемещения по осям (X/Y/Z) | 850 / 590 / 590 мм |
| Расстояние шпиндель–стол | 120 – 710 мм |
| Центр шпинделя до колонны | 610 мм |
| Тип направляющих | Линейные направляющие (3 оси) |
| Размер стола | 1020 × 570 мм |
| Максимальная нагрузка на стол | 800 кг |
| Пазы Т | 5 × 18 × 90 мм |
| Тип конуса шпинделя | BT40 |
| Скорость шпинделя | до 15 000 об/мин |
| Привод шпинделя | Ременной |
| Быстрая подача (X/Y/Z) | 36 / 36 / 36 м/мин |
| Максимальная подача резания | 10 м/мин |
| Тип сменщика инструмента | Рычажного (ARM) типа |
| Вместимость магазина | 24 инструмента |
| Время смены инструмента | 1,4 с |
| Серводвигатели (X/Y/Z) | 1,8 / 1,8 / 1,3 кВт |
| Точность позиционирования | ±0,005 мм |
| Повторяемость | ±0,003 мм |
| Давление воздуха | 6 кг/см² |
| Габариты (Д×Ш×В) | 2480 × 2360 × 2860 мм |
| Вес | 5,8 т |
| Питание | 20 кВА |

Преимущества:
• Трёхосевая система на линейных направляющих обеспечивает плавность хода и высокую динамическую точность.
• Двойная пневмосистема повышает стабильность при обработке и жёсткость при подаче инструмента.
• Прочная колонна с двухстенной структурой гарантирует стабильность и точность при длительной работе.
• Высокоточные энкодеры Heidenhain/Fagor обеспечивают позиционирование с точностью ±5 мкм.
• Усиленное основание из чугуна HT300 повышает устойчивость к вибрациям и температурным деформациям.
• Оптимальная компоновка рабочих осей и быстрый доступ к узлам обслуживания.
• Шпиндель BT40 с фланцем 150 мм, 5 подшипников и воздушное охлаждение.
• Применение комплектующих премиум-класса (THK, NSK, Rexroth, SMC).
• Поддержка опции шпинделя HSK-A63 с моторным приводом.
• Отличное качество поверхности и минимальные отклонения при серийной и единичной обработке.
Краткое описание:
Компактный вертикальный обрабатывающий центр промышленного класса, предназначенный для высокоточной механической обработки деталей сложной формы. KADAMM VM-L850 обеспечивает стабильную работу, высокую точность и отличную динамику, что делает его оптимальным выбором для инструментальных производств, машиностроения и изготовления пресс-форм.

Вертикальные обрабатывающие центры
Обзор продукта
• Точная обработка для высокой измерительной точности.
• Существенное повышение производительности.
• Широко используется для изготовления автомобильных компонентов, клапанов, строительного оборудования, медицинских устройств и стандартных форм.
Модель: VM-L850 (оптико-механические характеристики)

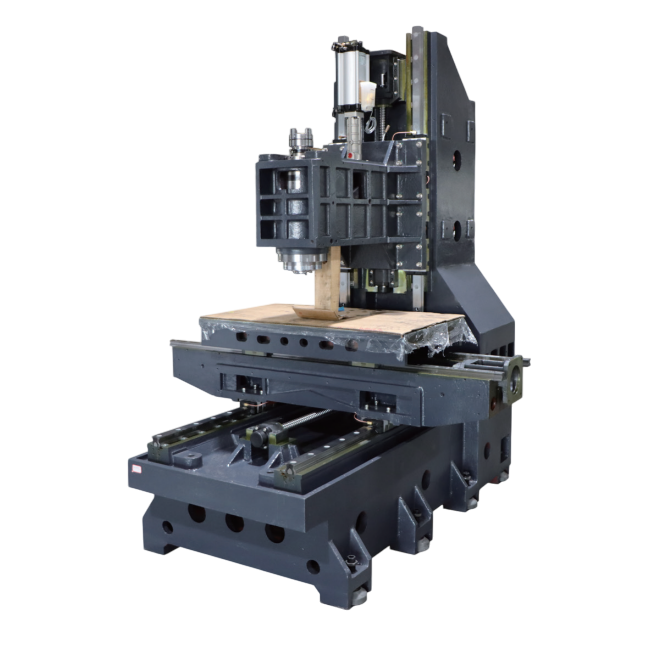

Особенности конструкции:
• Двойная пневмосистема: повышает стабильность и точность при обработке.
• Жёсткая колонна: двухстенная конструкция обеспечивает высокую прочность и устойчивость.
• Высокоточные энкодеры: опционально Heidenhain/Fagor (точность позиционирования ±5 мкм).
• Усиленное основание: конструкция из высокопрочного чугуна HT300 с жёсткостью на растяжение до 300 МПа.
• Шпиндель: конус BT40 с фланцем 150 мм, 5 подшипников, воздушное охлаждение, опционально — шпиндель HSK-A63 с моторным приводом.
• Тепловая стабилизация: балансировщики THK (Япония), прецизионные подшипники NSK, система компенсации температурных деформаций.
• Рабочий стол: 1020 × 570 мм, перемещения по осям X — 850 мм, Y — 590 мм, Z — 590 мм.
• Отличное литейное качество: отливки выполнены из высококачественного чугуна HT300 с повышенной виброустойчивостью.
Технические характеристики
| Параметр | Ед. изм. | VM-L850 | VM-L1000 | VM-L1100 | VM-L1200 | VM-L1400 | VM-L1700 |
| ------------------------- | ------------ | ----------------------------- | -------------- | -------------- | -------------- | -------------- | -------------- |
| Перемещения (X/Y/Z) | мм | 850/590/590 | 1000/600/680 | 1100/600/600 | 1200/650/650 | 1400/820/780 | 1700/820/750 |
| Расстояние шпиндель–стол | мм | 120–710 | 120–710 | 120–720 | 120–720 | 150–900 | 150–900 |
| Центр шпинделя до колонны | мм | 610 | 610 | 650 | 700 | 880 | 880 |
| Тип направляющих | – | Линейные направляющие (3 оси) | | | | | |
| Размер стола | мм | 1020×570 | 1100×600 | 1200×600 | 1320×650 | 1450×800 | 1800×700 |
| Максимальная нагрузка | кг | 800 | 1000 | 1200 | 1500 | 1500 | 1500 |
| Пазы Т | мм | 5×18×90 | 5×18×90 | 5×18×100 | 5×18×100 | 6×22×110 | 7×22×110 |
| Конус шпинделя | тип | BT40 | BT40 | BT40 | BT40 | BT50 | BT50 |
| Скорость шпинделя | об/мин | 15000 | 15000 | 15000 | 10000 | 8000 | 6000 |
| Привод шпинделя | – | Ременной | Ременной | Ременной | Ременной | Ременной | Ременной |
| Быстрая подача (X/Y/Z) | м/мин | 36/36/36 | 36/36/36 | 30/30/30 | 30/30/30 | 24/24/24 | 24/24/24 |
| Макс. подача резания | м/мин | 10 | 10 | 10 | 10 | 10 | 10 |
| Тип сменщика инструмента | – | Рычажный (ARM) | Рычажный (ARM) | Рычажный (ARM) | Рычажный (ARM) | Рычажный (ARM) | Рычажный (ARM) |
| Вместимость магазина | инструментов | 24 | 24 | 24 | 24 | 24 | 24 |
| Время смены инструмента | сек | 1,4 | 1,4 | 1,4 | 1,4 | 3,5 | 3,5 |
| Серводвигатели (X/Y/Z) | кВт | 1,8/1,8/1,3 | 1,8/1,8/1,3 | 3,0/3,0/3,0 | 3,0/3,0/3,0 | 3,0/3,0/3,0 | 3,0/3,0/3,0 |
| Точность позиционирования | мм | ±0,005 | ±0,005 | ±0,005 | ±0,005 | ±0,006 | ±0,006 |
| Повторяемость | мм | ±0,003 | ±0,003 | ±0,003 | ±0,003 | ±0,005 | ±0,005 |
| Габариты (Д×Ш×В) | мм | 2480×2360×2860 | 2800×3120×3030 | 3170×2960×3260 | 3300×3120×3400 | 4820×3860×3740 | 5170×3860×3847 |
| Вес | т | 5,8 | 6,8 | 8,7 | 10,5 | 10,5 | 10,5 |
(Приведённые параметры носят справочный характер и могут изменяться без предварительного уведомления.)
Стандартная комплектация:
• Защитная дверь (для моделей с ATC)
• Жёсткое нарезание резьбы
• Двойная подсветка рабочей зоны
• Лабиринтное уплотнение шпинделя
• Система автосмазки
• Теплообменник шкафа
• Трёхцветная сигнальная лампа
• Основание и анкерные болты
• Полный металлический кожух
• Чиллер шпинделя
• Система СОЖ с баком и насосом
• Пистолет для воздуха и СОЖ
• Комплект инструментов
• Инструкция по эксплуатации
Дополнительные опции:
• Энкодеры по 3 осям
• Конвейер для стружки
• Дисковый маслоотделитель
• Автоматический измеритель инструмента
• Система подачи СОЖ через шпиндель
• 4-я ось
• Лазерный щуп инструмента
• Шпиндель HSK-A63
• Коробка передач
Общее описание:
Линейка вертикальных обрабатывающих центров с тремя линейными направляющими, разработанная для высокоточной и стабильной механической обработки. Станки отличаются жёсткой конструкцией, повышенной производительностью и возможностью работы с крупными заготовками.
Станки данной серии — это оптимальное решение для предприятий, где требуются высокая точность, стабильность, долговечность и производительность при минимальных эксплуатационных затратах.
