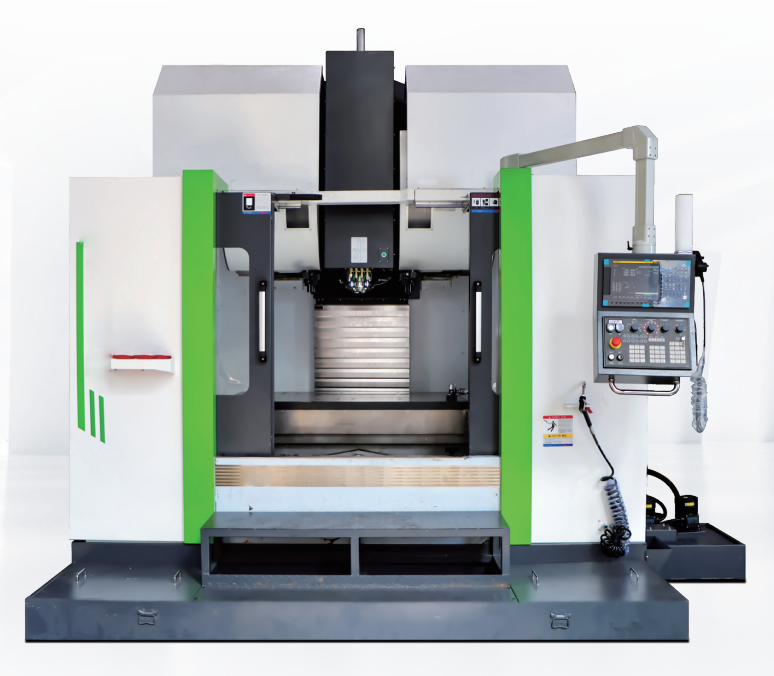

KADAMM VM-1700L1 Вертикально обрабатывающий центр

KADAMM VM-1700L1— Вертикальный обрабатывающий центр с двойным магазином инструмента (Dual ATC)
VM-1700L1 — это мощный вертикальный обрабатывающий центр с ЧПУ, созданный для высокоточной и тяжёлой обработки крупных деталей. Модель оснащена системой Dual ATC (два магазина по 32 инструмента, всего 64), что обеспечивает автоматическую смену инструмента без остановки цикла, повышая эффективность и непрерывность производства.

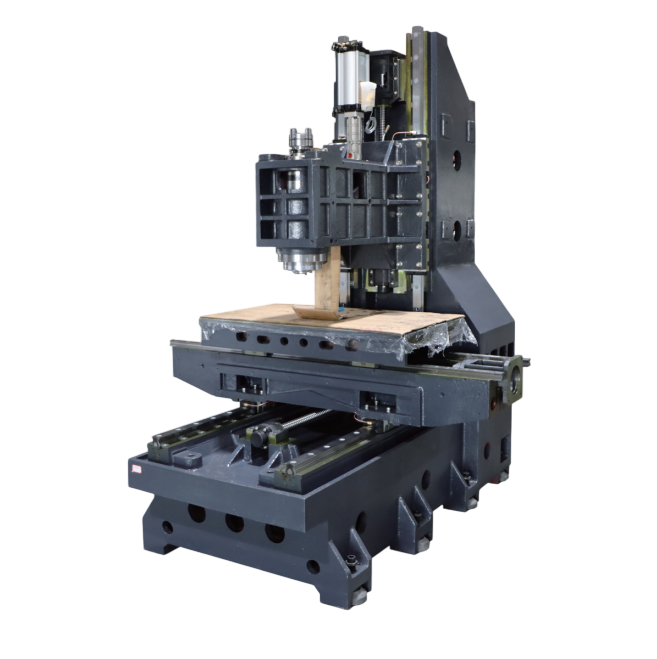

Конструкция станка усилена жёсткой литой станиной и двухстенной колонной, что позволяет обрабатывать заготовки массой до 1800 кг с сохранением точности. Благодаря мощному шпинделю BT50, трёхосевой системе линейных направляющих и системе термостабилизации, VM-1700L1 идеально подходит для промышленной механической обработки в машиностроении, инструментальном и пресс-форменном производстве.
Характеристики:
| Параметр | Значение |
| ----------------------------- | ----------------------------------------- |
| Перемещения по осям (X/Y/Z) | 1700 / 820 / 700 мм |
| Расстояние шпиндель–стол | 150 – 900 мм |
| Центр шпинделя до колонны | 880 мм |
| Тип направляющих | Линейные направляющие (3 оси) |
| Размер стола | 1800 × 800 мм |
| Максимальная нагрузка на стол | 1800 кг |
| Пазы Т | 7 × 22 × 110 мм |
| Тип конуса шпинделя | BT50 |
| Скорость шпинделя | до 6 000 об/мин |
| Привод шпинделя | Ременной |
| Быстрая подача (X/Y/Z) | 24 / 24 / 24 м/мин |
| Максимальная подача резания | 10 м/мин |
| Тип сменщика инструмента | Dual ATC (два магазина по 32 инструмента) |
| Вместимость магазина | 64 инструмента |
| Время смены инструмента | 4,9 с |
| Мощность шпинделя | 15 / 18,5 кВт |
| Серводвигатели (X/Y/Z) | 3,0 / 3,0 / 3,0 кВт |
| Точность позиционирования | ±0,006 мм |
| Повторяемость | ±0,005 мм |
| Давление воздуха | 6 кг/см² |
| Габариты (Д×Ш×В) | 5300 × 3800 × 3800 мм |
| Вес | 11,5 т |
| Питание | 30 кВА |


Преимущества:
• Двойной магазин инструментов (Dual ATC 64): автоматическая смена инструмента между циклами без остановки работы, повышая производительность.
• Высокая жёсткость конструкции: двухстенная колонна и усиленная станина из чугуна HT300 обеспечивают устойчивость при тяжёлой резке.
• Шпиндель BT50 Ø190 мм: идеален для обработки твёрдых и закалённых материалов.
• Трёхосевая система линейных направляющих: плавность движения и точность позиционирования.
• Большая рабочая зона: обработка крупногабаритных деталей и пресс-форм весом до 1,8 т.
• Интеллектуальное управление инструментом: система мониторинга износа и автоматическая смена при достижении лимита ресурса.
• Интегрированная система Tool Setter: автоматическая калибровка и контроль длины инструмента.
• Компоненты премиум-класса: THK (Япония), NSK (Япония), SMC (Япония), Schneider (Германия).
• Эффективная система охлаждения и автоматическая смазка: стабильная работа при длительных циклах.
• Опции: подача СОЖ через шпиндель, измеритель инструмента, 4-я ось, система удаления стружки.
Краткое описание:
VM-1700L1 — это тяжёлый вертикальный обрабатывающий центр промышленного класса с двойной системой смены инструмента, рассчитанный на выполнение сложных и продолжительных технологических операций. Модель объединяет мощность, точность и автоматизацию, что делает её оптимальным выбором для предприятий, работающих с крупными и твёрдыми материалами.




Серия Вертикальные обрабатывающие центры
Обзор продукта
• Высокая жёсткость и двойной магазин инструмента (64 позиции): компактная конструкция при расширенных возможностях обработки.
• Многофункциональная прецизионная обработка: подходит для алюминия, стали и специальных сплавов.
• Автоматизация и эффективность: повышенное время непрерывной работы и максимальная рентабельность.
Применение
• Базы пресс-форм и штампов;
• Корпусные детали и формы для литья;
• Промышленные изделия из алюминия и нержавеющей стали;
• Сложные сборки и элементы с высокой точностью обработки.
Шпиндельный узел:
• Жёсткая усиленная головка с треугольными рёбрами жёсткости;
• 6 направляющих оси Z;
• Мощный шпиндель BBT50 Ø190 мм для стабильной обработки.
Система Dual ATC (два магазина инструмента):
• Два магазина по 32 инструмента, установленные на колонне;
• Подходит для крупногабаритных форм и многопроцессной обработки;
• Минимизирует время простоя при смене операций.
Управление инструментом:
• Централизованный контроль данных по инструменту, включая ограничения износа и времени работы;
• Визуальное отображение статуса каждого гнезда инструмента;
• Ускоренный доступ и замена инструментов.
Система Tool Setter:
• Быстрая калибровка и измерение инструмента;
• Многофункциональный измерительный щуп;
• Автоматическое обнаружение износа и поломок.
Технические характеристики
| Параметр | Ед. изм. | VM-1000L2 | VM-1200L2 | VM-1400L1 | VM-1700L1 |
| ----------------------------- | ------------ | ----------------------------- | ----------------------------- | ----------------------------- | ----------------------------- |
| Перемещения по осям (X/Y/Z) | мм | 1000/600/680 | 1200/680/680 | 1400/820/700 | 1700/820/700 |
| Расстояние шпиндель–стол | мм | 120–800 | 120–800 | 150–900 | 150–900 |
| Центр шпинделя до колонны | мм | 643 | 700 | 800 | 880 |
| Тип направляющих | – | Линейные направляющие (3 оси) | Линейные направляющие (3 оси) | Линейные направляющие (3 оси) | Линейные направляющие (3 оси) |
| Размер стола | мм | 1100×600 | 1320×650 | 1500×800 | 1800×800 |
| Максимальная нагрузка на стол | кг | 1000 | 1500 | 1500 | 1800 |
| Пазы Т | мм | 5×22×90 | 5×18×100 | 6×22×110 | 7×22×110 |
| Тип конуса шпинделя | – | BT40 | BT40 | BT50 | BT50 |
| Скорость шпинделя | об/мин | 10 000 | 10 000 | 8 000 | 6 000 |
| Привод шпинделя | – | Ременной | Ременной | Ременной | Ременной |
| Быстрая подача (X/Y/Z) | м/мин | 30/30/30 | 30/30/30 | 24/24/24 | 24/24/24 |
| Максимальная подача резания | м/мин | 10 | 10 | 10 | 10 |
| Тип сменщика инструмента | – | Рычажного (ARM) | Рычажного (ARM) | Dual ATC (2×32 инструмента) | Dual ATC (2×32 инструмента) |
| Вместимость магазина | инструментов | 24 | 24 | 64 | 64 |
| Время смены инструмента | сек | 1,4 | 1,4 | 4,9 | 4,9 |
| Мощность шпинделя | кВт | 11 | 11 | 15/18,5 | 15/18,5 |
| Серводвигатели (X/Y/Z) | кВт | 3,0/3,0/3,0 | 3,0/3,0/3,0 | 3,0/3,0/3,0 | 3,0/3,0/3,0 |
| Точность позиционирования | мм | ±0,005 | ±0,005 | ±0,006 | ±0,006 |
| Повторяемость | мм | ±0,003 | ±0,003 | ±0,005 | ±0,005 |
| Давление воздуха | кг/см² | 6 | 6 | 6 | 6 |
| Габариты (Д×Ш×В) | мм | 3800×2990×3600 | 4300×3190×3670 | 4600×3780×3670 | 5300×3800×3800 |
| Вес | т | 7,2 | 8,1 | 11 | 11,5 |
(Приведённые параметры носят справочный характер и могут изменяться без предварительного уведомления.)

Стандартная комплектация
• Полный защитный кожух корпуса
• Жёсткое нарезание резьбы
• Система охлаждения шпинделя
• Подача СОЖ с баком и насосом
• Автоматическая система смазки
• Освещение рабочей зоны
• Пистолет для воздуха и СОЖ
• Электрический шкаф с теплообменником
• Сигнальная трёхцветная лампа
• Комплект анкерных болтов и инструкция
Дополнительные опции
• Энкодеры по 3 осям
• Конвейер для стружки
• Дисковый маслоотделитель
• Система подачи СОЖ через шпиндель
• Измеритель инструмента
• Лазерный щуп
• 4-я ось
• Автоматический тестер инструмента
Общее описание
Профессиональные вертикальные обрабатывающие центры с двойным магазином инструмента, разработанные специально для высокоточной обработки пресс-форм, корпусов и баз оснастки. Конструкция с двумя магазинами (до 64 инструментов) обеспечивает непрерывную работу и минимизацию времени простоя при сложных технологических циклах.
Благодаря высокой жёсткости конструкции, усиленной колонне, мощным шпинделям и системе двойного ATC, станки этой серии подходят для многооперационной обработки алюминиевых, стальных и титановых заготовок.
Использование компонентов премиум-класса (NSK, THK, SMC, Schneider) и системы управления Mitsubishi CNC гарантирует стабильность, точность и долгий срок службы.
