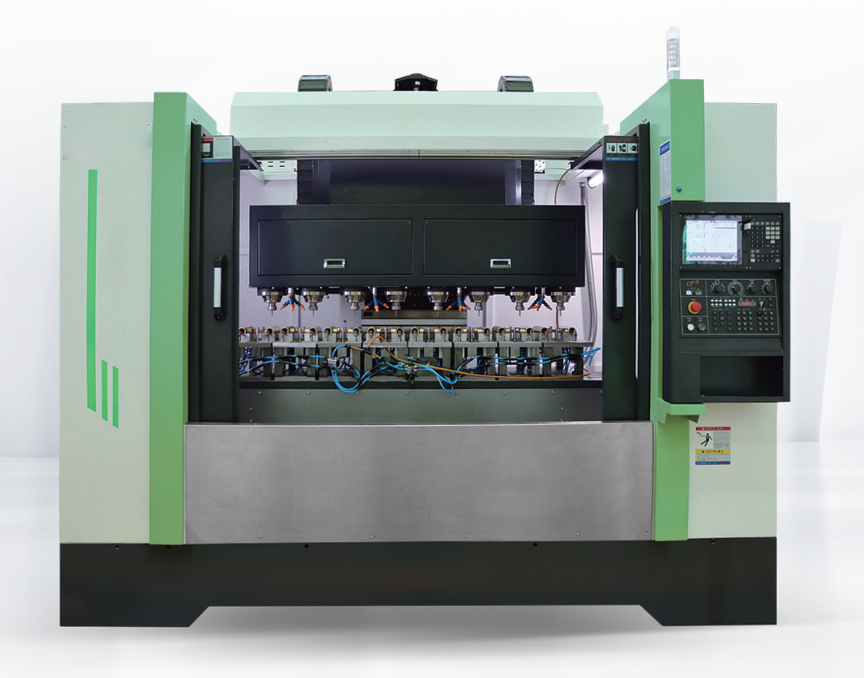

KADAMM VM-800 Вертикально обрабатывающий центр

KADAMM VM-800 — Высокоточный вертикальный обрабатывающий центр с ЧПУ

VM-800 — это универсальный вертикальный обрабатывающий центр с ЧПУ, предназначенный для прецизионной обработки деталей, требующих высокой геометрической точности и чистоты поверхности. Модель объединяет компактность, жёсткость и стабильность, обеспечивая надёжную работу при длительных производственных циклах.
VM-800 используется для фрезерования и сверления теплоотводов, пресс-форм, компонентов из алюминия, меди, пластика и силикона. Станок разработан для предприятий, работающих в областях электроники, приборостроения, энергетики и термоинженерных систем.
Благодаря усиленной литой конструкции, трёхосевой системе линейных направляющих и высокоточным сервоприводам, VM-800 обеспечивает точное позиционирование и минимальные погрешности при сложной обработке.
Характеристики:
| Параметр | Значение |
| ----------------------------- | ----------------------------- |
| Перемещения по осям (X/Y/Z) | 800 / 450 / — мм |
| Расстояние шпиндель–стол | 250 – 700 мм |
| Центр шпинделя до колонны | 740 мм |
| Тип направляющих | Линейные направляющие (3 оси) |
| Размер стола | 800 × 700 мм |
| Максимальная нагрузка на стол | 1000 кг |
| Пазы Т | 5 × 18 × 120 мм |
| Тип конуса шпинделя | — |
| Скорость шпинделя | — |
| Привод шпинделя | — |
| Быстрая подача (X/Y/Z) | 10 / 10 / 10 м/мин |
| Максимальная подача резания | 10 м/мин |
| Тип сменщика инструмента | — |
| Время смены инструмента | — |
| Мощность шпинделя | — |
| Серводвигатели (X/Y/Z) | 3,0 / 3,0 / — кВт |
| Точность позиционирования | ±0,015 мм |
| Повторяемость | ±0,006 мм |
| Давление воздуха | 6 кг/см² |
| Габариты (Д×Ш×В) | 3000 × 2500 × 2300 мм |
| Вес | 5 т |
| Питание | 10 кВА |


Преимущества:
• Компактный формат и высокая точность, оптимальные для мелких и средних деталей.
• Усиленная станина и колонна из высокопрочного чугуна HT300 для минимальных вибраций.
• Трёхосевая система линейных направляющих обеспечивает плавность движения и долговечность.
• Высокоточные серводвигатели обеспечивают стабильную работу при микрообработке.
• Применение комплектующих мирового уровня: NSK, THK, SMC, Schneider.
• Эффективная система охлаждения и автоматическая смазка.
• Поддержка функций термостабилизации и компенсации температурных деформаций.
• Возможность дооснащения системой подачи СОЖ через шпиндель, измерителем инструмента и 4-й осью.
• Отличная энергоэффективность и простота обслуживания.
• Подходит для серийной и опытной обработки пресс-форм, теплоотводов, радиаторов и компонентов электроники.
Краткое описание:
VM-800 — это универсальный высокоточный вертикальный обрабатывающий центр с ЧПУ, предназначенный для чистовой и прецизионной обработки деталей малых и средних размеров. Модель отличается стабильностью, точностью и надёжностью, идеально подходит для серийного производства элементов из алюминия, меди и пластика.




Специальное оборудование для авиационной и точной обработки
Обзор продукта
• Высокоточная обработка: для изделий с критическими требованиями к геометрической точности.
• Большая рабочая зона: увеличенные ходы и возможность тяжёлой резки.
• Применение: обработка точных деталей и пресс-форм (пластик, силикон, штамповка).
Оптико-механические характеристики
• Высокая жёсткость:
o Двухстенная колонна;
o 6 направляющих по осям X/Z;
o Подшипники NSK Ø40 мм, винтовые пары с преднатягом 3+2;
o Термическая стабильность с предварительным натяжением.
• Высокая эффективность:
o Одновременная обработка 8 заготовок;
o Шпиндели Ø18 000 об/мин;
o Высокое качество чистовой обработки.
• Премиальная комплектация:
o Система управления Mitsubishi M80 CNC;
o Серводвигатели XY 3 кВт / Z 4,5 кВт;
o Электроника и пневматика Schneider / SHOWA / SMC.
Области применения
• Радиаторы для ПК
• Радиаторы серверов
• Радиаторы для LED/Power модулей
• Радиаторы процессоров
Технические характеристики
| Параметр | Ед. изм. | VM-260 | VM-550 | VM-800 |
| ----------------------------- | -------- | ----------------------------- | ----------------------------- | ----------------------------- |
| Перемещения по осям (X/Y/Z) | мм | 260 / 280 / 200 | 550 / 650 / 550 | 800 / 450 |
| Расстояние шпиндель–стол | мм | 150 – 350 | 150 – 700 | 250 – 700 |
| Центр шпинделя до колонны | мм | 810 | 700 | 740 |
| Тип направляющих | – | Линейные направляющие (3 оси) | Линейные направляющие (3 оси) | Линейные направляющие (3 оси) |
| Размер стола | мм | 800 × 700 | 2100 × 550 | 800 × 700 |
| Максимальная нагрузка на стол | кг | 800 | 1500 | 1000 |
| Отверстия под болты | мм | – | – | – |
| Пазы Т | мм | 5 × 16 × 120 | 3 × 18 × 140 | 5 × 18 × 120 |
| Тип конуса шпинделя | – | BT30 | BT30 | – |
| Скорость шпинделя | об/мин | 24 000 | 24 000 | – |
| Привод шпинделя | – | Прямой моторный | Прямой моторный | – |
| Быстрая подача (X/Y/Z) | м/мин | 12 / 12 / 12 | 30 / 30 / 30 | 10 / 10 |
| Максимальная подача резания | м/мин | 10 | 10 | 10 |
| Тип сменщика инструмента | – | Линейного типа, 32 позиции | Линейного типа, 16 позиций | – |
| Мощность шпинделя | кВт | 7,5 × 4 | 7,5 × 8 | – |
| Серводвигатели (X/Y/Z) | кВт | 1,5 / 1,5 / 1,5 | 3,0 / 3,0 / 4,5 | 3,0 / 3,0 |
| Точность позиционирования | мм | ±0,015 | ±0,015 | ±0,015 |
| Повторяемость | мм | ±0,006 | ±0,006 | ±0,006 |
| Мощность питания | кВА | 5 | 20 | 10 |
| Давление воздуха | кг/см² | 6 | 6 | 6 |
| Габариты (Д×Ш×В) | мм | 2100 × 2100 × 2550 | 3100 × 2600 × 3650 | 3000 × 2500 × 2300 |
| Вес | т | 4,8 | 9,8 | 5 |
(Приведённые параметры носят справочный характер и могут изменяться без предварительного уведомления.)

Стандартная комплектация:
• Защитная дверь (для моделей с ATC)
• Жёсткое нарезание резьбы
• Двойная подсветка рабочей зоны
• Система подачи СОЖ с баком и насосом
• Автоматическая смазка
• Лабиринтное уплотнение шпинделя
• Полный металлический кожух
• Система охлаждения шпинделя
• Теплообменник шкафа
• Основание и анкерные болты
• Пистолет для воздуха и СОЖ
• Инструкция по эксплуатации
Дополнительные опции:
• Энкодеры по 3 осям
• Конвейер для стружки
• Дисковый маслоотделитель
• Автоматический измеритель инструмента
• 4-я ось
• Система подачи СОЖ через шпиндель
• Лазерный щуп инструмента
• Арм-тип сменщика инструмента
Общее описание:
Линейка высокоточных вертикальных обрабатывающих центров, специально разработанных для производства радиаторов, теплообменников, пресс-форм и деталей с повышенными требованиями к точности размеров и качеству поверхности.
Модели серии обеспечивают высокую жёсткость и стабильность за счёт усиленной конструкции колонны и направляющих, а также оснащены высокооборотными шпинделями и современными системами управления Mitsubishi. Благодаря возможности одновременной обработки нескольких заготовок и применению компонентов премиум-класса (NSK, SMC, SHOWA, Schneider), станки YS гарантируют высокую производительность и длительный срок службы.
