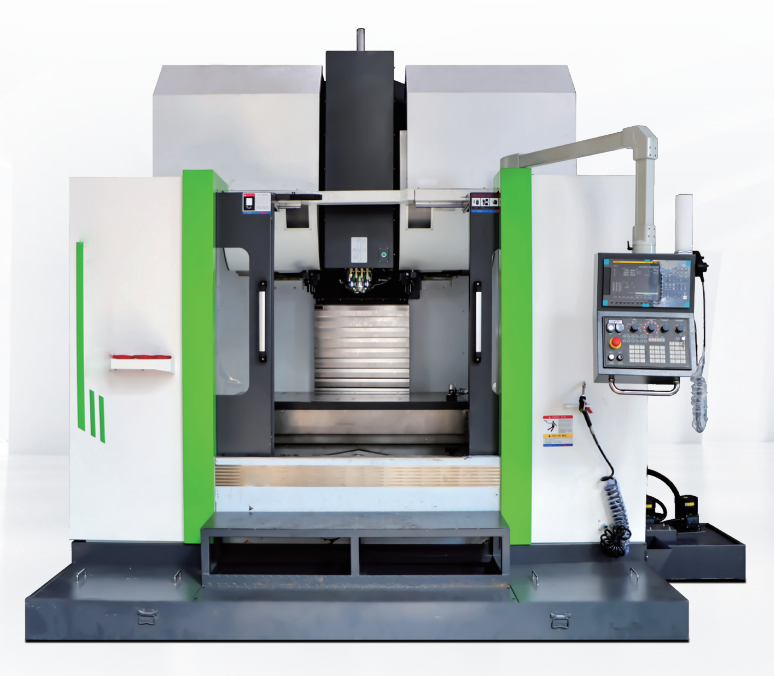

KADAMM VM-L1700 Вертикально обрабатывающий центр

KADAMM VM-L1700 — Вертикальный обрабатывающий центр с ЧПУ
VM-L1700 — это крупногабаритный вертикальный обрабатывающий центр с ЧПУ, предназначенный для высокоточной обработки массивных деталей и заготовок. Станок объединяет мощность, жёсткость и точность благодаря трём линейным направляющим и усиленной литой конструкции из чугуна HT300. Конструкция обеспечивает стабильность геометрии при длительной эксплуатации и исключает вибрации даже при интенсивной резке.
VM-L1700 оптимально подходит для предприятий тяжёлого машиностроения, энергетического, строительного и транспортного оборудования. Он обеспечивает высокое качество обработки, стабильную точность позиционирования и надёжную работу при больших нагрузках.
Характеристики:
| Параметр | Значение |
| ----------------------------- | ----------------------------- |
| Перемещения по осям (X/Y/Z) | 1700 / 820 / 750 мм |
| Расстояние шпиндель–стол | 150 – 900 мм |
| Центр шпинделя до колонны | 880 мм |
| Тип направляющих | Линейные направляющие (3 оси) |
| Размер стола | 1800 × 700 мм |
| Максимальная нагрузка на стол | 1500 кг |
| Пазы Т | 7 × 22 × 110 мм |
| Тип конуса шпинделя | BT50 |
| Скорость шпинделя | до 6 000 об/мин |
| Привод шпинделя | Ременной |
| Быстрая подача (X/Y/Z) | 24 / 24 / 24 м/мин |
| Максимальная подача резания | 10 м/мин |
| Тип сменщика инструмента | Рычажного (ARM) типа |
| Вместимость магазина | 24 инструмента |
| Время смены инструмента | 3,5 с |
| Серводвигатели (X/Y/Z) | 3,0 / 3,0 / 3,0 кВт |
| Точность позиционирования | ±0,006 мм |
| Повторяемость | ±0,005 мм |
| Давление воздуха | 6 кг/см² |
| Габариты (Д×Ш×В) | 5170 × 3860 × 3847 мм |
| Вес | 10,5 т |
| Питание | 30 кВА |


Преимущества:
• Увеличенные рабочие ходы и большая зона обработки — до 1700 мм по оси X.

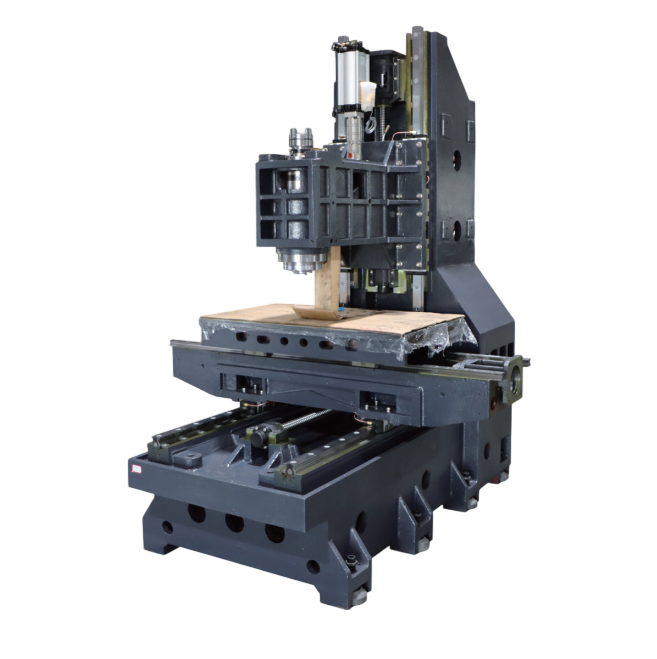

• Прочная конструкция колонны и станины из чугуна HT300 обеспечивает стабильность и отсутствие вибраций.
• Высокоточный шпиндель BT50 с усиленным фланцем и скоростью до 6000 об/мин.
• Линейные направляющие обеспечивают точность, плавность и долговечность при высоких нагрузках.
• Мощные серводвигатели по трём осям гарантируют высокую динамику и точность позиционирования.
• Автоматическая смена инструмента (3,5 с), магазин на 24 позиции.
• Возможность установки шпинделя HSK-A63 и 4-й оси для сложной фрезерной обработки.
• Использование комплектующих премиум-класса: Rexroth (Германия), THK и NSK (Япония), SMC (Япония).
• Высокоточные энкодеры Heidenhain/Fagor (опционально) обеспечивают точность ±5 мкм.
• Эффективная система охлаждения и термостабилизации для длительной непрерывной работы.
Краткое описание:
VM-L1700 — это тяжёлый вертикальный обрабатывающий центр промышленного класса, рассчитанный на обработку крупных заготовок с высокой степенью точности. Модель сочетает надёжность, мощность и производительность, обеспечивая точную и чистую обработку при длительных производственных циклах.





Вертикальные обрабатывающие центры
Обзор продукта
• Точная обработка для высокой измерительной точности.
• Существенное повышение производительности.
• Широко используется для изготовления автомобильных компонентов, клапанов, строительного оборудования, медицинских устройств и стандартных форм.

Технические характеристики
| Параметр | Ед. изм. | VM-L850 | VM-L1000 | VM-L1100 | VM-L1200 | VM-L1400 | VM-L1700 |
| ------------------------- | ------------ | ----------------------------- | -------------- | -------------- | -------------- | -------------- | -------------- |
| Перемещения (X/Y/Z) | мм | 850/590/590 | 1000/600/680 | 1100/600/600 | 1200/650/650 | 1400/820/780 | 1700/820/750 |
| Расстояние шпиндель–стол | мм | 120–710 | 120–710 | 120–720 | 120–720 | 150–900 | 150–900 |
| Центр шпинделя до колонны | мм | 610 | 610 | 650 | 700 | 880 | 880 |
| Тип направляющих | – | Линейные направляющие (3 оси) | | | | | |
| Размер стола | мм | 1020×570 | 1100×600 | 1200×600 | 1320×650 | 1450×800 | 1800×700 |
| Максимальная нагрузка | кг | 800 | 1000 | 1200 | 1500 | 1500 | 1500 |
| Пазы Т | мм | 5×18×90 | 5×18×90 | 5×18×100 | 5×18×100 | 6×22×110 | 7×22×110 |
| Конус шпинделя | тип | BT40 | BT40 | BT40 | BT40 | BT50 | BT50 |
| Скорость шпинделя | об/мин | 15000 | 15000 | 15000 | 10000 | 8000 | 6000 |
| Привод шпинделя | – | Ременной | Ременной | Ременной | Ременной | Ременной | Ременной |
| Быстрая подача (X/Y/Z) | м/мин | 36/36/36 | 36/36/36 | 30/30/30 | 30/30/30 | 24/24/24 | 24/24/24 |
| Макс. подача резания | м/мин | 10 | 10 | 10 | 10 | 10 | 10 |
| Тип сменщика инструмента | – | Рычажный (ARM) | Рычажный (ARM) | Рычажный (ARM) | Рычажный (ARM) | Рычажный (ARM) | Рычажный (ARM) |
| Вместимость магазина | инструментов | 24 | 24 | 24 | 24 | 24 | 24 |
| Время смены инструмента | сек | 1,4 | 1,4 | 1,4 | 1,4 | 3,5 | 3,5 |
| Серводвигатели (X/Y/Z) | кВт | 1,8/1,8/1,3 | 1,8/1,8/1,3 | 3,0/3,0/3,0 | 3,0/3,0/3,0 | 3,0/3,0/3,0 | 3,0/3,0/3,0 |
| Точность позиционирования | мм | ±0,005 | ±0,005 | ±0,005 | ±0,005 | ±0,006 | ±0,006 |
| Повторяемость | мм | ±0,003 | ±0,003 | ±0,003 | ±0,003 | ±0,005 | ±0,005 |
| Габариты (Д×Ш×В) | мм | 2480×2360×2860 | 2800×3120×3030 | 3170×2960×3260 | 3300×3120×3400 | 4820×3860×3740 | 5170×3860×3847 |
| Вес | т | 5,8 | 6,8 | 8,7 | 10,5 | 10,5 | 10,5 |
(Приведённые параметры носят справочный характер и могут изменяться без предварительного уведомления.)
Стандартная комплектация:
• Защитная дверь (для моделей с ATC)
• Жёсткое нарезание резьбы
• Двойная подсветка рабочей зоны
• Лабиринтное уплотнение шпинделя
• Система автосмазки
• Теплообменник шкафа
• Трёхцветная сигнальная лампа
• Основание и анкерные болты
• Полный металлический кожух
• Чиллер шпинделя
• Система СОЖ с баком и насосом
• Пистолет для воздуха и СОЖ
• Комплект инструментов
• Инструкция по эксплуатации
Дополнительные опции:
• Энкодеры по 3 осям
• Конвейер для стружки
• Дисковый маслоотделитель
• Автоматический измеритель инструмента
• Система подачи СОЖ через шпиндель
• 4-я ось
• Лазерный щуп инструмента
• Шпиндель HSK-A63
• Коробка передач
Общее описание:
Линейка вертикальных обрабатывающих центров с тремя линейными направляющими, разработанная для высокоточной и стабильной механической обработки. Станки отличаются жёсткой конструкцией, повышенной производительностью и возможностью работы с крупными заготовками.
Станки данной серии — это оптимальное решение для предприятий, где требуются высокая точность, стабильность, долговечность и производительность при минимальных эксплуатационных затратах.
