Pasternack PE4016 Коаксиальный разъём BNC вилка

Код: 75467
Pasternack PE4016 Коаксиальный разъём BNC вилка

Все товары бренда
Только оригинальные
товары бренда i

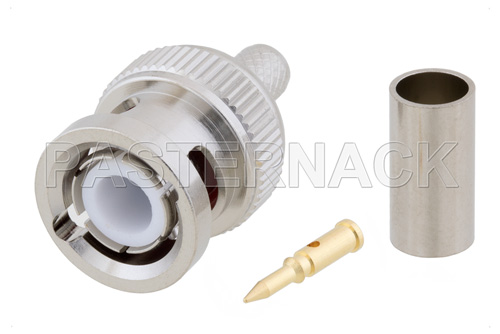

Pasternack PE4016 — коаксиальный разъём BNC вилка.

Описание

Pasternack PE4016 — коаксиальный разъём BNC вилка. Применяется для соединения элементов коаксиального тракта. Способ монтажа и совместимость с кабелем определяются конкретным исполнением разъёма.

Особенности

  • Разъём: BNC вилка
  • Волновое сопротивление: 50 Ом
  • Геометрия корпуса: прямой
  • Заделка экрана/контакта: обжим/пайка
  • Совместимые кабели: RG58, RG303, RG141, PE-C195, PE-P195, LMR-195

Технические характеристики Pasternack PE4016

РазъёмBNC вилка
Волновое сопротивление50 Ом
Геометрия корпусапрямой
Заделка экрана/контактаобжим/пайка
Совместимые кабелиRG58, RG303, RG141, PE-C195, PE-P195, LMR-195
Рабочая частота0–4 ГГц
КСВН, не более1,5:1
Рабочее переменное напряжение, не более500 В RMS
Длина28,7 мм
Масса12,25 г

Сравнение с похожими моделями

МодельРазъёмВолновое сопротивлениеГеометрия корпуса
Pasternack PE4016 — эта модельBNC вилка50 Омпрямой
Pasternack PE4023BNC вилка50 Омпрямой
Pasternack PE4109BNC вилка50 Омпрямой
Pasternack PE4384BNC вилка50 Омпрямой
Pasternack PE4053BNC вилка50 Омугловой
Pasternack PE4730BNC вилка с обратной полярностью50 Омугловой
Pasternack PE4056BNC розетка50 Омпрямой
Pasternack PE4601BNC вилка75 Омпрямой

Поставка компонентов Pasternack

Пришлите модель или артикул, требуемые интерфейсы и рабочую частоту — подберём исполнение и ответим с ценой и сроком в течение рабочего дня.

8 (495) 109-02-08 · sales@bbrc.ru

Характеристики приведены по документации производителя Pasternack на модель PE4016. Исполнение уточняйте при заказе.

Поставляем Pasternack PE4016 Коаксиальный разъём BNC вилка под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
