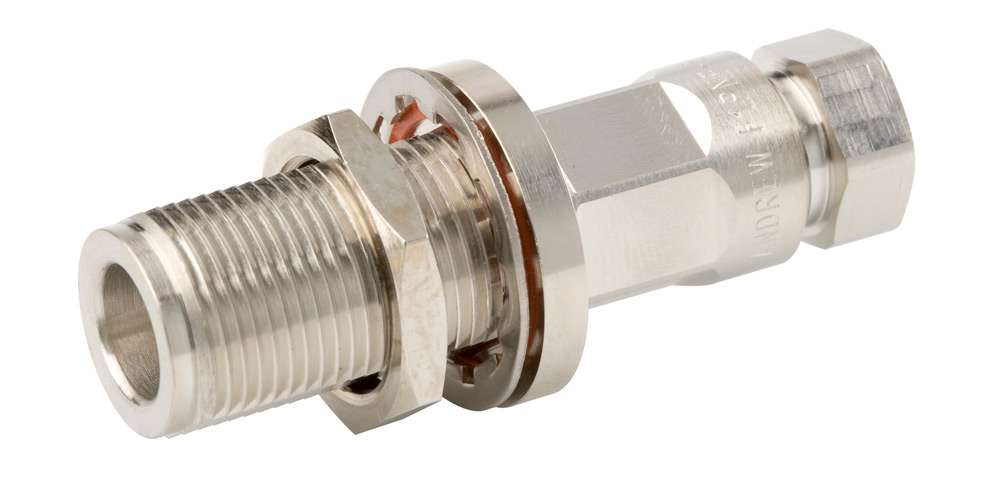

Проходной (Bulkhead) N Female разъём для серии FSJ1-50A. Trimetal-покрытие, peak 6,4 кВт, рабочий диапазон до 6 ГГц. Для установки через стенку корпуса оборудования. Lock washer в комплекте обеспечивает фиксацию в монтажном отверстии.
F1PNF-BHC — фланцевый (проходной) N Female разъём для серии FSJ1-50A. Корпус устанавливается через монтажное отверстие Ø 13,9 мм в стенке корпуса оборудования и фиксируется bulkhead-гайкой с lock washer (в комплекте). Применяется в местах ввода тонкого фидерного тракта в радиошкафы и патч-поля.
| Общие характеристики | |
|---|---|
| Брэнд | HELIAX® |
| Серия кабеля | FSJ1-50A |
| Интерфейс | N Female |
| Корпус | Прямой (Straight) |
| Конструкция | Bulkhead (проходной) |
| Покрытие внешнего контакта | Trimetal |
| Покрытие центрального контакта | Silver |
| Длина · Диаметр | 51,05 мм · 22,1 мм |
| Монтажное отверстие | Ø 13,9 мм |
| Масса | 59,2 г |
| Электрические характеристики | |
|---|---|
| Импеданс | 50 Ом |
| Рабочий диапазон частот | 0−6000 МГц |
| Average Power @ 900 МГц | 0,4 кВт |
| Peak Power | 6,4 кВт |
| RF Operating Voltage | 565 Vrms |
| DC Test Voltage | 1600 В |
| IMD3 @ 910 МГц | −112 дБм (2 × +43 дБм) |
| Shielding Effectiveness | −110 дБ |
| VSWR / Return Loss по диапазонам | |
|---|---|
| 824−2700 МГц | VSWR 1,041 · RL 33,94 дБ |
| 3000−6000 МГц | VSWR 1,26 · RL 19,00 дБ |
| Механические характеристики | |
|---|---|
| Connector Retention Tensile Force | 449,27 Н (101 lbf) |
| Coupling Nut Proof Torque | 1,7 Н·м (15 in·lb) |
| Coupling Nut Retention Force | 445 Н (100 lbf) |
| Insertion Force | 124,55 Н (28 lbf) |
| Interface Durability | 500 циклов (IEC 61169-4:17) |
| Условия эксплуатации | |
|---|---|
| Рабочая температура | −55…+85 °C |
| Вибрация | IEC 60068-2-6 |
| Термоудар | IEC 60068-2-14 |
| Коррозия | IEC 60068-2-11 |
Гарантия
1 год от производителя
При соблюдении условий монтажа (правильная установка lock washer, момент затяжки 1,7 Н·м) и эксплуатации в указанном температурном диапазоне.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Andrew/CommScope F1PNF-BHC
Доставка по всей России · Гарантия 1 год · Русскоязычная техподдержка
Промышленное оборудование Разъем Andrew F1PNF-BHC (Commscope) от производителя Andrew поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
