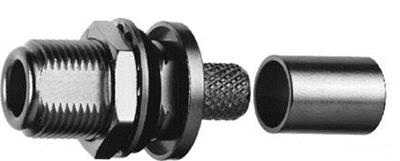

Разъем Telegartner J01021A0148 N-типа
Кабельный /панельный разъём N · 50 Ом гнездо | обжим.
Коаксиальные разъёмы N-типа имеют широкое применение в разных сегментах связи, благодаря дизайну конструкции среднего размера с точной посадкой, устойчивости к погодным факторам и резьбовым ответным соединениям. В большинстве коаксиальных линий, N разъёмы могут быть использованы при частоте до 11 ГГц. Сопротивление кабельного соединения - 50 Ом. Разъёмы N-типа подходят для эластичных, полужестких и фидерных типов кабеля. Для монтажа разъёмов используются обжим и опрессовка. Особая конструкция оборудования, разработанного для изготовления разъёмов этой серии, приводит к превосходным результатам параметров потерь по затуханию (VSWR) и интермодуляционных искажений.
Применение N разъёмов зависит от характера и протоколов передаваемых сигналов, а также от требований к вибростойкости и условиям по защите окружающей среды. Разъёмы являются средне-силовым высокочастотным решением для коаксиальных линий. Соединение торцевого уплотнения для N разъёмов между штекером и гнездом соответствует классу защиты IP68.
| Механические характеристики | Значение |
|---|---|
| Рекомендуемый момент затяжки | 4 - 6 Нм |
| Коммутационная износостойкость | ≥ 500 |
| Материалы | Состав |
|---|---|
| Пружинящие контакты | CuBe2 |
| Внешний проводник | CuPb1.15Ni1(C97) |
| Стальные металлические детали | CuZn39Pb3 |
| Изолятор | PTFE |
| Уплотнительное кольцо | Силиконовая резина / неопреновая резина |
| Климатические характеристики | Значение |
|---|---|
| Эксплуатация в соответствии | IEC 60068 - 1 40/155/21 |
| Электрические характеристики | Значение |
|---|---|
| Сопротивление проводников (внутренний проводник) | ≤ 1.5 мОм |
| Сопротивление проводников (внешний проводник) | ≤ 1.0 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 2.5 кВ эф. / 50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение (в разъёмах прямой конструкции) | ≥ 30.5 дБ / 1 ГГц |
| Потери на отражение (в разъёмах угловой конструкции) | ≥ 30.5 дБ / 1 ГГц |
| Рабочее напряжение | ≤ 1 кВ эф. / 50 Гц |
| Рабочая частота | < 11 ГГц |
Технические характеристики
| Группа/стандарт | Значение |
|---|---|
| Группа/стандарт | G5 (RG-223/U) |
| Структура | а= 39, b= 13.5 | обжим- N01003A0005 |
| Вес | 18 г |
Поставляем Разъем Telegartner J01021A0148 N-типа (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
