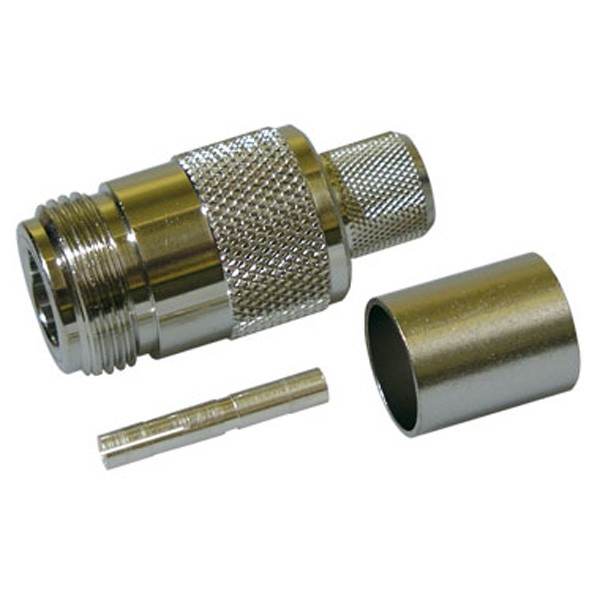

Разъем Telegartner J01021H0097 N-типа
Кабельный разъём N · 50 Ом (гнездо) с обжимом и пайкой центрального контакта. Коаксиальные разъёмы N-типа находят широкое применение в различных сегментах связи благодаря своей конструкции среднего размера, обеспечивающей точную посадку, устойчивость к погодным условиям и резьбовые ответные соединения. Эти разъёмы могут использоваться при частоте до 11 ГГц и имеют сопротивление кабельного соединения 50 Ом. Они подходят для эластичных, полужестких и фидерных типов кабеля, а для монтажа разъёмов применяются обжим и опрессовка. Особая конструкция оборудования для изготовления разъёмов этой серии обеспечивает отличные результаты по параметрам потерь по затуханию (VSWR) и интермодуляционным искажениям.
Применение N-разъёмов зависит от характера и протоколов передаваемых сигналов, а также от требований к вибростойкости и условий защиты окружающей среды. Эти разъёмы являются средне-силовым высокочастотным решением для коаксиальных линий. Соединение торцевого уплотнения для N-разъёмов между штекером и гнездом соответствует классу защиты IP68.
Механические характеристики
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 4 - 6 Нм |
| Коммутационная износостойкость | ≥ 500 |
Материалы:
Покрытие:
Климатические характеристики
Эксплуатация в соответствии с изолятором PTFE - IEC 60068 - 1, 40/155/21.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление проводников: | внутренний проводник ≤ 1.5 мОм; внешний проводник ≤ 1.0 мОм; |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 2.5 кВ эффект./50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение: | в разъёмах прямой конструкции ≥ 30.5 дБ / 1 ГГц; в разъёмах угловой конструкции ≥ 30.5 дБ / 1 ГГц; |
| Рабочее напряжение | ≤ 1 кВ эффект./50 Гц |
| Рабочая частота | < 11 ГГц |
Технические характеристики
| Параметр | Значение |
|---|---|
| Группа/стандарт | G5 (RG-223/U) | RG-142B/U |
| Структура | a= 44, b= 13.5 | обжим - N01003A0005 |
| Вес | 38 г |
Поставляем Разъем Telegartner J01021H0097 N-типа (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
