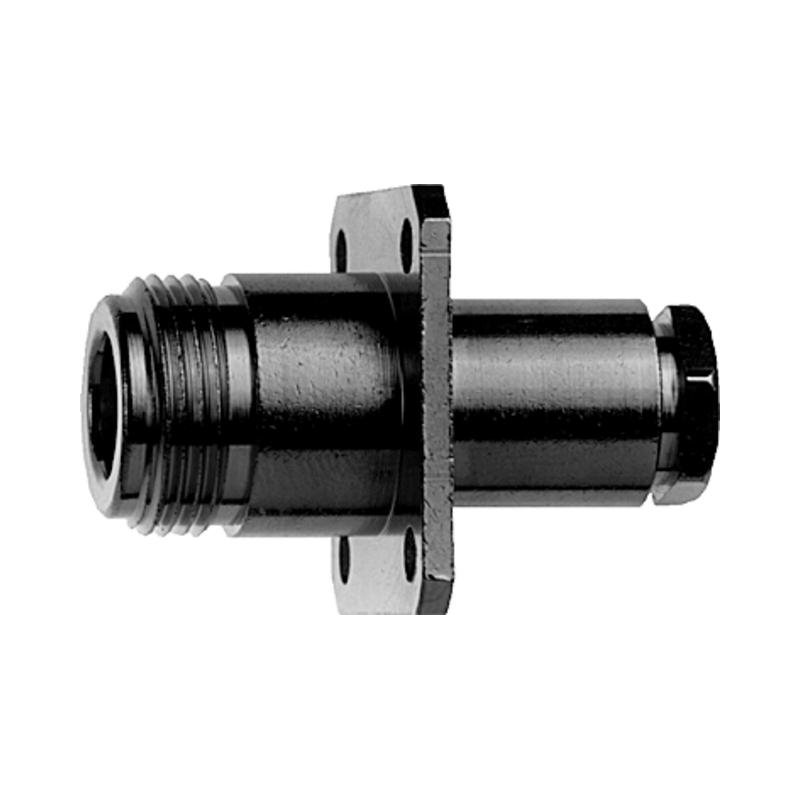

Разъем Telegartner J01021H0085 N-типа
Панельный разъём N · 50 Ом гнездо | муфта/закрутка | крепление - фланец.
Коаксиальные разъёмы N типа получили крайне широкое применение и популярность. Имея корпус среднего размера, точную посадку, устойчивость к погодным факторам, N разъёмы снабжены надежным резьбовым ответным соединением. В большинстве применений разъёмы могут быть использованы на частоте до 11 ГГц. Сопротивление кабельного соединения - 50 Ом. N разъёмы подходят для эластичных, полужестких и фидерных типов кабелей. Для монтажа N разъёмов используются обжим и опрессовка. Особая конструкция оборудования, специально разработанного для изготовления разъёмов этой серии, обеспечивает превосходные показатели параметров потерь по затуханию (VSWR) и интермодуляционных искажений.
Применение N разъёмов зависит от характера и протоколов передаваемых сигналов, а также от требований к вибростойкости и условиям по защите окружающей среды. Разъёмы N типа являются средне-силовым высокочастотным решением для коаксиальных линий. Соединение торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
Механические характеристики
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 4 - 6 Нм |
| Коммутационная износостойкость | ≥ 500 |
| Материалы | пружинящие контакты, внешний проводник, стальные металлические детали, изолятор, уплотнительное кольцо |
| Материалы (пояснение) | CuBe2; CuPb1.15Ni1(C97); CuZn39Pb3; PTFE; силиконовая резина / неопрена |
| Покрытие | центральный контакт, внешний проводник, стальные металлические детали |
| Покрытие (пояснение) | серебро поверх меди | Cu2Ag5; белая бронза | CuSnZn3 (Telealloy); никель | Cu2Ni5 |
Климатические характеристики
Эксплуатация в соответствии с изолятором PTFE, IEC 60068 - 1, 40/155/21.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Сопротивление проводников | внутренний проводник: ≤ 1.5 мОм; внешний проводник: ≤ 1.0 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 2.5 кВ эффект. / 50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение | в разъёмах прямой конструкции: ≥ 30.5 дБ / 1 ГГц; в разъёмах угловой конструкции: ≥ 30.5 дБ / 1 ГГц |
| Рабочее напряжение | ≤ 1 кВ эффект. / 50 Гц |
| Рабочая частота | < 11 ГГц |
Технические характеристики
| Параметр | Значение |
|---|---|
| Группа/стандарт | G11 (UT-85) |
| Структура | MIL |
| Вес | 125 г |
Промышленное оборудование Разъем Telegartner J01021H0085 N-типа (Телегартнер) от производителя Telegartner поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
