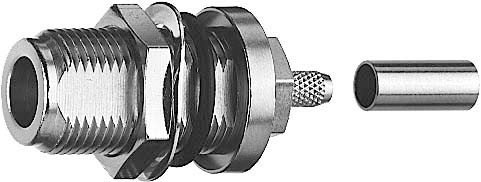

Разъем Telegartner J01021H0089 N-типа
Кабельный/панельный разъём N, 50 Ом, гнездо | обжим/ц. контакт - пайка. Коаксиальные разъёмы N-типа обладают широким спектром применения в различных сегментах связи, благодаря конструкции среднего размера с точной посадкой, хорошей устойчивости к погодным условиям и резьбовым ответным соединениям. В большинстве коаксиальных линий разъёмы N могут быть использованы при частоте до 11 ГГц. Сопротивление кабельного соединения составляет 50 Ом. Эти разъёмы подходят для эластичных, полужестких и фидерных типов кабеля. Для монтажа разъёмов применяются обжим и опрессовка. Особая конструкция оборудования, разработанного для производства разъёмов этой серии, обеспечивает превосходные характеристики параметров потерь по затуханию (VSWR) и интермодуляционных искажений. Применение N разъёмов зависит от характера и протоколов передаваемых сигналов, а также от требований к вибростойкости и условиям защиты окружающей среды. Разъёмы являются средне-силовым высокочастотным решением для коаксиальных линий. Соединение торцевого уплотнения для N разъёмов между штекером и гнездом соответствует классу защиты IP68.
| Механические характеристики | |
|---|---|
| Рекомендуемый момент затяжки | 4 - 6 Нм |
| Коммутационная износостойкость | ≥ 500 |
| Материалы | |
| Пружинящие контакты | CuBe2 |
| Внешний проводник | CuPb1.15Ni1(C97) |
| Стальные металлические детали | CuZn39Pb3 |
| Изолятор | PTFE |
| Уплотнительное кольцо | Силиконовая резина / Неопреновая резина |
| Покрытие | |
| Центральный контакт | Серебро поверх меди | Cu2Ag5 |
| Внешний проводник | Белая бронза | CuSnZn3 (Telealloy) / Сплав серебра Ag2CuSnZn0.5 (Optargen) |
| Стальные металлические детали | Белая бронза | CuSnZn3 (Telealloy) / Никель | Cu2Ni5 |
| Климатические характеристики | |
|---|---|
| Эксплуатация в соответствии | IEC 60068 - 1 40/155/21 с изолятором PTFE |
| Электрические характеристики | |
|---|---|
| Сопротивление проводников: | Внутренний проводник ≤ 1.5 мОм; Внешний проводник ≤ 1.0 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 2.5 кВ эффект./50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение: | В разъёмах прямой конструкции ≥ 30.5 дБ / 1 ГГц; В разъёмах угловой конструкции ≥ 30.5 дБ / 1 ГГц |
| Рабочее напряжение | ≤ 1 кВ эффект./50 Гц |
| Рабочая частота | < 11 ГГц |
Технические характеристики
| Группа / стандарт | G5 (RG-223/U) | RG-142B/U |
| Структура | a= 44, b= 13.5 | обжим - N01003A0005 |
| Вес | 41 г |
Поставляем Разъем Telegartner J01021H0089 N-типа (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
