Коаксиальные разъёмы N типа получили крайне широкое применение и популярность. Имея корпус среднего размера, точную посадку, устойчивость к погодным факторам, N разъёмы снабжены надежным резьбовым ответным соединением. В большинстве применений, разъёмы могут быть использованы на частоте до 11 ГГц. Сопротивление кабельного соединения - 50 Ом. N разъёмы подходят для эластичных, полужестких и фидерных типов кабелей. Для монтажа N разъёмов используются обжим и опрессовка. Особая конструкция оборудования, специально разработанного для изготовления разъёмов этой серии, обеспечивает превосходные показатели параметров потерь по затуханию (VSWR) и интермодуляционных искажений. Применение N разъёмов зависит от характера и протоколов передаваемых сигналов, а также от требований к вибростойкости и условиям по защите окружающей среды. Разъёмы N типа являются средне-силовым высокочастотным решением для коаксиальных линий. Соединение торцевого уплотнения между штекером и гнездом соответствует классу защиты IP68.
| Параметр | Значение |
|---|---|
| Рекомендуемый момент затяжки | 4 - 6 Нм |
| Коммутационная износостойкость | ≥ 500 |
| Часть | Материал |
|---|---|
| Пружинящие контакты | CuBe2 |
| Внешний проводник | CuPb1.15Ni1(C97) |
| Стальные металлические детали | CuZn39Pb3 |
| Изолятор | PTFE |
| Уплотнительное кольцо | Силиконовая резина / Неопреновая резина |
| Часть | Покрытие |
|---|---|
| Центральный контакт | Серебро поверх меди | Cu2Ag5 |
| Внешний проводник | Белая бронза | CuSnZn3 (Telealloy) / Сплав серебра Ag2CuSnZn0.5 (Optargen) |
| Стальные металлические детали | Белая бронза | CuSnZn3 (Telealloy) / Никель | Cu2Ni5 |
Эксплуатация в соответствии с изолятором PTFE по стандарту IEC 60068 - 1: 40/155/21.
| Параметр | Значение |
|---|---|
| Сопротивление проводников (внутренний проводник) | ≤ 1.5 мОм |
| Сопротивление проводников (внешний проводник) | ≤ 1.0 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 2.5 кВ эффект. / 50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение (в разъёмах прямой конструкции) | ≥ 30.5 дБ / 1 ГГц |
| Потери на отражение (в разъёмах угловой конструкции) | ≥ 30.5 дБ / 1 ГГц |
| Рабочее напряжение | ≤ 1 кВ эффект. / 50 Гц |
| Рабочая частота | < 11 ГГц |

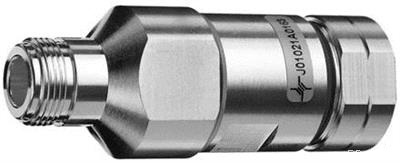

Поставляем Разъем Telegartner J01021B0174 N-типа (Телегартнер) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
