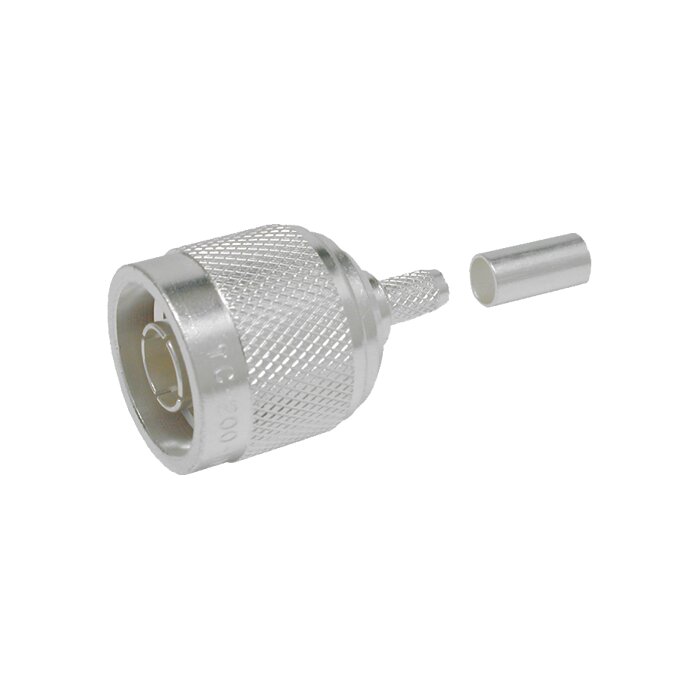

Прямой штекер N Male solder/crimp для LMR-200 и LMR-195. Times Connector серия с пайкой центрального контакта. DC-6 ГГц, VSWR ≤ 1,30. MIL-STD-348 интерфейс. Heat-shrink в комплекте.
TC-200-NM — кабельный разъём для коаксиального кабеля LMR-200/LMR-195. Стандарт MIL-STD-348 N-интерфейса. Центральный контакт под пайку, наружная оплётка фиксируется обжимом ferrule. Совместим со всем оборудованием с N-портами. Возможна повторная разделка и переустановка в полевых условиях.
| Электрические характеристики | |
|---|---|
| Импеданс | 50 Ом |
| Частотный диапазон | DC—6 ГГц |
| VSWR (КСВ) | ≤ 1,30 |
| Insert Loss | ≤ 0,10 дБ (0—3 ГГц) |
| Испытательное напряжение | 1500 В DC |
| Стандарт интерфейса | MIL-STD-348 |
| Материалы и покрытия | |
|---|---|
| Центральный контакт | Brass + Gold |
| Корпус | Brass + Albaloy |
| Диэлектрик | PTFE |
| Heat-shrink (в комплекте) | 3:1 Adhesive Lined Polyolefin |
| RoHS | Compliant |
| Условия эксплуатации | |
|---|---|
| Диапазон рабочих температур | −55 … +165 °C |
| Гарантированный ресурс mate/de-mate | ≥ 500 циклов |
| MIL-STD испытания | MIL-STD-202 Method 107/204/213 |
Соседние серии кабелей, разъёмы и аксессуары для построения полной системы.
Гарантия
2 года от производителя
Гарантия Times Microwave Systems.
Ресурс
≥ 500 циклов
Без деградации Insert Loss.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Times Microwave TC-200-NM
Доставка по всей России · Гарантия 2 года · Русскоязычная техподдержка
Поставляем Times Microwave TC-200-NM Кабельный разъем под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
