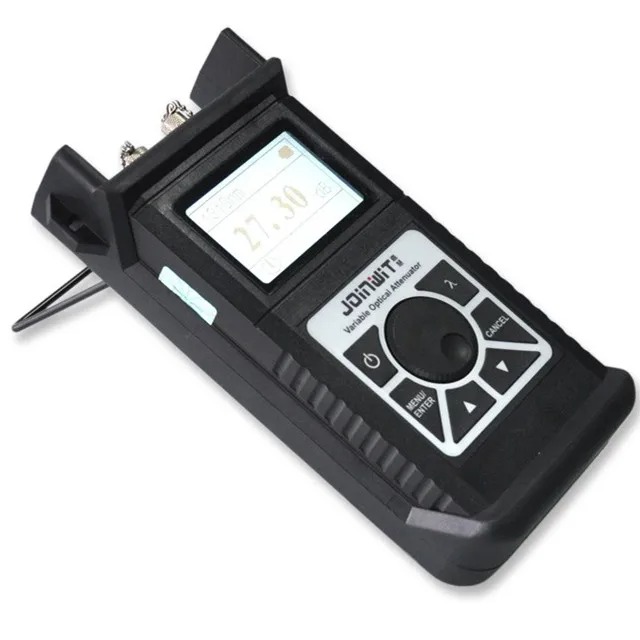

Аттенюатор JW3303 предназначен для внесения регулируемого оптического затухания при строительстве, настройке и эксплуатации линий волоконно-оптической связи (ВОЛС). Это портативное устройство может работать с сигналами PHD/SDH и CATV.
| Параметр | Значение |
|---|---|
| Диапазон длин волн | 850 - 1300 нм |
| Тип оптического волокна | 62.5/125 мкм, многомодовое волокно (MM) |

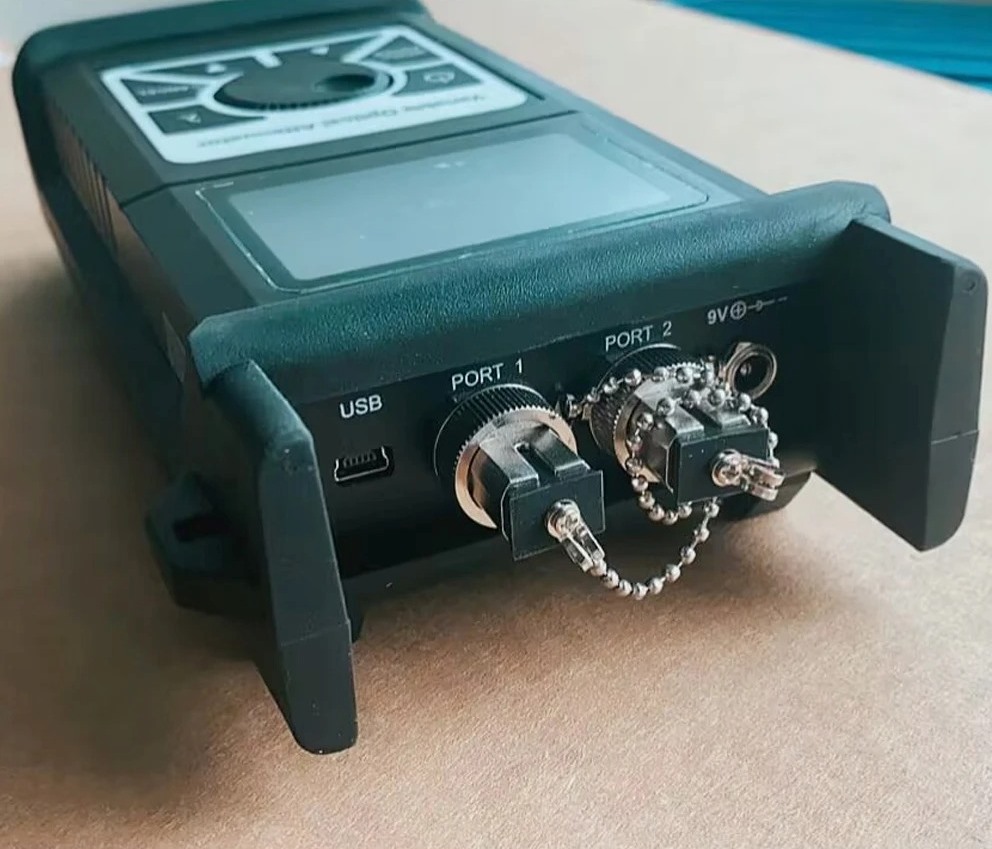

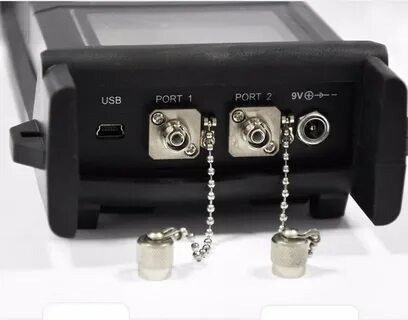

| Тип оптических коннекторов | FC |
| Калибровочные длины волн | 1310/1490/1550/1625 нм |
| Диапазон затухания | 2.5 - 60 дБ |
| Разрешение | 0.05 дБ |
| Минимальные вносимые потери | ≤ 2.5 дБ |
| Обратные потери | > 35 дБ (среднее значение 40 дБ) |
| Линейная точность отсчета | ± 0.5 дБ |
| Повторяемость | ± 0.2 дБ |
| Точность | ± 0.8 дБ |
| Максимальная входная мощность | + 20 дБ |
| Единицы измерения | дБ/дБм |
| Память | автосохранение значения при выключении прибора |
| Применение |
телекоммуникационное обслуживание, обслуживание CATV, тестирование характеристик волоконно-оптических линий связи как при эксплуатационном обслуживании, так и в лабораторных условиях |
| Параметр | Значение |
|---|---|

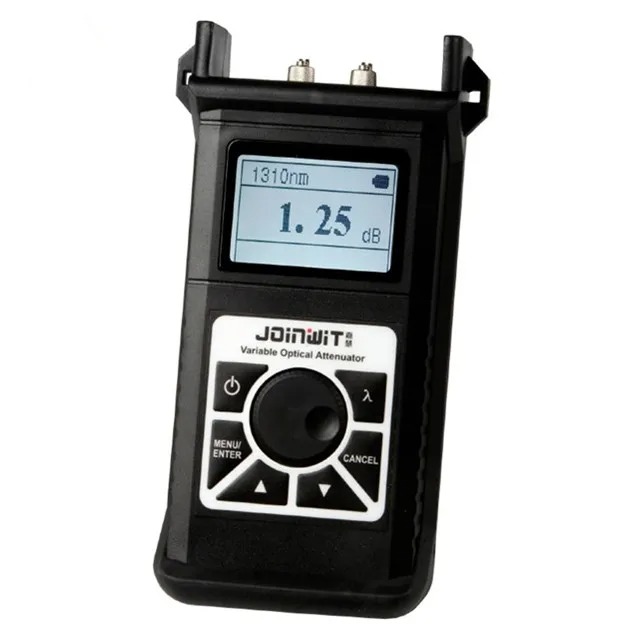

| Дисплей | 128х64 |
| Автовыключение питания | в отсутствии активных действий в течение 10 минут |
| Рабочее напряжение |
литий-ионный аккумулятор: 8.4 В, адаптер питания: 8.4 В |
| Рабочая температура | 0°С ~ + 40°С |
| Температура хранения | - 10°С ~ + 60°С |
| Влажность | 0 - 85% |
| Тип батареи питания | литий-ионный аккумулятор |
| Время автономной работы | ∼ 40 часов |
| Размеры | 180 х 90 х 36.5 мм |
| Вес | 430 г |
Поставляем Joinwit JW3303 Оптический регулируемый аттенюатор MM 850/1300 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
