Автомобильная антенна для радиостанции с вертикальной поляризацией и круговой диаграммой: 400–480 МГц, 1 порт.
400–480 МГц
Диапазон
2 дБи
Усиление
360°
Ширина луча (Г)
Вертикальная
Поляризация
1×BNC
Разъёмы
165 мм
Высота
О модели

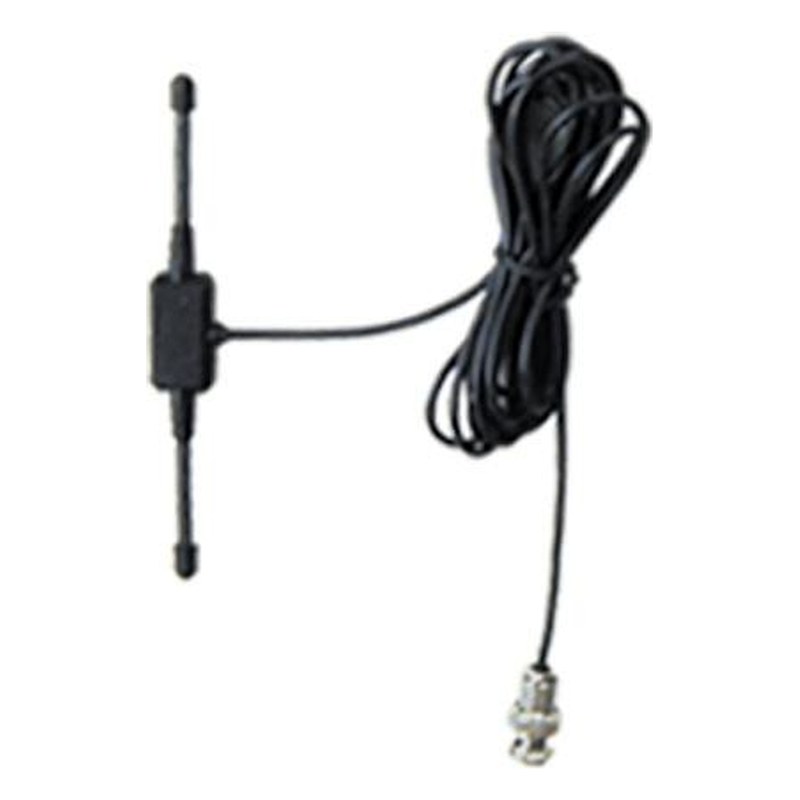

KADAMM AM-4002B — антенна для установки на транспорт, полоса 400–480 МГц. Основные данные: усиление 2 дБи; поляризация вертикальная; мощность до 50 Вт; крепление на стекло (клеевое); разъём 1×BNC.

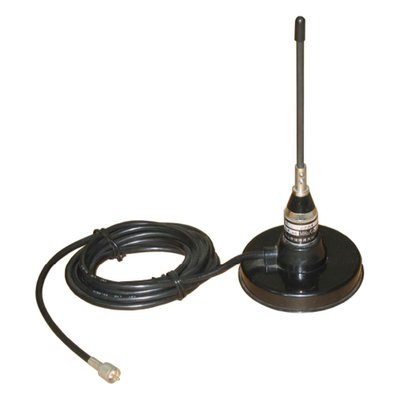

Основной параметр KADAMM AM-4002B — коэффициент усиления 2 дБи. У KADAMM AM-4002B полоса 400–480 МГц и разъём BNC, у KADAMM AM-4002M — 400–490 МГц и UHF. Все частоты KADAMM AM-4002B перекрывает и KADAMM AM-4002M.
Штыревая антенна на транспорте работает вместе с металлом кузова: крыша под основанием служит противовесом и достраивает излучатель. Отсюда и место установки — центр металлической крыши: «земля» вокруг симметрична, диаграмма круговая. Ориентир: на 440 МГц четверть волны — примерно 17 см; антенна длиннее четверти волны с согласующей катушкой даёт у горизонта больше короткого штыря.
Крепление — на стекло (клеевое). Место установки выбирают так, чтобы рядом не было других антенн и металлических надстроек, загораживающих горизонт.
Со стороны фидера: КСВН не более 1,5 — обратно к передатчику уходит не больше 4 % мощности; сопротивление 50 Ом; мощность на вход до 50 Вт; разъём 1×BNC.
Исполнение: размеры 165 мм, крепление на стекло (клеевое), рабочая температура −40…+60 °C.
Ключевые особенности
Круговая диаграмма в движении400–480 МГц, 2 дБи, круговая диаграмма по азимуту — связь с диспетчером в любом направлении движения.
КомпактностьГабариты 165 мм, крепление на стекло (клеевое).
Где применяют KADAMM AM-4002B: профессиональная радиосвязь UHF 400–470 МГц (DMR, TETRA, аналоговые системы); сети LTE-450 (диапазоны 3GPP B31/n31).
Применение — служебный и аварийный транспорт, такси, автобусы, спецтехника, подвижной состав и путевые машины; антенна работает со штатной рацией, модемом или приёмником.
Как подобрать
Полоса. Все частоты радиостанции или приёмника — внутри 400–480 МГц.
Крепление. Магнит — временно; врезное или на болт — постоянно.
Место. Центр металлической крыши, подальше от других антенн.
Разъём и кабель. Разъём 1×BNC; сечение кабеля — по длине и частоте.
Крепление. Крепление на стекло (клеевое).
Комплект поставки
Антенна КАДАММ AM-4002B, крепёж для монтажа на стекло (клеевое).
Лучшее место — центр металлической крыши: кузов работает противовесом одинаково во все стороны, и диаграмма получается круговой. У края крыши, на багажнике или крыле диаграмма перекошена: в одну сторону сигнал слабее. Несколько антенн на одной крыше располагают так, чтобы высокочастотные стояли дальше от низкочастотных.
Рядом не должно быть других антенн, рейлингов и проблесковых маячков; несколько антенн на одной крыше разносят хотя бы на полметра–метр. Кабель прокладывают под обшивкой, не пережимая его дверями. После установки связь проверяют на ходу в разных направлениях от базовой станции.
У антенны крепление на стекло (клеевое). На магните антенну легко снять и переставить; минусы — кабель через уплотнитель двери и риск сдвига на скорости или на плохой дороге. Если крыша панорамная или пластиковая, антенну крепят на кронштейн или на стекло.
Для постоянной установки на служебный транспорт надёжнее врезное крепление или крепление на болт: контакт с кузовом стабильный, ввод кабеля герметичный. Отверстие после монтажа защищают от коррозии; комплект уточняйте у менеджера. Для арендного и временного транспорта магнитное основание остаётся самым простым вариантом.
Да, при условии что и передача, и приём сети укладываются в 400–480 МГц. Внутри полосы согласование нормировано целиком (КСВН не более 1,5), поэтому важно только не прижимать каналы к самым краям диапазона. Запас от краёв нужен ещё и на случай расширения сети новыми каналами.
По частотам в полосу антенны попадают: профессиональная радиосвязь UHF 400–470 МГц (DMR, TETRA, аналоговые системы); сети LTE-450 (диапазоны 3GPP B31/n31).
Разъём антенны — 1×BNC; ответную часть кабельной сборки берут того же типа. Без переходников тракт надёжнее: каждый переход вносит потери и становится местом, где со временем портится контакт и появляются продукты интермодуляции. Когда разъём радиостанции отличается, переход выполняют кабельной сборкой с нужными разъёмами на концах.
Толщину фидера определяют длина снижения и частота: длинной трассе и высоким частотам нужен кабель потолще. Снаружи соединения герметизируют, а кабель закрепляют на опоре. Перемычку берут чуть длиннее расстояния до разъёма — так ветер и вибрация не нагружают соединение.
После монтажа проверяют КСВН на рабочих частотах прибором или встроенной функцией радиостанции: значение должно быть близко к паспортному (не более 1,5). Заметно больший КСВН говорит о плохом контакте основания с кузовом или о повреждённом кабеле. Проверку повторяют после каждой перестановки антенны.
Потом связь проверяют в движении, удаляясь от базовой станции в разные стороны. Если в одну сторону связь заметно хуже, антенну переносят ближе к центру крыши или подальше от других антенн и металлических надстроек. Замеры вносят в паспорт установки: по ним потом проще искать неисправность.
KADAMM AM-4002B — запросить цену и сроки
Подберём модель, крепление и кабельную сборку под вашу задачу. Сроки поставки уточняйте у менеджера.
Артикул для заказа — KADAMM AM-4002B, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AM-4002B могут уточняться без уведомления.
Поставляем KADAMM AM-4002B — автомобильная антенна 400–480 МГц, 2 дБи, 1 порт под заказ с доставкой в любой регион России.
Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.
Инженер поможет подобрать модель или аналог под вашу задачу.
