Антенна с формированием диаграммы направленности (beamforming) для LTE TDD / 5G NR: многоколонный массив с портом калибровки, широковещательный и сервисные лучи с кросс-поляризацией ±45°: TDD 1400–1525 / 1750–1900 МГц, 8 портов + калибровочный.
Антенна КАДАММ APX8-1419-1565 — антенна с формированием диаграммы направленности (beamforming) для LTE TDD / 5G NR: многоколонный массив с портом калибровки, широковещательный и сервисные лучи: массивом TDD 1400–1525 / 1750–1900 МГц, кросс-поляризацией ±45°, 8 портами. Рабочие полосы перекрывают GSM1800, LTE 1800 (диапазоны 3GPP B3). Это антенна базовой станции (BTS) с формированием лучей — пассивная антенна Massive MIMO под активный радиомодуль.
Коэффициент усиления 15 дБи, ширина ДН в горизонтальной плоскости 65°, в вертикальной 6–7°. Габариты 1610 × 402 × 135 мм, масса 17 кг. КСВН не более 1,5.

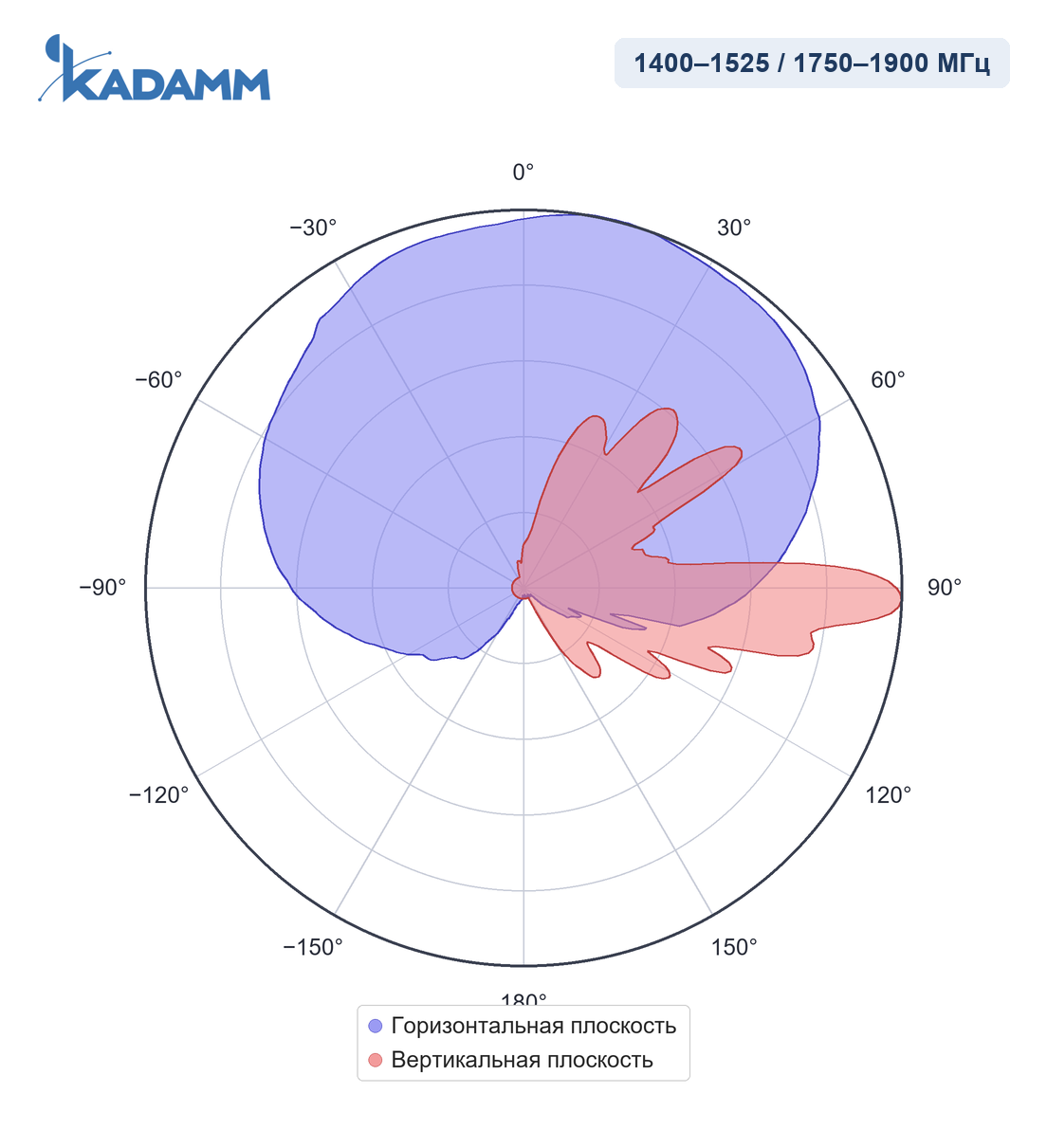

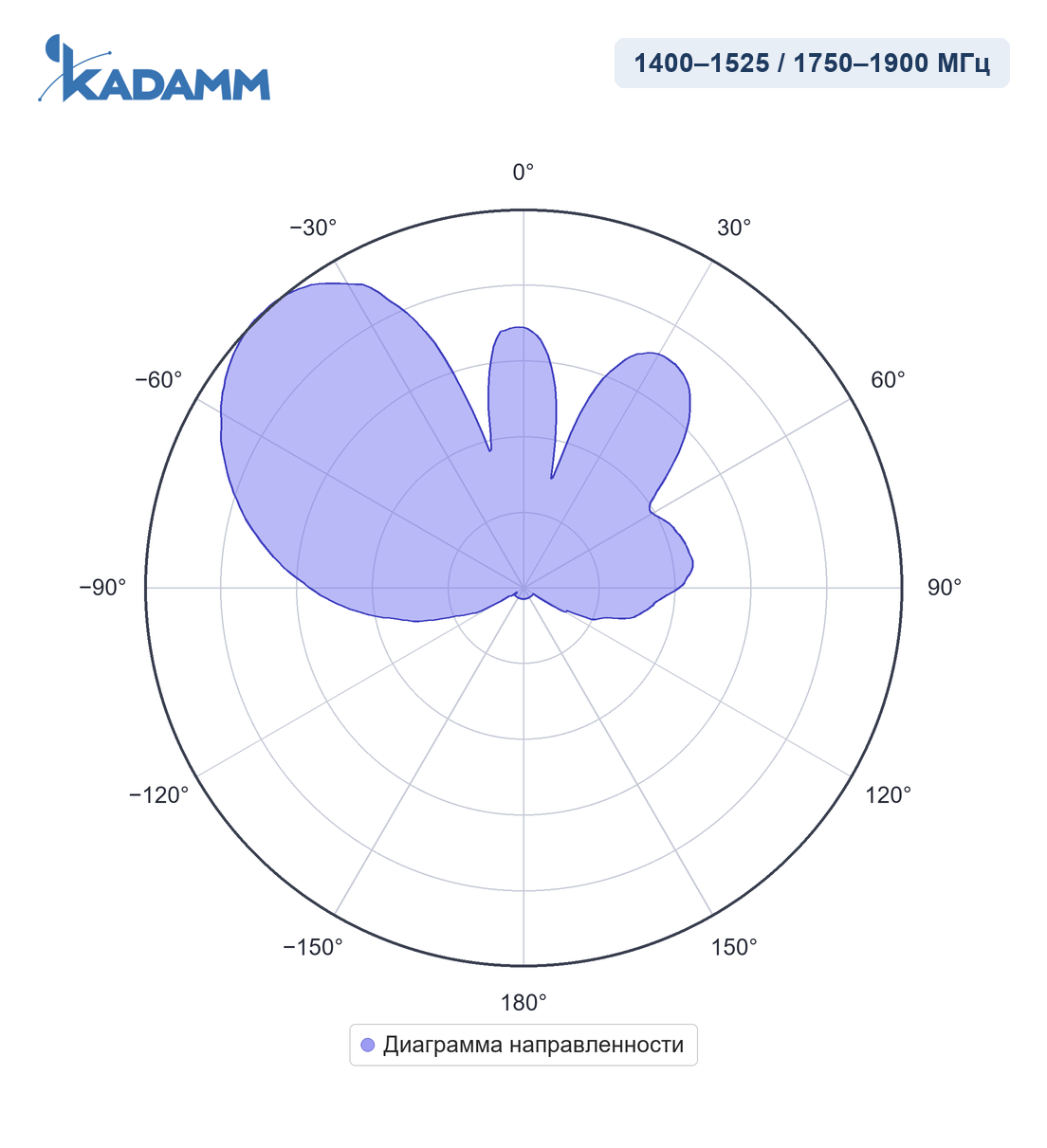

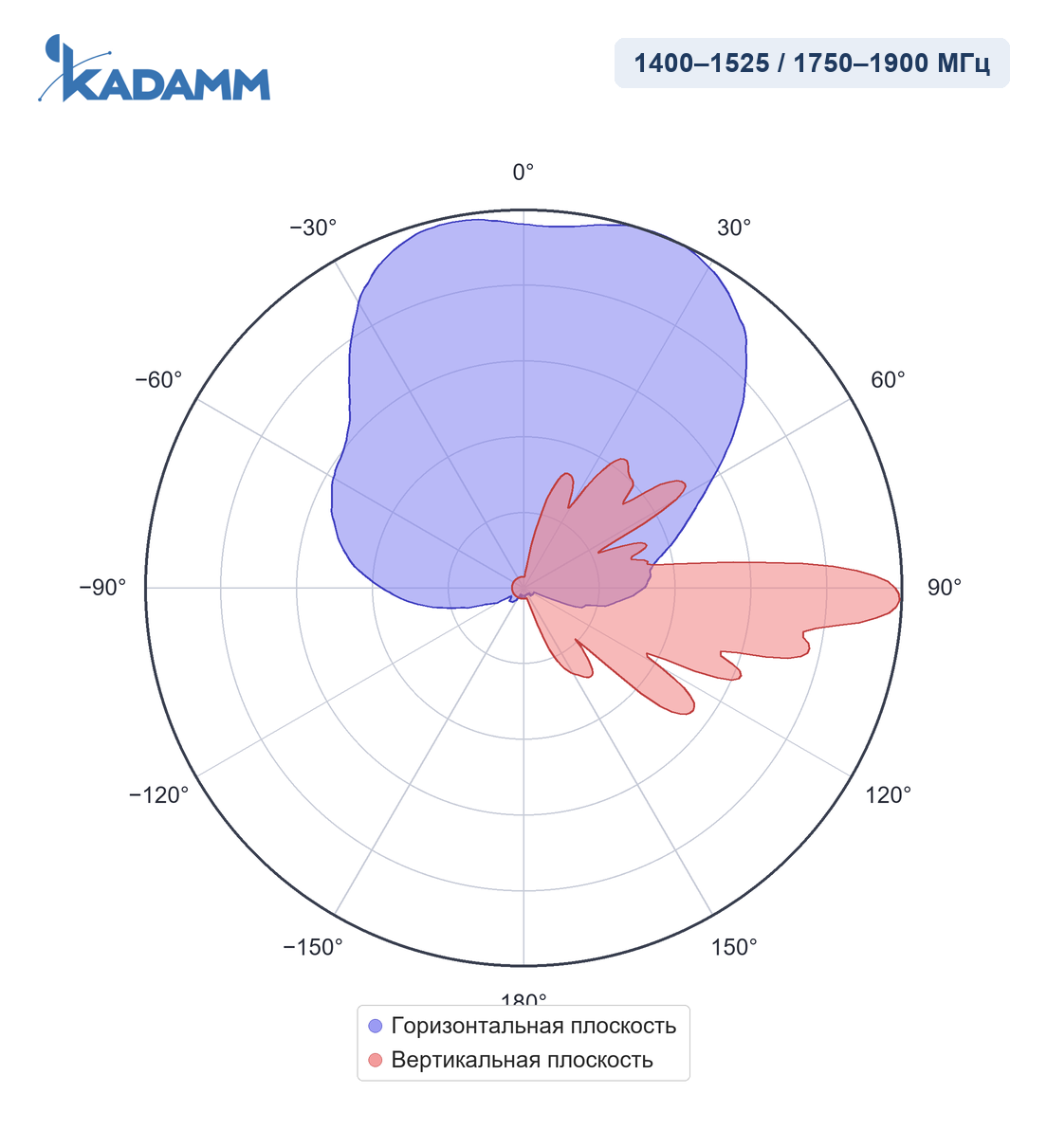

Диаграммы направленности KADAMM APX8-1419-1565 в полосах 1400–1525 / 1750–1900 МГц, горизонтальная плоскость, 1400–1525 / 1750–1900 МГц — нормированные, в полярных координатах.
Массив TDD (beamforming) 1400–1525 / 1750–1900 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|---|
| Поляризация | ± 45° |
| Электрический наклон | 6° |
| Допуск электрического наклона | ± 1° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,5 |
| Развязка между портами одной поляризации, дБ | ≥28 |
| Развязка между портами разных поляризаций, дБ | ≥28 |
TDD: одноколонный луч
| Параметр | 1400–1525 МГц | 1750–1900 МГц |
|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 105 ± 15° | 65 ± 15° |
| Коэффициент усиления, дБи | ≥14 | ≥14 |
| Поляризационная развязка (0°), дБ | ≥18 | |
| Поляризационная развязка (±60°), дБ | ≥10 | |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥23 | ≥25 |
TDD: широковещательный луч (BCH)
| Параметр | 1400–1525 МГц | 1750–1900 МГц |
|---|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 5° | 65 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | ≥7° | ≥6° |
| Коэффициент усиления, дБи | ≥15 | ≥15 |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥28 | |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≥15 | |
TDD: сервисный луч
| Параметр | 1400–1525 МГц | 1750–1900 МГц |
|---|---|---|
| Усиление луча на 0°, дБи | ≥19 | ≥20 |
| Ширина луча на 0° по уровню −3 дБ | ≤29° | ≤23° |
| Подавление боковых лепестков луча на 0°, дБ | ≥12 | |
| Поляризационная развязка луча на 0° (осевая), дБ | ≥22 | |
| Коэффициент защитного действия луча на 0°, дБ | ≥28 | |
| Усиление луча на ±60°, дБи | ≥18 | ≥18 |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | ±45° |
| Электрический наклон | 6° |
| Развязка между входами, дБ | ≥28 |
| Максимальная мощность на порт | уточняйте у менеджера |
| Параметр | Значение |
|---|---|
| Разъёмы | 8+1) × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1610 × 402 × 135 мм |
| Масса антенны | 17 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø70–Ø115 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM APX8-1419-1565 работает в полосах 1400–1900 МГц: сети GSM1800, LTE 1800 (диапазоны 3GPP B3/n3). Сети LTE TDD и 5G NR с радиомодулями 8T8R: адаптивные лучи на абонента поднимают спектральную эффективность и ёмкость сектора (GSM1800, LTE 1800).

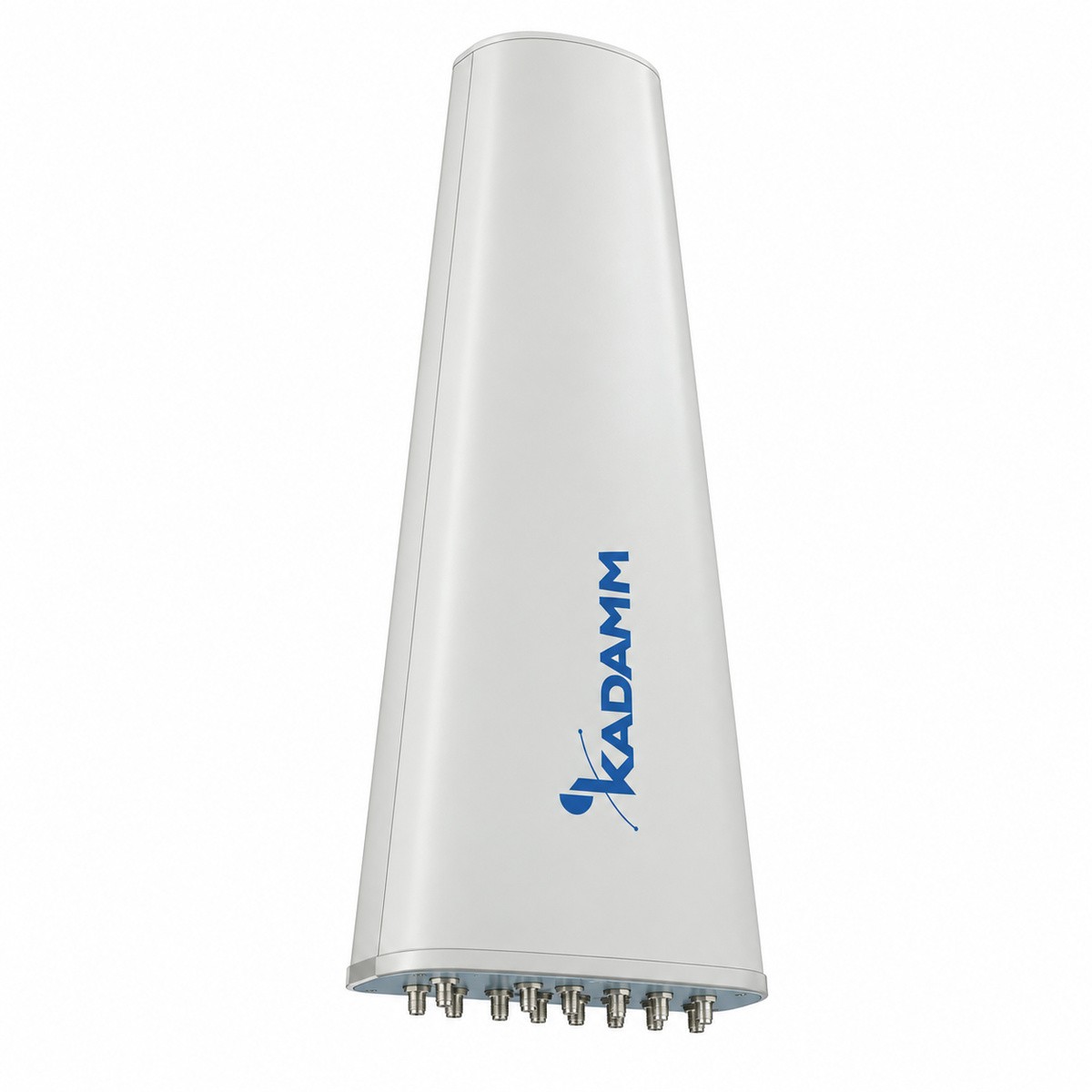

Антенна КАДАММ APX8-1419-1565, монтажный комплект на трубу Ø70–Ø115 мм.

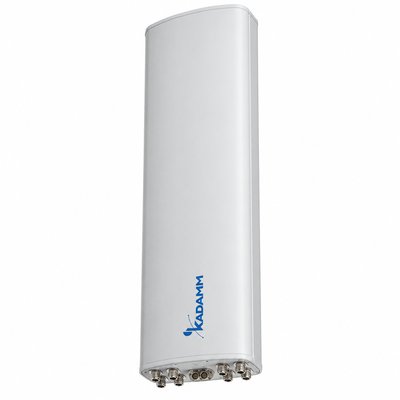

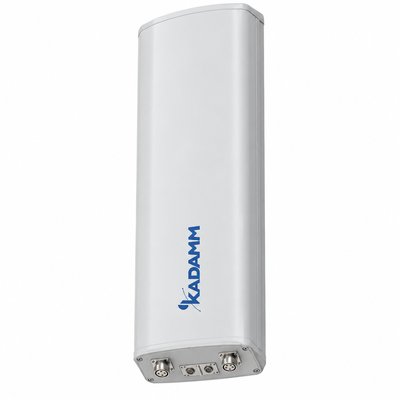

| Параметр | APX8-1419-1565 | APX8-2324-1884IR | APX8-3338-1670IR | K850232717 | K850233816 | K850233817 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | TDD 1400–1525 / 1750–1900 МГц | TDD 2300–2400 / 2490–2690 МГц | TDD 3300–3800 МГц | TDD 2300–2690 МГц | TDD 2300–2690 / 3300–3800 МГц | TDD 2300–2690 / 3300–3800 МГц |
| Поляризация | 4×±45° | 4×±45° | 4×±45° | 4×±45° | 4×±45° | 4×±45° |
| Ширина ДН по уровню −3 дБ | 65° | 55° | 65° | 80°/65° | 90°/90° | 90°/65° |
| Коэффициент усиления | 15 дБи | 17,8 дБи | 16,5 дБи | 16 дБи | 15,2 дБи | 16,3 дБи |
| Электрический наклон | 6° | 2–12° | 2–12° | 2–12°, RET | 2–12 2–10°, RET | 2–12°, RET |
| Тип | антенна с формированием диаграммы направленности (beamforming) | антенна с формированием диаграммы направленности (beamforming) | антенна с формированием диаграммы направленности (beamforming) | антенна с формированием диаграммы направленности (beamforming) | антенна с формированием диаграммы направленности (beamforming) | антенна с формированием диаграммы направленности (beamforming) |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM APX8-1419-1565 — 1400–1900 МГц — перекрывают диапазоны 3GPP B3/n3; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM APX8-1419-1565 — 8+1) × розетка N (IEC 61169-16), расположение — снизу; поляризация — 4×±45°.
У KADAMM APX8-1419-1565 крепление на трубу Ø70–Ø115 мм, размеры 1610 × 402 × 135 мм, масса 17 кг, выдерживает ветер до 60 м/с.
У KADAMM APX8-1419-1565: диапазоны TDD 1400–1525 / 1750–1900 МГц, усиление 15 дБи, ширина луча 65°, наклон 6°. У KADAMM APX8-2324-1884IR: диапазоны TDD 2300–2400 / 2490–2690 МГц, усиление 17,8 дБи, ширина луча 55°, наклон 2–12°.
Электрический наклон KADAMM APX8-1419-1565 — 6°, фиксирован; механический наклон 0–15° — кронштейном.
Артикул для заказа — KADAMM APX8-1419-1565, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APX8-1419-1565 могут уточняться без уведомления.
Поставляем KADAMM APX8-1419-1565 — секторная антенна базовой станции 1400–1900 МГц, 15 дБи, 8 портов под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
