Антенна с формированием диаграммы направленности (beamforming) для LTE TDD / 5G NR: многоколонный массив с портом калибровки, широковещательный и сервисные лучи с кросс-поляризацией ±45°: TDD 2300–2400 / 2490–2690 МГц, 8 портов + калибровочный.

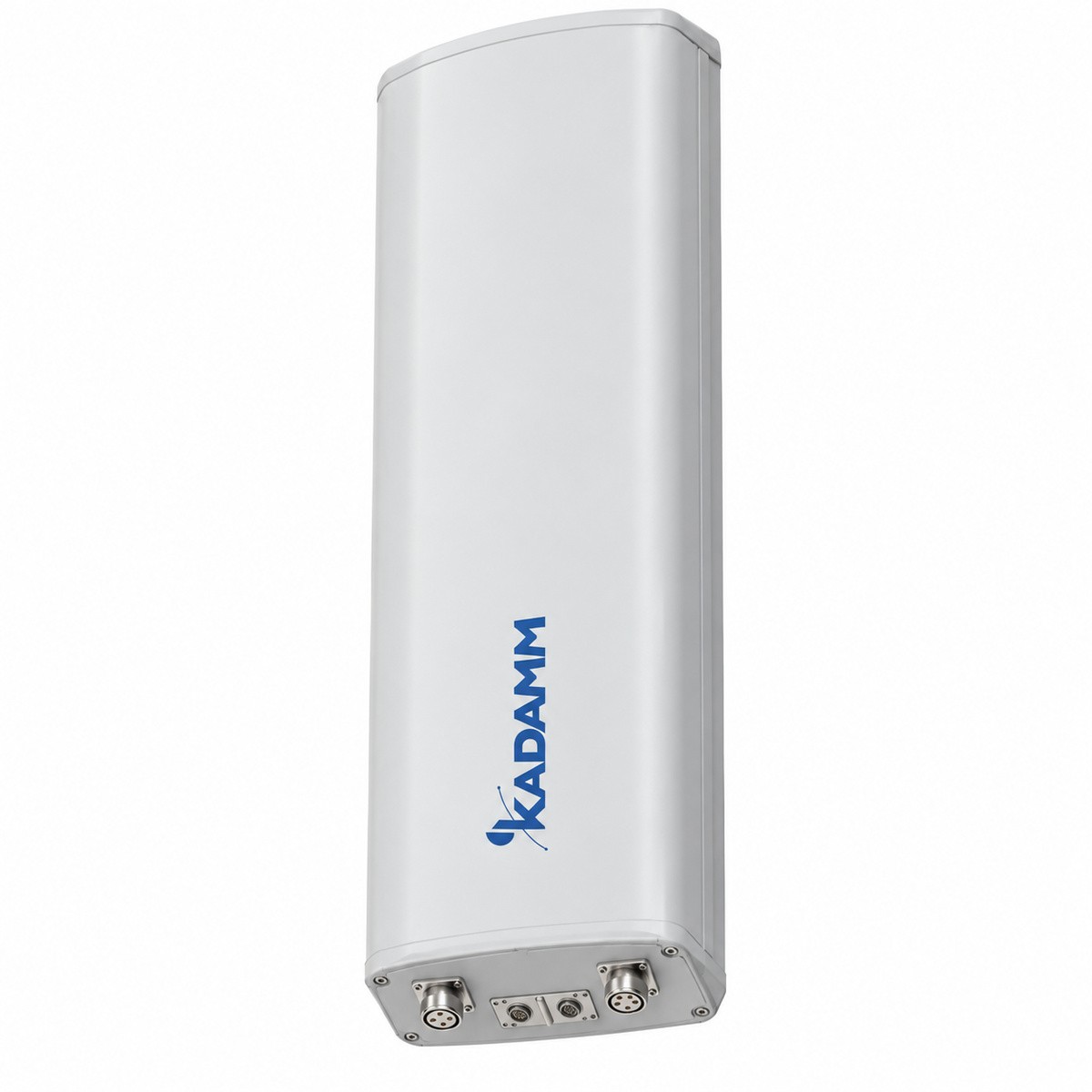

Антенна КАДАММ APX8-2324-1884IR — антенна с формированием диаграммы направленности (beamforming) для LTE TDD / 5G NR: многоколонный массив с портом калибровки, широковещательный и сервисные лучи: массивом TDD 2300–2400 / 2490–2690 МГц, кросс-поляризацией ±45°, 8 портами. Рабочие полосы перекрывают LTE TDD 2300, LTE 2600, LTE TDD 2600 (диапазоны 3GPP B40, B7, B38, B41). Это антенна базовой станции (BTS) с формированием лучей — пассивная антенна Massive MIMO под активный радиомодуль.
Коэффициент усиления 17–17,8 дБи по диапазонам, ширина ДН в горизонтальной плоскости 54–56°, в вертикальной 5,7–6,2°. Габариты 1380 × 318 × 129 мм, масса 16,5 кг. КСВН не более 1,5.

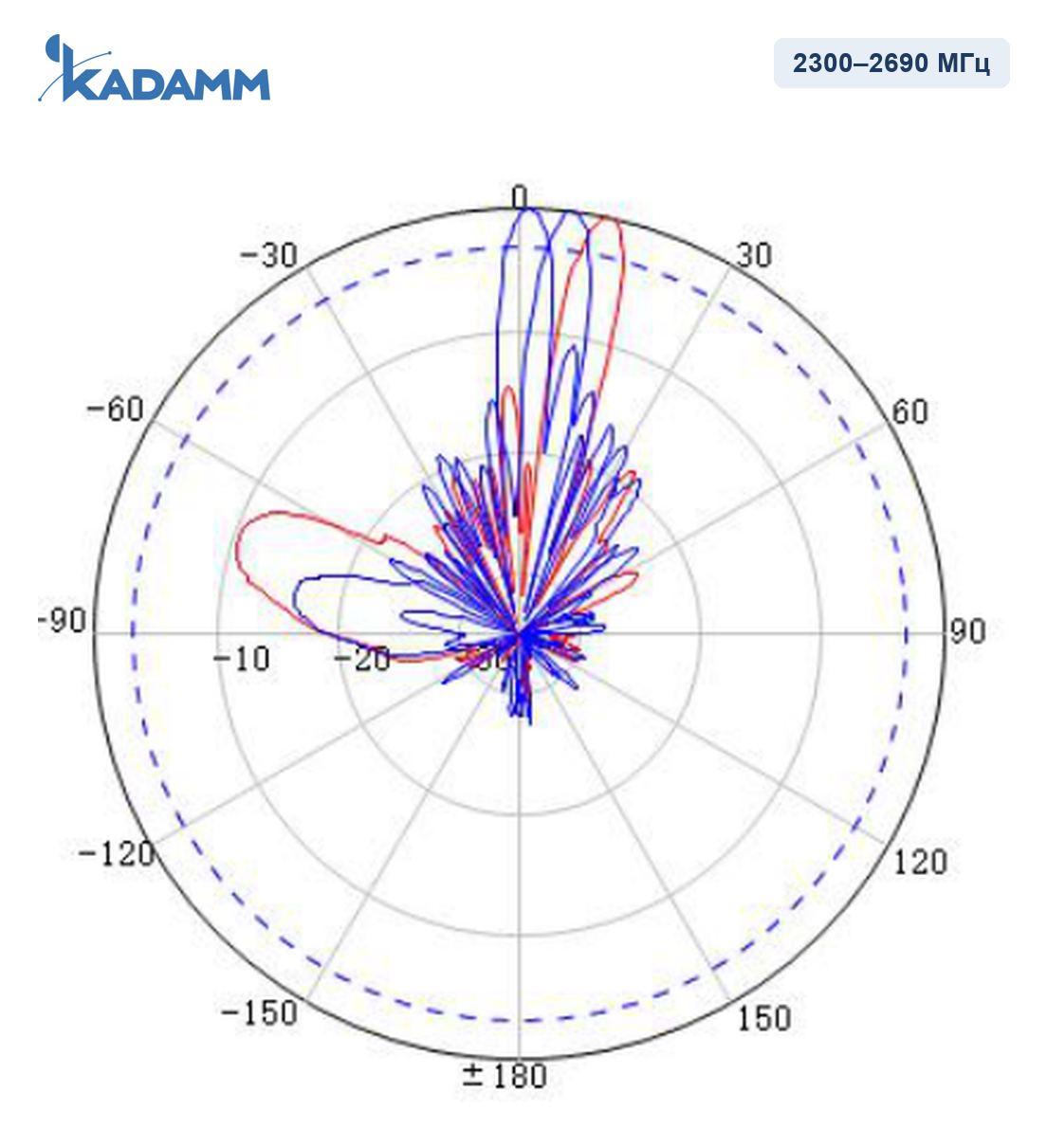

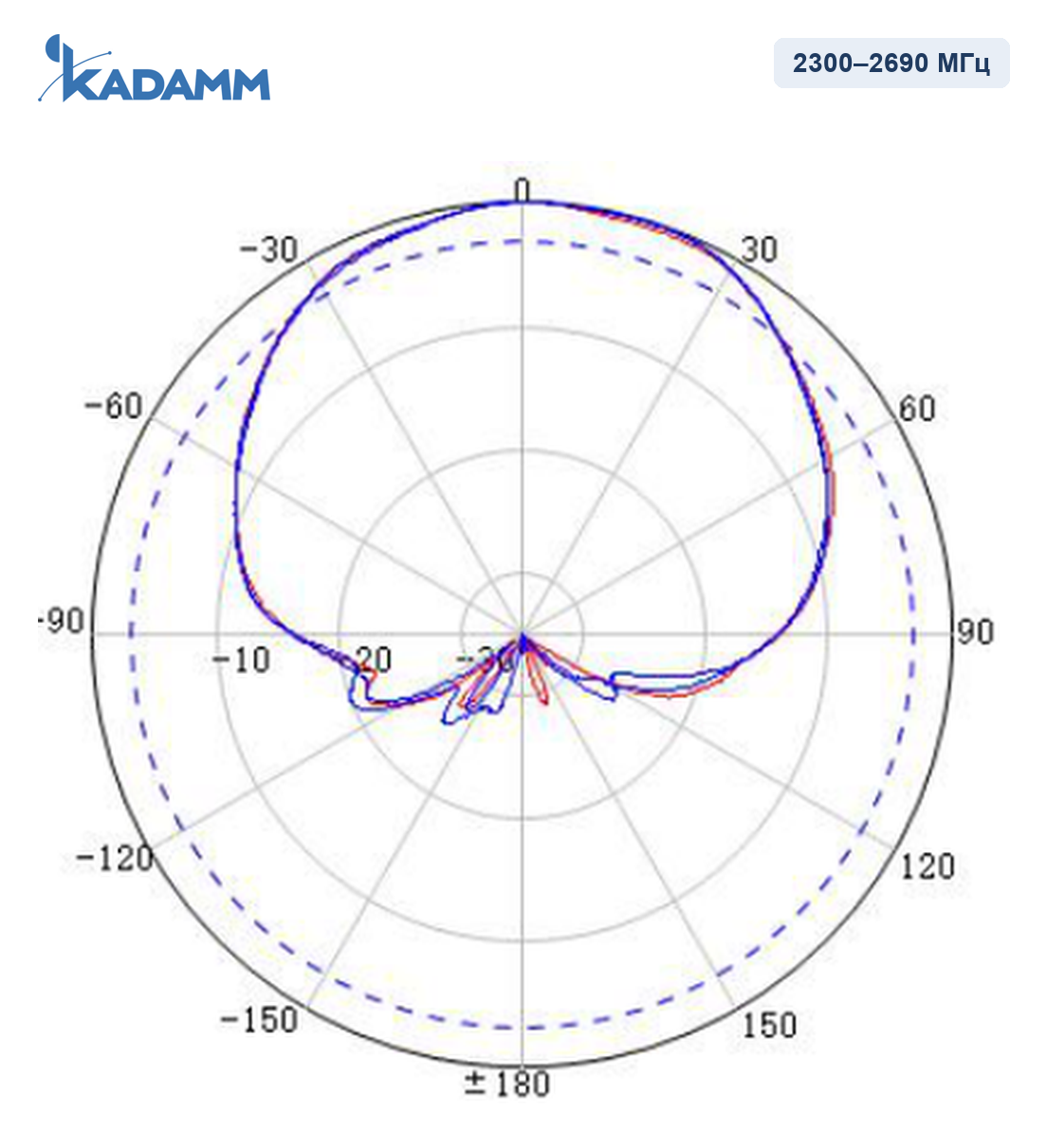

Диаграммы направленности KADAMM APX8-2324-1884IR в полосах 2300–2690 МГц — нормированные, в полярных координатах.
Массив TDD (beamforming) 2300–2690 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|---|
| Поляризация | ± 45° |
| Электрический наклон | 2–12° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,5 |
| Развязка между портами одной поляризации, дБ | 2°~6°≥20; 7°~12°≥28 |
| Развязка между портами разных поляризаций, дБ | 2°~6°≥25; 7°~12°≥28 |
TDD: одноколонный луч
| Параметр | 2300–2400 МГц | 2490–2690 МГц |
|---|---|---|
| Коэффициент усиления, дБи | 17 ± 0,8 | 17,8 ± 0,9 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 84 ± 10° | 73 ± 5° |
| Коэффициент защитного действия (вперёд/назад), дБ | >25 | >25 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,2 ± 0,5° | 5,7 ± 0,5° |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | >16 | >16 |
TDD: широковещательный луч (BCH) 65°
| Параметр | 2300–2400 МГц | 2490–2690 МГц |
|---|---|---|
| Коэффициент усиления, дБи | 17,0 ± 0,6 | 17,8 ± 0,9 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 56 ± 13° | 54 ± 14° |
| Коэффициент защитного действия (вперёд/назад), дБ | >25 | >25 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,2 ± 0,5° | 5,7 ± 0,6° |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | >16 | >16 |
TDD: сервисный луч
| Параметр | 2300–2400 МГц | 2490–2690 МГц |
|---|---|---|
| Усиление луча на 0°, дБи | 21 ± 0,5 | 21,5 ± 0,8 |
| Ширина луча на 0° по уровню −3 дБ | 22° | 20° |
| Подавление боковых лепестков луча на 0°, дБ | >15 | >15 |
| Коэффициент защитного действия луча на 0°, дБ | >30 | >30 |
| Поляризационная развязка луча на 0° (осевая), дБ | >20 | >20 |
Общие параметры
| Параметр | Значение |
|---|---|
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 60 Вт |
| Грозозащита | Заземление по постоянному току |
| Параметр | Значение |
|---|---|
| Разъёмы | 1 × вилка MQ4 + 1 × вилка MQ5 (снизу) |
| Размеры (В × Ш × Г) | 1380 × 318 × 129 мм |
| Размеры упаковки | 1465 × 410 × 295 мм |
| Масса антенны | 16,5 кг |
| Масса монтажного комплекта | 5,5 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 609 / 173 / 666 Н |
| Максимальная скорость ветра | 200 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Рабочая температура | −40…+65 °C |
| Крепление на трубу | Ø55–Ø115 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM APX8-2324-1884IR работает в полосах 2300–2690 МГц: сети LTE TDD 2300, LTE 2600, LTE TDD 2600, LTE/NR TDD 2600 (диапазоны 3GPP B40/n40, B7/n7, B38/n38, B41/n41). Сети LTE TDD и 5G NR с радиомодулями 8T8R: адаптивные лучи на абонента поднимают спектральную эффективность и ёмкость сектора (LTE TDD 2300, LTE 2600, LTE TDD 2600).
Антенна КАДАММ APX8-2324-1884IR, монтажный комплект на трубу Ø55–Ø115 мм.
| Параметр | APX8-2324-1884IR | APX8-1419-1565 | APX8-3338-1670IR | K850232717 | K850233816 | K850233817 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | TDD 2300–2400 / 2490–2690 МГц | TDD 1400–1525 / 1750–1900 МГц | TDD 3300–3800 МГц | TDD 2300–2690 МГц | TDD 2300–2690 / 3300–3800 МГц | TDD 2300–2690 / 3300–3800 МГц |
| Поляризация | 4×±45° | 4×±45° | 4×±45° | 4×±45° | 4×±45° | 4×±45° |
| Ширина ДН по уровню −3 дБ | 55° | 65° | 65° | 80°/65° | 90°/90° | 90°/65° |
| Коэффициент усиления | 17,8 дБи | 15 дБи | 16,5 дБи | 16 дБи | 15,2 дБи | 16,3 дБи |
| Электрический наклон | 2–12° | 6° | 2–12° | 2–12°, RET | 2–12 2–10°, RET | 2–12°, RET |
| Тип | антенна с формированием диаграммы направленности (beamforming) | антенна с формированием диаграммы направленности (beamforming) | антенна с формированием диаграммы направленности (beamforming) | антенна с формированием диаграммы направленности (beamforming) | антенна с формированием диаграммы направленности (beamforming) | антенна с формированием диаграммы направленности (beamforming) |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM APX8-2324-1884IR — 2300–2690 МГц — перекрывают диапазоны 3GPP B40/n40, B7/n7, B38/n38, B41/n41; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM APX8-2324-1884IR — 1 × вилка MQ4 + 1 × вилка MQ5 (снизу); поляризация — 4×±45°.
У KADAMM APX8-2324-1884IR крепление на трубу Ø55–Ø115 мм, размеры 1380 × 318 × 129 мм, масса 16,5 кг, выдерживает ветер до 200 км/ч.
У KADAMM APX8-2324-1884IR: диапазоны TDD 2300–2400 / 2490–2690 МГц, усиление 17,8 дБи, ширина луча 55°, наклон 2–12°. У KADAMM APX8-1419-1565: диапазоны TDD 1400–1525 / 1750–1900 МГц, усиление 15 дБи, ширина луча 65°, наклон 6°.
Электрический наклон KADAMM APX8-2324-1884IR — 2–12° — регулируется.
Артикул для заказа — KADAMM APX8-2324-1884IR, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM APX8-2324-1884IR могут уточняться без уведомления.
Поставляем KADAMM APX8-2324-1884IR — секторная антенна базовой станции 2300–2690 МГц, 17,8 дБи, 8 портов под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
